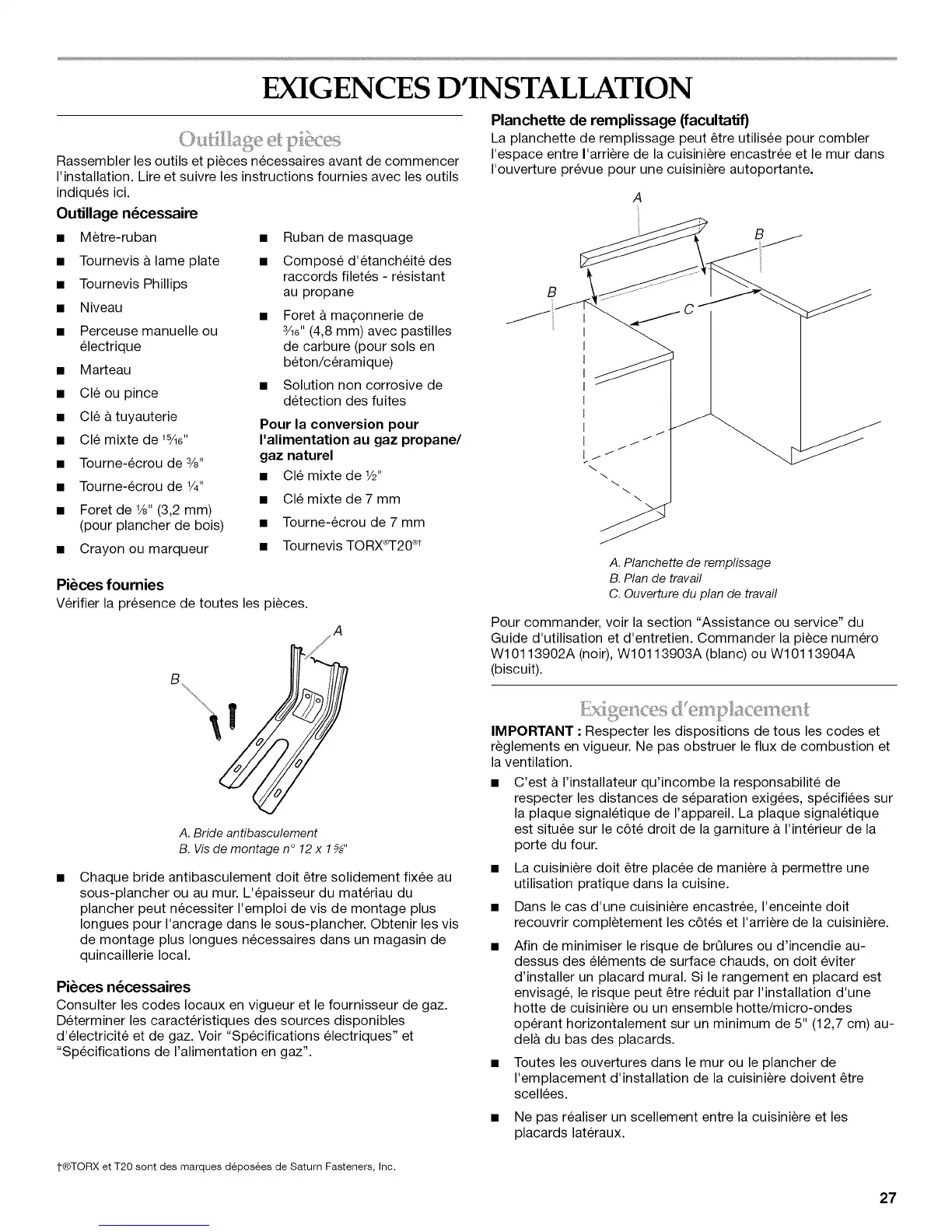

EXIGENCES D'INSTALLATION
Rassembler les outils et piices nicessaires avant de commencer
I'installation. Lire et suivre les instructions fournies avec les outils
indiqu6s ici.
Outillage n6cessaire
• Metre-ruban • Ruban de masquage
• Tournevis & lame plate • Compose d'etancheite des
raccords filetes - resistant
• Tournevis Phillips
au propane
• Niveau
• Foret & ma£_onnerie de
• Perceuse manuelle ou 3/le"(4,8 mm) avec pastilles
electrique de carbure (pour sols en
• Marteau beton/ceramique)
• Cle ou pince • Solution non corrosive de
detection des fuites
• Cle & tuyauterie Pour la conversion pour
• Cle mixte de 18Ae" I'alimentation au gaz propane/
• Tourne-ecrou de 3/8" gaz naturel
• Cle mixte de 1/2"
• Tourne-ecrou de 1/4"
• Cle mixte de 7 mm
• Foret de 1/8"(3,2 mm)
(pour plancher de bois) • Tourne-ecrou de 7 mm
• Crayon ou marqueur • Tournevis TORX®T20®_
Pi_ces fournies
Verifierla presence de toutes lespieces.
A
B\
"\\ I
A. Bride antibasculement
B. Visde montage n° 12x 15_,,
Chaque bride antibasculement doit etre solidement fixee au
sous-plancher ou au mur. L'epaisseur du materiau du
plancher peut necessiter I'emploi de vis de montage plus
Iongues pour I'ancrage dans le sous-plancher. Obtenir les vis
de montage plus Iongues necessaires dans un magasin de
quincaillerie local.
Pi6ces n6cessaires
Consulter les codes Iocaux en vigueur et le fournisseur de gaz.
Determiner les caracteristiques des sources disponibles
d'electricite et de gaz. Voir "Specifications electriques" et
"Specifications de I'alimentation en gaz".
Planchette de remplissage (facultatif)
La planchette de remplissage peut etre utilisee pour combler
I'espace entre I'arriere de la cuisiniere encastree et lemur dans
I'ouverture prevue pour une cuisiniere autoportante.
A
B
A. Planchette de remplissage
B. Plan de travail
C. Ouverture du plan de travail
Pour commander, voir la section "Assistance ou service" du
Guide d'utilisation et d'entretien. Commander la piece numero
W10113902A (noir), W10113903A (blanc) ou W10113904A
(biscuit).
IMPORTANT : Respecter les dispositions de tous les codes et
reglements en vigueur. Ne pas obstruer le flux de combustion et
la ventilation.
• C'est & I'installateur qu'incombe la responsabilite de
respecter les distances de separation exigees, specifiees sur
la plaque signaletique de I'appareil. La plaque signaletique
est situee sur le c6te droit de la garniture & I'interieur de la
porte du four.
• La cuisiniere doit etre placee de maniere & permettre une
utilisation pratique dans la cuisine.
• Dans le cas d'une cuisiniere encastree, I'enceinte doit
recouvrir completement les c6tes et I'arriere de la cuisiniere.
• Afin de minimiser le risque de brQlures ou d'incendie au-
dessus des elements de surface chauds, on doit eviter
d'installer un placard mural. Si le rangement en placard est
envisage, le risque peut etre reduit par I'installation d'une
hotte de cuisiniere ou un ensemble hotte/micro-ondes
operant horizontalement sur un minimum de 5" (12,7 cm) au-
del& du bas des placards.
• Toutes les ouvertures dans le tour ou le plancher de
I'emplacement d'installation de la cuisiniere doivent etre
scellees.
• Ne pas realiser un scellement entre la cuisiniere et les
placards lateraux.
T®TORX et T20 sent des marques d6pos&es de Saturn Fasteners, Inc.
27
