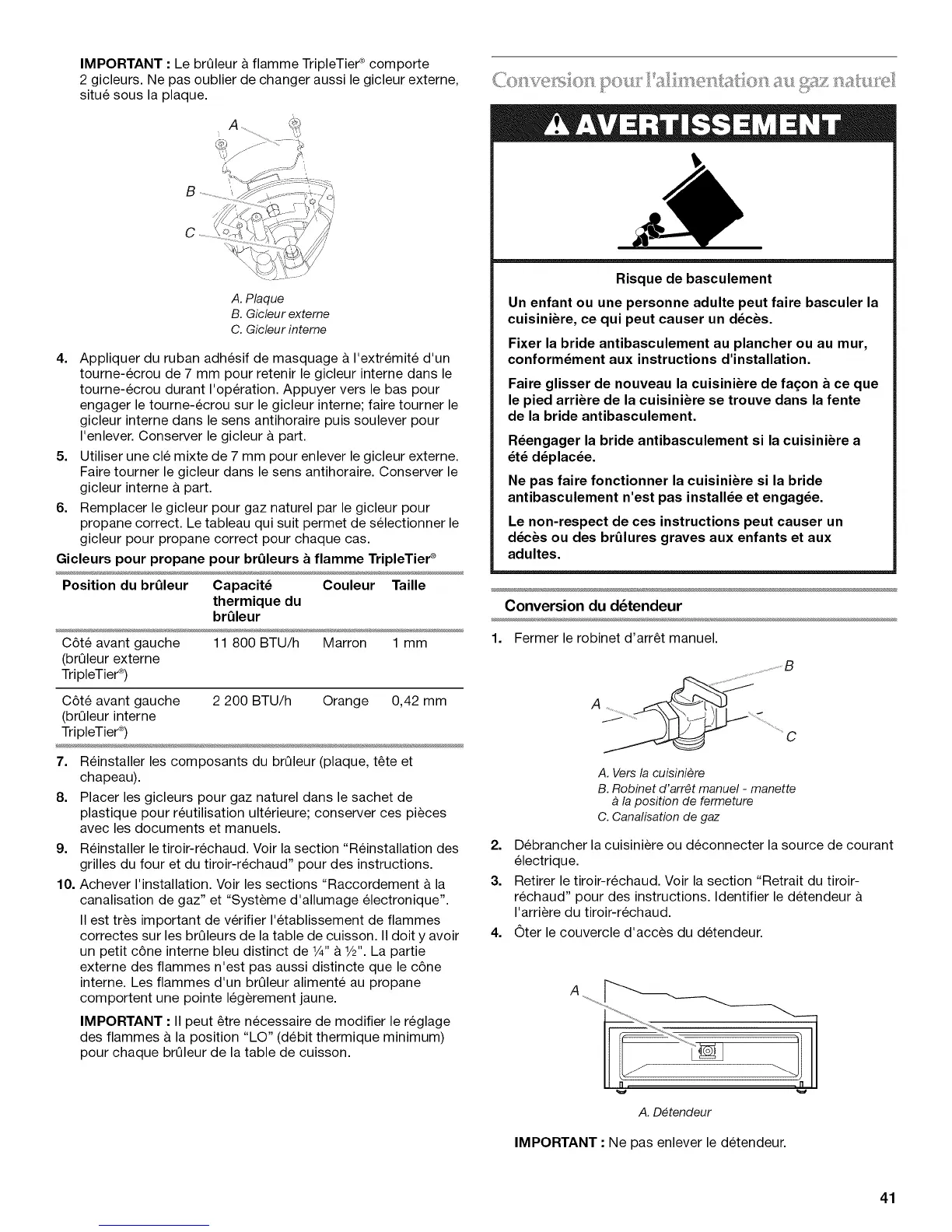

IMPORTANT : Le brQleur & flamme TripleTier ®comporte
2 gicleurs. Ne pas oublier de changer aussi le gicleur externe,
situ6 sous la plaque.
(_o_sve_o_ pc_l_ _¸_ _ ....... _'__ ...............eaz _sa_'dt
A. Plaque
B. Gicleur exteme
C. Gicleur interne
4. Appliquer du ruban adhesif de masquage & I'extr6mite d'un
tourne-ecrou de 7 mm pour retenir le gicleur interne dans le
tourne-ecrou durant I'operation. Appuyer vers le bas pour
engager le tourne-ecrou sur le gicleur interne; faire tourner le
gicleur interne dans le sens antihoraire puis soulever pour
I'enlever. Conserver le gicleur & part.
5. Utiliser une cle mixte de 7 mm pour enlever le gicleur externe.
Faire tourner le gicleur dans le sens antihoraire. Conserver le
gicleur interne a part.
6. Remplacer le gicleur pour gaz naturel par le gicleur pour
propane correct. Le tableau qui suit permet de selectionner le
gicleur pour propane correct pour chaque cas.
Gicleurs pour propane pour brQleurs a flamme TripleTier ®
Position du brQleur
Capacit_ Couleur Taille
thermique du
breleur
C6te avant gauche
(brOleur externe
TripleTier ®)
11 800 BTU/h Marron 1 mm
C6te avant gauche 2 200 BTU/h Orange 0,42 mm
(brOleur interne
TripleTier ®)
7. Reinstaller les composants du brOleur (plaque, t_te et
chapeau).
8. Placer les gicleurs pour gaz naturel dans le sachet de
plastique pour reutilisation ulterieure; conserver ces pieces
avec les documents et manuels.
9. Reinstaller le tiroir-rechaud. Voir la section "Reinstallation des
grilles du four et du tiroir-rechaud" pour des instructions.
10. Achever I'installation. Voir les sections "Raccordement & la
canalisation de gaz" et "Systeme d'allumage electronique".
II est tr_s important de verifier I'etablissement de flammes
correctes sur les brOleurs de la table de cuisson. II doit y avoir
un petit c6ne interne bleu distinct de W' & V2". La partie
externe des flammes n'est pas aussi distincte que le c6ne
interne. Les flammes d'un brOleur alimente au propane
comportent une pointe legerement jaune.
IMPORTANT : II peut _tre necessaire de modifier le reglage
des flammes & la position "LO" (debit thermique minimum)
pour chaque brQleur de la table de cuisson.
Risque de basculement
Un enfant ou une personne adulte peut faire basculer la
cuisiniere, ce qui peut causer un d_ces.
Fixer la bride antibasculement au plancher ou au mur,
conform_ment aux instructions d'installation.
Faire glisser de nouveau la cuisiniere de fa£on a ce que
le pied arriere de la cuisiniere se trouve dans la fente
de la bride antibasculement.
R_engager la bride antibasculement si la cuisiniere a
_t_ d_plac_e.
Ne pas faire fonctionner la cuisiniere si la bride
antibasculement n'est pas install_e et engag_e.
Le non-respect de ces instructions peut causer un
d_ces ou des brQlures graves aux enfants et aux
adultes.
Conversion du d_tendeur
1. Fermer le robinet d'arr_t manuel.
......................g
A
...................................C
A. Vers la cuisiniere
B. Robinet d'arr#t manuel - manette
a la position de fermeture
C. Canalisation de gaz
2. Debrancher la cuisiniere ou deconnecter la source de courant
electrique.
3. Retirer le tiroir-rechaud. Voir la section "Retrait du tiroir-
rechaud" pour des instructions. Identifier le detendeur &
I'arriere du tiroir-rechaud.
4. Oter le couvercle d'acces du detendeur.
A. D_tendeur
IMPORTANT : Ne pas enlever le detendeur.
41
