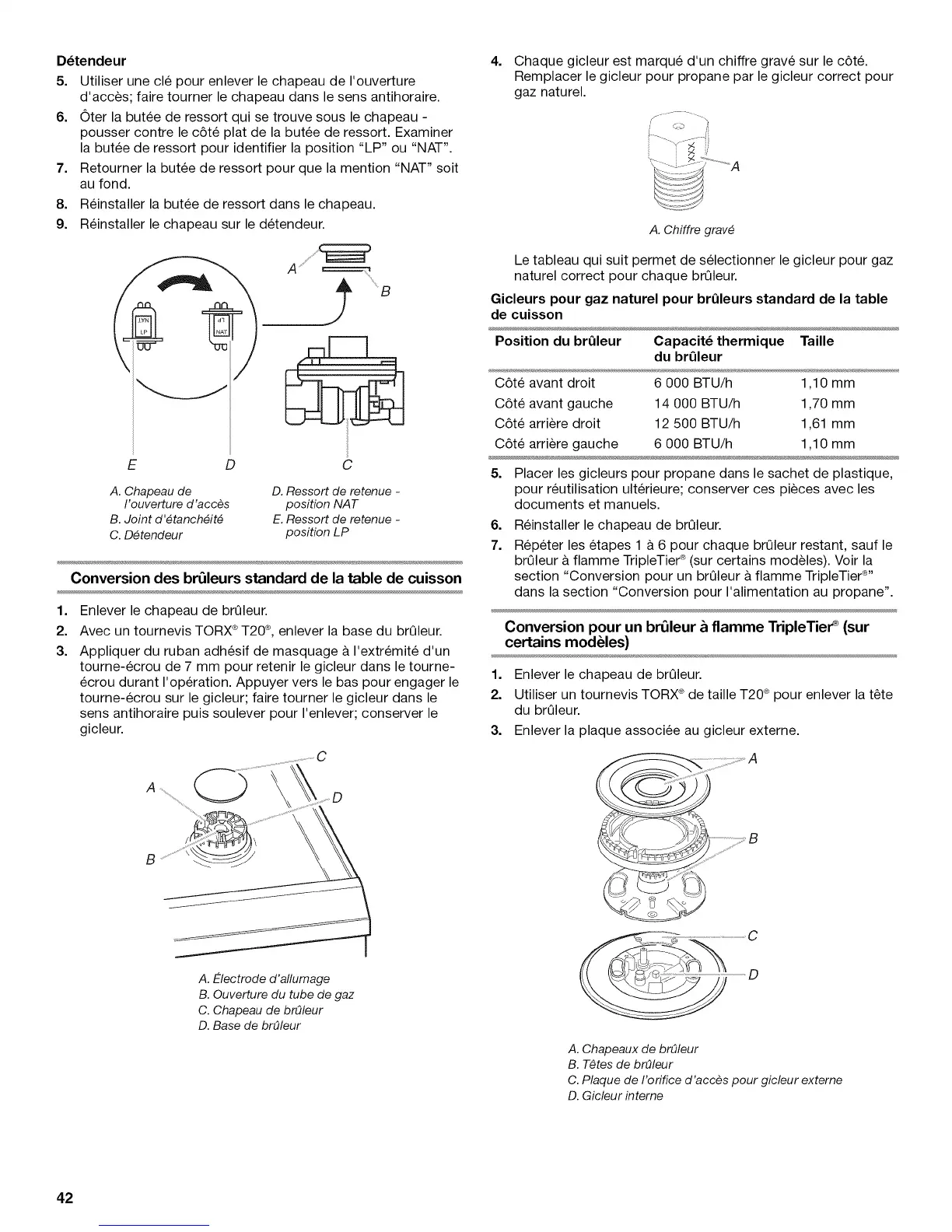

D_tendeur
5. Utiliser une cle pour enlever le chapeau de I'ouverture
d'acces; faire tourner le chapeau dans le sens antihoraire.
6. Oter la butee de ressort qui se trouve sous le chapeau -
pousser contre le c6te plat de la butee de ressort. Examiner
la butee de ressort pour identifier la position "LP" ou "NAT".
7. Retourner la butee de ressort pour que la mention "NAT" soit
au fond.
8. Reinstaller la butee de ressort dans le chapeau.
9. Reinstaller le chapeau sur le detendeur.
E D C
A. Chapeau de
I'ouverture d'acces
B. Joint d'#tanch#it#
C. D#tendeur
D. Ressort de retenue -
position NAT
E. Ressort de retenue -
position LP
Conversion des br_leurs standard de la table de cuisson
1=
2.
3.
Enlever le chapeau de brQleur.
Avec un tournevis TORX ®T20®,enlever la base du brQleur.
Appliquer du ruban adhesif de masquage & I'extremite d'un
tourne-ecrou de 7 mm pour retenir le gicleur dans le tourne-
ecrou durant I'operation. Appuyer vers le bas pour engager le
tourne-ecrou sur le gicleur; faire tourner le gicleur dans le
sens antihoraire puis soulever pour I'enlever; conserver le
gicleur.
C
A
4. Chaque gicleur est marque d'un chiffre grave sur le c6t&
Remplacer le gicleur pour propane par le gicleur correct pour
gaz naturel.
A. Chiffre grav#
Le tableau qui suit permet de selectionner le gicleur pour gaz
naturel correct pour chaque brQleur.
Gicleurs pour gaz naturel pour br01eurs standard de la table
de cuisson
Position du brOleur Capacit_ thermique Taille
du brOleur
C6te avant droit 6 000 BTU/h 1,10 mm
C6te avant gauche 14 000 BTU/h 1,70 mm
C6te arriere droit 12 500 BTU/h 1,61 mm
C6te arriere gauche 6 000 BTU/h 1,10 mm
5. Placer les gicleurs pour propane dans le sachet de plastique,
pour reutilisation ulterieure; conserver ces pieces avec les
documents et manuels.
6. Reinstaller le chapeau de brQleur.
7. Repeter les etapes 1 & 6 pour chaque brQleur restant, sauf le
brQleur a flamme TripleTier ®(sur certains modeles). Voir la
section "Conversion pour un brQleur & flamme TripleTier ®''
dans la section "Conversion pour I'alimentation au propane".
Conversion pour un br_leur & flamme TripleTier_ (sur
certains modules)
1. Enlever le chapeau de brQleur.
2. Utiliser un tournevis TORX®de taille T20®pour enlever la t_te
du brQleur.
3. Enlever la plaque associee au gicleur externe.
B
A. Electrode d'allumage
B. Ouverture du tube de gaz
C. Chapeau de brOleur
D. Base de brOleur
A. Chapeaux de brOleur
B. T#tes de brOleur
C. Plaque de I'orifice d'acces pour gicleur externe
D. Gicleur interne
42
