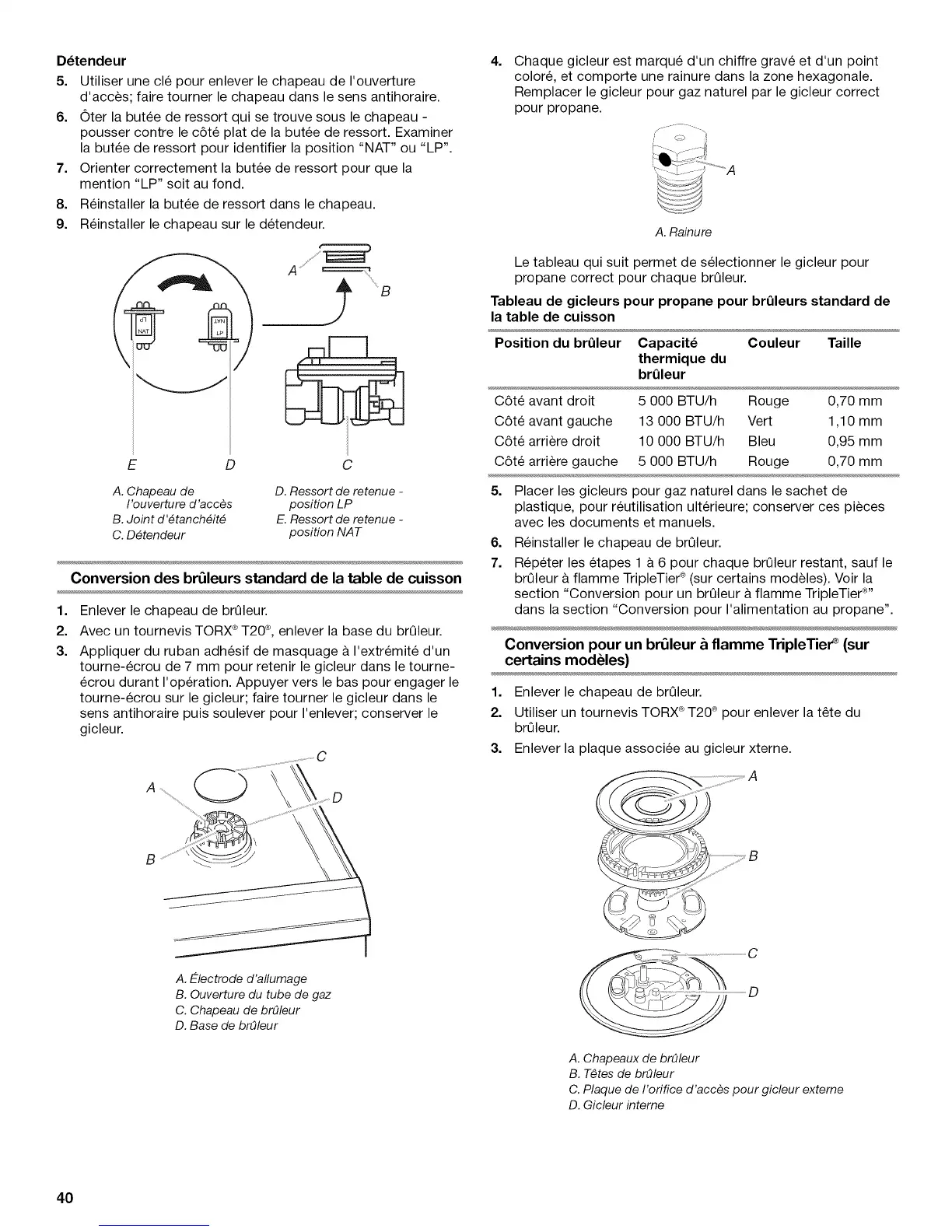

D_tendeur
5. Utiliser une cle pour enlever le chapeau de I'ouverture
d'acces; faire tourner le chapeau dans le sens antihoraire.
6. Oter la butee de ressort qui se trouve sous le chapeau -
pousser contre le c6te plat de la butee de ressort. Examiner
la butee de ressort pour identifier la position "NAT" ou "LP".
7. Orienter correctement la butee de ressort pour que la
mention "LP" soit au fond.
8. Reinstaller la butee de ressort dans le chapeau.
9. Reinstaller le chapeau sur le detendeur.
E D C
A. Chapeau de
I'ouverture d'acces
B. Joint d'#tanch#it#
C. D#tendeur
D. Ressort de retenue -
position LP
E. Ressort de retenue -
position NAT
Conversion des br_leurs standard de la table de cuisson
1=
2.
3.
Enlever le chapeau de brQleur.
Avec un tournevis TORX ®T20®,enlever la base du brQleur.
Appliquer du ruban adhesif de masquage & I'extremite d'un
tourne-ecrou de 7 mm pour retenir le gicleur dans le tourne-
ecrou durant I'operation. Appuyer vers le bas pour engager le
tourne-ecrou sur le gicleur; faire tourner le gicleur dans le
sens antihoraire puis soulever pour I'enlever; conserver le
gicleur.
C
A
B
4=
Chaque gicleur est marque d'un chiffre grave et d'un point
colore, et comporte une rainure dans la zone hexagonale.
Remplacer le gicleur pour gaz naturel par le gicleur correct
pour propane.
A. Rainure
Le tableau qui suit permet de selectionner le gicleur pour
propane correct pour chaque brQleur.
Tableau de gicleurs pour propane pour br01eurs standard de
la table de cuisson
Position du brOleur Capacit_ Couleur
thermique du
brQleur
Taille
C6te avant droit 5 000 BTU/h Rouge 0,70 mm
C6te avant gauche 13 000 BTU/h Vert 1,10 mm
C6te arriere droit 10 000 BTU/h Bleu 0,95 mm
C6te arriere gauche 5 000 BTU/h Rouge 0,70 mm
5. Placer les gicleurs pour gaz naturel dans le sachet de
plastique, pour reutilisation ulterieure; conserver ces pieces
avec les documents et manuels.
6. Reinstaller le chapeau de brQleur.
7. Repeter les etapes 1 & 6 pour chaque brQleur restant, sauf le
brQleur a flamme TripleTier ®(sur certains modeles). Voir la
section "Conversion pour un brQleur & flamme TripleTier ®''
dans la section "Conversion pour I'alimentation au propane".
Conversion pour un br_leur & flamme TripleTier _ (sur
certains modules)
1. Enlever le chapeau de brQleur.
2. Utiliser un tournevis TORX ®T20 ®pour enlever la t_te du
brQleur.
3. Enlever la plaque associee au gicleur xterne.
A. Electrode d'allumage
B. Ouverture du tube de gaz
C. Chapeau de brOleur
D. Base de brOleur
A. Chapeaux de brOleur
B. T#tes de brOleur
C. Plaque de I'orifice d'acces pour gicleur externe
D. Gicleur interne
40
