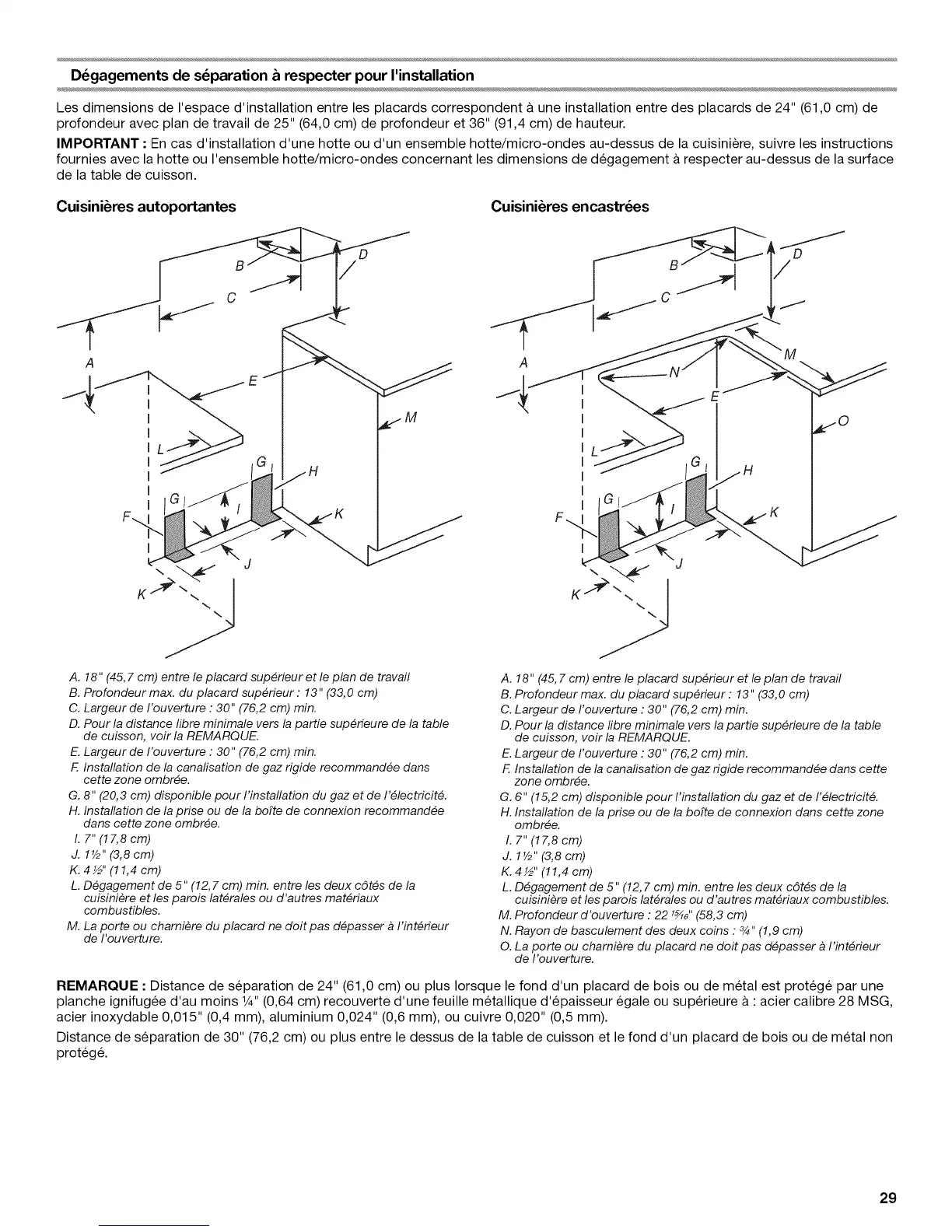

D_gagements de s_paration & respecter pour I'installation
Les dimensions de I'espace d'installation entre les placards correspondent a une installation entre des placards de 24" (61,0 cm) de
profondeur avec plan de travail de 25" (64,0 cm) de profondeur et 36" (91,4 cm) de hauteur.
IMPORTANT • En cas d'installation d'une hotte ou d'un ensemble hotte/micro-ondes au-dessus de la cuisiniere, suivre les instructions
fournies avec la hotte ou I'ensemble hotte/micro-ondes concernant les dimensions de degagement & respecter au-dessus de la surface
de la table de cuisson.
Cuisini_res autoportantes
A
G
F\
A. 18" (45, 7 cm) entre le placard sup#rieur et le plan de travail
B. Profondeur max. du placard sup#rieur : 13" (33,0 cm)
C. Largeur de I'ouverture : 30" (76,2 cm) min.
D. Pour la distance fibre minimale vers la partie sup#rieure de la table
de cuisson, voir la REMARQUE.
E. Largeur de I'ouverture : 30" (76,2 cm) min.
F. Installation de la canalisation de gaz rigide recommand#e dans
cette zone ombr#e.
G. 8" (20,3 cm) disponible pour I'installation du gazet de I'#lectricit&
H. Installation de la prise ou de la bofte de connexion recommand#e
dans cette zone ombr#e.
I. 7" (17,8 cm)
J. 1V2" (3,8 cm)
K. 4_" (11,4 cm)
L. D_gagement de 5" (12, 7 cm) min. entre les deux cSt#s de la
cuisiniere et les patois lat#rales ou d'autres mat#rlaux
combustibles.
M. La porte ou charniere du placard ne dolt pas d#passer a I'int#rieur
de I'ouverture.
Cuisini_res encastr_es
v
I
d
A. 18" (45, 7 cm) entre le placard sup_rieur et le plan de travail
B. Profondeur max. du placard sup#rieur : 13" (33,0 cm)
C. Largeur de I'ouverture : 30" (76,2 cm) min.
D. Pour la distance fibre minimale vers la pattie sup#rieure de la table
de cuisson, voir la REMARQUE.
E. Largeur de I'ouverture : 30" (76,2 cm) min.
F. Installation de la canalisation de gaz rigide recommand#e dans cette
zone ombr#e.
G. 6" (15,2 cm) disponible pour I'installation du gazet de I'#lectricit&
H. Installation de la prise ou de la bofte de connexion dans cette zone
ombr#e.
/. 7" (17,8 cm)
J. 1V2" (3,8 cm)
K. 4_" (11,4 cm)
L. D#gagement de 5" (12,7 cm) min. entre les deux cSt_s de la
cuisiniere et les patois lat#rales ou d'autres mat#riaux combustibles.
M. Profondeur d'ouverture : 22 15_,,(58,3 cm)
N. Rayon de basculement des deux coins : 3/4"(1,9 cm)
O. La porte ou charniere du placard ne dolt pas d#passer a I'int#rieur
de I'ouverture.
REMARQUE : Distance de separation de 24" (61,0 cm) ou plus Iorsque le fond d'un placard de bois ou de metal est protege par une
planche ignifugee d'au moins 1¼,,(0,64 cm) recouverte d'une feuille metallique d'epaisseur egale ou superieure & : acier calibre 28 MSG,
acier inoxydable 0,015" (0,4 mm), aluminium 0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de separation de 30" (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d'un placard de bois ou de metal non
protege.
29
