Risque d'e×plosion
Utiliser une canalisation neuve d'arriv_e de gaz
approuv_e par la CSA International.
installer un robinet d'arr_t.
Bien setter chaque organe de conne×Jon de la
canalisation de gaz.
En cas de connexion au gaz propane, demander a une
personne qualifi_e de s'assurer que la pression de gaz
ne d_passe pas 36 cm (14 po) de la colonne d'eau.
Par personne qualJfi_e, on comprend :
le personnel autoris_ de chauffage,
le personnel autoris_ d'une compagnie de gaz, et
le personnel d'entretien autoris&
Le non=respect de ces instructions peut causer
un d_c_s, une explosion ou un incendie.

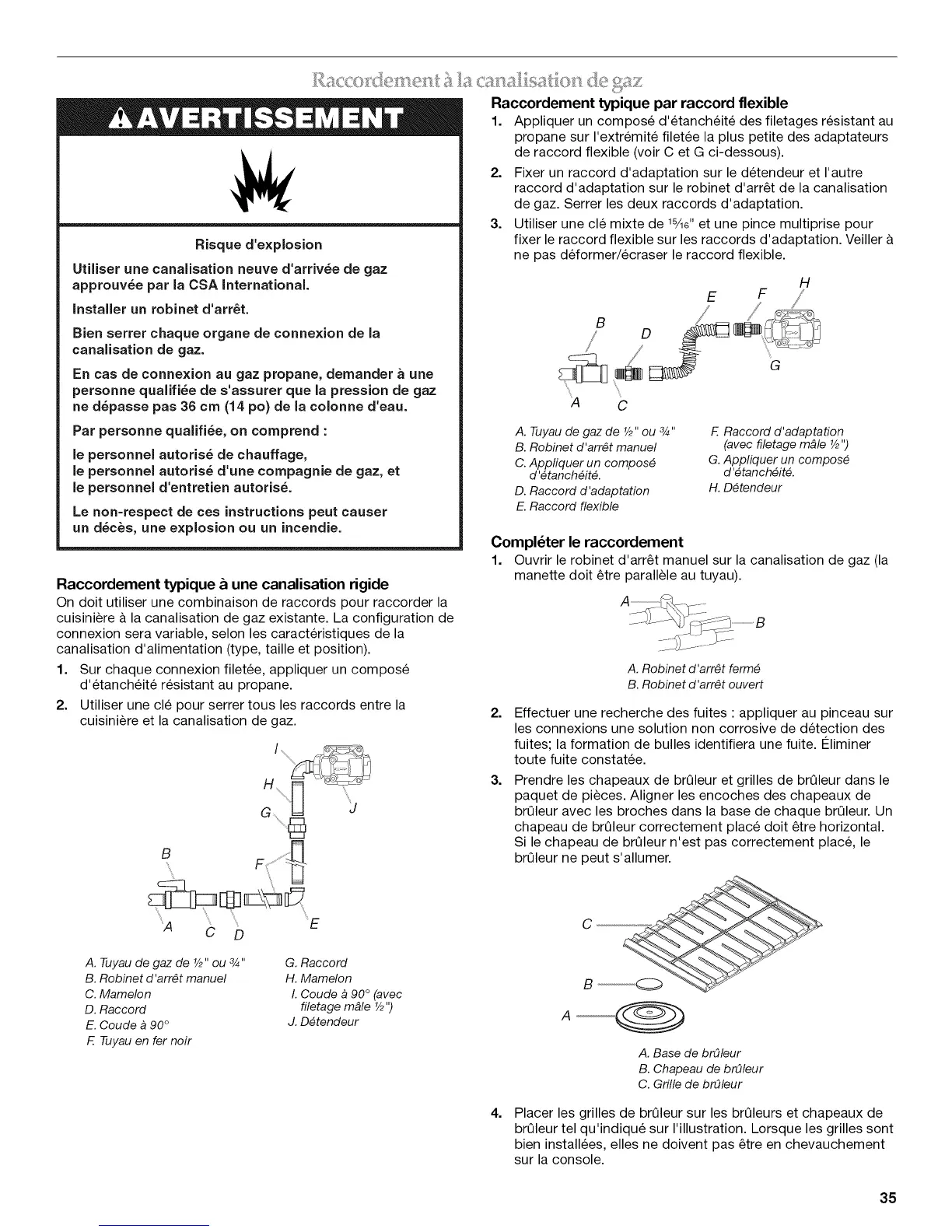

Raccordement typique & une canalisation rigide
On doit utiliser une combinaison de raccords pour raccorder la
cuisiniere & la canalisation de gaz existante. La configuration de
connexion sera variable, selon les caracteristiques de la
canalisation d'alimentation (type, taille et position).
1. Sur chaque connexion filetee, appliquer un compose
d'etancheite resistant au propane.
2. Utiliser une cle pour serrer tous les raccords entre la
cuisiniere et la canalisation de gaz.
Raccordement typique par raccord flexible
1. Appliquer un compose d'etancheite des filetages resistant au
propane sur I'extremite filetee la plus petite des adaptateurs
de raccord flexible (voir C et G ci-dessous).
2. Fixer un raccord d'adaptation sur le detendeur et I'autre
raccord d'adaptation sur le robinet d'arret de la canalisation
de gaz. Serrer les deux raccords d'adaptation.
3. Utiliser une cle mixte de lsAe" et une pince multiprise pour
fixer le raccord flexible sur les raccords d'adaptation. Veiller
ne pas deformer/ecraser le raccord flexible.
H
E
B
D
A C
G
A. Tuyau de gaz de V2"ou _/4"
B. Robinet d'arr#t manuel
C. Appliquer un compos#
d '#tanch#it&
D. Raccord d'adaptation
E. Raccord flexible
F. Raccord d'adaptation
(avec filetage m&le Y2")
G. Appliquer un compos#
d'#tanch#it&
H. D#tendeur
Completer le raccordement
1. Ouvrir le robinet d'arret manuel sur la canalisation de gaz (la
manette doit etre parallele au tuyau).
2.
A. Robinet d'arr#t ferm#
B. Robinet d'arr#t ouvert
Effectuer une recherche des fuites • appliquer au pinceau sur
les connexions une solution non corrosive de detection des
fuites; la formation de bulles identifiera une fuite. €:liminer
toute fuite constatee.
A. Tuyau de gaz de Y_"ou _/_"
B. Robinet d'arr#t manuel
C. Mamelon
D. Raccord
E. Coude a 90 °
E Tuyau en fer noir
G. Raccord
H. Mamelon
I. Coude a 90 ° (avec
filetage m&le Y_")
J. D#tendeur
3.
Prendre les chapeaux de brQleur et grilles de brQleur dans le
paquet de pieces. Aligner les encoches des chapeaux de
brQleur avec les broches dans la base de chaque brQleur. Un
chapeau de brQleur correctement place doit etre horizontal.
Si le chapeau de brQleur n'est pas correctement place, le
brQleur ne peut s'allumer.
A. Base de brOleur
B. Chapeau de brOleur
C. Grille de brOleur
4.
Placer les grilles de brQleur sur les brQleurs et chapeaux de
brQleur tel qu'indique sur I'illustration. Lorsque les grilles sont
bien installees, elles ne doivent pas etre en chevauchement
sur la console.
35
