Autres crit_res a respecter pour une installation en r_sidence
mobile :
• Dans le cas de I'installation de cette cuisiniere dans une
residence mobile, la cuisiniere doit etre fixee au plancher
durant tout deplacement du vehicule. Toute methode de
fixation de la cuisiniere est adequate dans la mesure oQ elle
satisfait aux criteres des normes mentionnees ci-dessus.

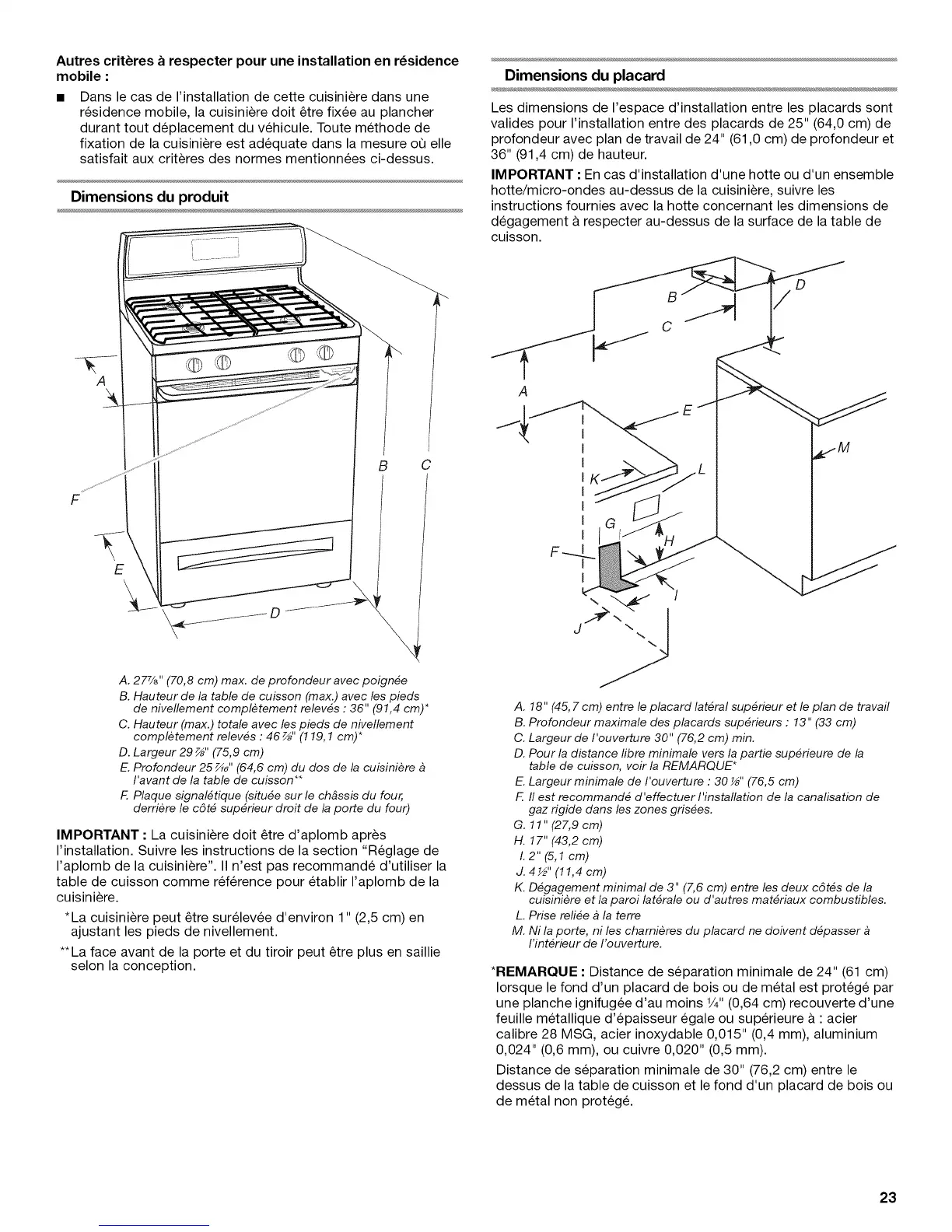

Dimensions du produit
A
B C
F
E
\
A. 277/8'' (70,8 cm) max. de profondeur avec poign_e
B. Hauteur de la table de cuisson (max.) avec les pieds
de nivellement completement relev_s : 36" (91,4 cm)*
C. Hauteur (max.) totale avec les pieds de nivellement
completement relev_s : 46 _" (119,1 cm)*
D. Largeur 29 _" (75,9 cm)
E. Profondeur 25 _" (64,6 cm) du dos de la cuisiniere
I'avant de la table de cuisson**
F. Plaque signal_tique (situ_e sur le chassis du four,
derriere le c6t_ sup_rieur droit de la porte du four)
IMPORTANT : La cuisiniere doit etre d'aplomb apr_s
I'installation. Suivre les instructions de la section "Reglage de
I'aplomb de la cuisiniere". II n'est pas recommande d'utiliser la
table de cuisson comme reference pour etablir I'aplomb de la
cuisiniere.
*La cuisiniere peut etre surelevee d'environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
**La face avant de la porte et du tiroir peut etre plus en saillie
selon la conception.
Dimensions du placard
Les dimensions de I'espace d'installation entre les placards sont
valides pour I'installation entre des placards de 25" (64,0 cm) de
profondeur avec plan de travail de 24" (61,0 cm) de profondeur et
36" (91,4 cm) de hauteur.
IMPORTANT • En cas d'installation d'une hotte ou d'un ensemble
hotte/micro-ondes au-dessus de la cuisiniere, suivre les
instructions fournies avec la hotte concernant les dimensions de
degagement & respecter au-dessus de la surface de la table de
cuisson.
_M
G
, 4:
!
..
Y
A. 18" (45, 7cm) entre le placard lateral sup6rieur et le plan de travail
B. Profondeur maximale des placards sup6rieurs : 13" (33 cm)
C. Largeur de I'ouverture 30" (76,2 cm) min.
D. Pour la distance fibre minimale vers la partie sup6rieure de la
table de cuisson, voir la REMAROUE*
E. Largeur minimale de I'ouverture : 30 _" (76,5 cm)
EII est recommand6 d'effectuer I'installation de la canalisation de
gaz rigide dans los zones gris6es.
G.11"(27,9 cm)
H. 17" (43,2 cm)
L2"(5,1 cm)
J. 4½" (11,4 cm)
K. D_gagement minimal de 3" (7,6 cm) entre les deux c6t_s de la
cuisiniere et la paroi lat_rale ou d'autres mat_riaux combustibles.
L.Prise refi_e_ la terre
M. Ni la porte, ni les charnieres du placard ne doivent d_passer
I'int_rieur de I'ouverture.
*REMARQUE • Distance de separation minimale de 24" (61 cm)
Iorsque le fond d'un placard de bois ou de metal est protege par
une planche ignifugee d'au moins 1/4"(0,64 cm) recouverte d'une
feuille metallique d'epaisseur egale ou superieure & : acier
calibre 28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium
0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de separation minimale de 30" (76,2 cm) entre le
dessus de la table de cuisson et le fond d'un placard de bois ou
de metal non protege.
23
