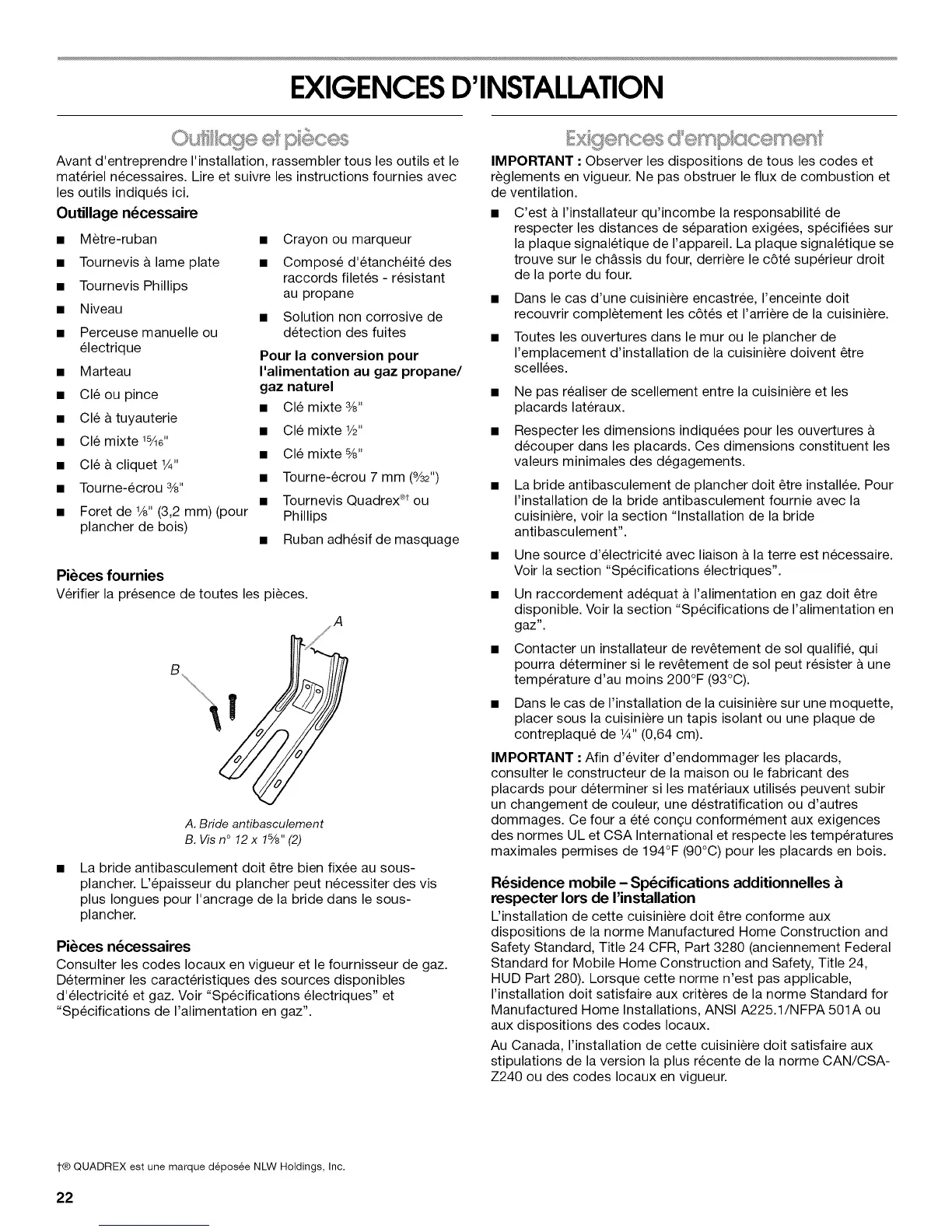

EXIGENCESD'INSTALLATION
Avant d'entreprendre I'installation, rassembler tousles outils et le
materiel necessaires. Lire et suivre les instructions fournies avec
les outils indiqu6s ici.
Outillage n_cessaire
• M_tre-ruban
• Tournevis a lame plate
• Tournevis Phillips
• Niveau
• Perceuse manuelle ou
electrique
• Marteau
• Cle ou pince
• Cle a tuyauterie
• Cle mixte _SAs"
• Cle & cliquet 1¼,,
• Tourne-ecrou 3/8"
• Foret de %" (3,2 mm) (pour
plancher de bois)
• Crayon ou marqueur
• Compose d'etanch6it6 des
raccords filetes - resistant
au propane
• Solution non corrosive de
detection des fuites
Pour la conversion pour
I'alimentation au gaz propane/
gaz naturel
• OI6 mixte 3/8"
• Cle mixte 1/2"
• Cle mixte 8/8"
• Tourne-ecrou 7 mm (9/32")
• Tournevis Quadrex ®tou
Phillips
• Ruban adhesif de masquage
Pi_ces fournies
Verifierla presence de toutes les pieces.
B\
A. Bride antibasculement
B. Visn° 12x 1%" (2)
La bride antibasculement doit _tre bien fixee au sous-
plancher. L'epaisseur du plancher peut necessiter des vis
plus Iongues pour I'ancrage de la bride dans le sous-
plancher.
Pi_ces n_cessaires
Consulter les codes Iocaux en vigueur et le fournisseur de gaz.
Determiner les caracteristiques des sources disponibles
d'electricit6 et gaz. Voir "Specifications electriques" et
"Specifications de I'alimentation en gaz".
IMPORTANT : Observer les dispositions de tousles codes et
r_glements en vigueur. Ne pas obstruer le flux de combustion et
de ventilation.
• C'est & I'installateur qu'incombe la responsabilite de
respecter les distances de separation exigees, specifiees sur
la plaque signaletique de I'appareil. La plaque signaletique se
trouve sur le chassis du four, derriere le c6te superieur droit
de la porte du four.
• Dans le cas d'une cuisiniere encastree, I'enceinte doit
recouvrir completement les c6tes et I'arriere de la cuisiniere.
• Toutes les ouvertures dans lemur ou le plancher de
I'emplacement d'installation de la cuisiniere doivent _tre
scellees.
• Ne pas realiser de scellement entre la cuisiniere et les
placards lateraux.
• Respecter les dimensions indiquees pour les ouvertures
decouper dans les placards. Ces dimensions constituent les
valeurs minimales des degagements.
• La bride antibasculement de plancher doit _tre installee. Pour
I'installation de la bride antibasculement fournie avec la
cuisiniere, voir la section "Installation de la bride
antibasculement".
• Une source d'electricite avec liaison & la terre est necessaire.
Voir la section "Specifications electriques".
• Un raccordement adequat a I'alimentation en gaz doit _tre
disponible. Voir la section "Specifications de I'alimentation en
gaz".
• Contacter un installateur de rev_tement de sol qualifie, qui
pourra determiner sile rev_tement de sol peut resister a une
temperature d'au moins 200°F (93°C).
• Dans le cas de I'installation de la cuisiniere sur une moquette,
placer sous la cuisiniere un tapis isolant ou une plaque de
contreplaqu_ de W' (0,64 cm).
IMPORTANT : Afin d'eviter d'endommager les placards,
consulter le constructeur de la maison ou le fabricant des
placards pour determiner siles materiaux utilises peuvent subir
un changement de couleur, une destratification ou d'autres
dommages. Ce four a ete congu conformement aux exigences
des normes UL et CSA International et respecte les temperatures
maximales permises de 194°F (90°C) pour los placards en bois.
R_sidence mobile - Specifications additionnelles
respecter Iors de I'installation
L'installation de cette cuisiniere doit _tre conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24,
HUD Part 280). Lorsque cette norme n'est pas applicable,
I'installation doit satisfaire aux criteres de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
aux dispositions des codes Iocaux.
Au Canada, I'installation de cette cuisiniere doit satisfaire aux
stipulations de la version la plus recente de la norme CAN/CSA-
Z240 ou des codes Iocaux en vigueur.
t® QUADREX est une marque d&pos&e NLW Holdings, Inc.
22
