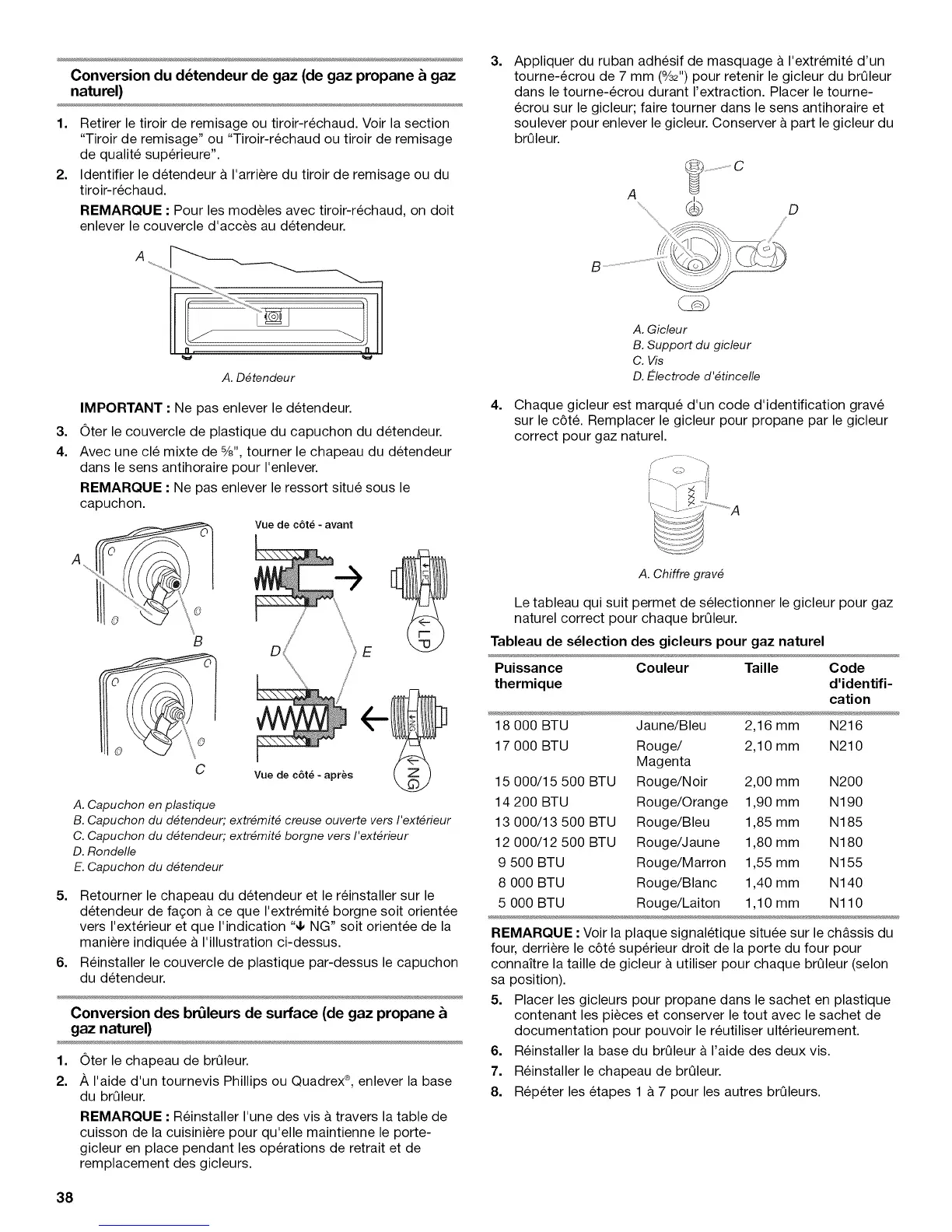

Conversion du d_tendeur de gaz (de gaz propane & gaz
naturel)
1. Retirer le tiroir de remisage ou tiroir-rechaud. Voir la section
"Tiroir de remisage" ou "Tiroir-rechaud ou tiroir de remisage
de qualite superieure".
Identifier le detendeur a I'arriere du tiroir de remisage ou du
tiroir-rechaud.
REMARQUE : Pour les modeles avec tiroir-rechaud, on doit
enlever le couvercle d'acces au detendeur.
2.
A
A. D_tendeur
3.
Appliquer du ruban adhesif de masquage & I'extremite d'un
tourne-ecrou de 7 mm (%2")pour retenir le gicleur du brQleur
dans le tourne-ecrou durant I'extraction. Placer le tourne-
ecrou sur le gicleur; faire tourner dans le sens antihoraire et
soulever pour enlever le gicleur. Conserver & part le gicleur du
brQleur.
A
A. Gicleur
B. Support du gicleur
C. Vis
D. Electrode d'_tincelle
3.
4.
\
B
C
IMPORTANT : Ne pas enlever le detendeur.
Oter le couvercle de plastique du capuchon du detendeur.
Avec une cle mixte de %", tourner le chapeau du detendeur
dans le sens antihoraire pour I'enlever.
REMARQUE : Ne pas enlever le ressort situe sous le
capuchon.
Vue de c6t_ - avant
Vue de c6t_- apres
A. Capuchon en plastique
B. Capuchon du d_tendeur; extr_mit_ creuse ouverte vers I'ext_rieur
C. Capuchon du d_tendeur; extr_mit_ borgne vers I'ext_rieur
D. Rondelle
E. Capuchon du d_tendeur
5. Retourner le chapeau du detendeur et le reinstaller sur le
detendeur de fagon & ce que I'extremite borgne soit orientee
vers I'exterieur et que I'indication "4, NG" soit orientee de la
maniere indiquee & I'illustration ci-dessus.
6. Reinstaller le couvercle de plastique par-dessus le capuchon
du detendeur.
Conversion des bn31eurs de surface (de gaz propane
gaz naturel)
1. Oter le chapeau de brQleur.
2. A I'aide d'un tournevis Phillips ou Quadrex _, enlever la base
du brQleur.
REMARQUE : Reinstaller I'une des vis & travers la table de
cuisson de la cuisiniere pour qu'elle maintienne le porte-
gicleur en place pendant les operations de retrait et de
remplacement des gicleurs.
4. Chaque gicleur est marque d'un code d'identification grave
sur le c6t& Remplacer le gicleur pour propane par le gicleur
correct pour gaz naturel.
A. Chiffre grav_
Le tableau qui suit permet de selectionner le gicleur pour gaz
naturel correct pour chaque brQleur.
Tableau de s_lection des gicleurs pour gaz naturel
Puissance Couleur "Faille Code
thermique d'identifi-
cation
18 000 BTU Jaune/Bleu 2,16 mm N216
17 000 BTU Rouge/ 2,10 mm N210
Magenta
15 000/15 500 BTU Rouge/Noir 2,00 mm N200
14 200 BTU Rouge/Orange 1,90 mm N190
13 000/13 500 BTU Rouge/Bleu 1,85 mm N185
12 000/12 500 BTU Rouge/Jaune 1,80 mm N180
9 500 BTU Rouge/Marron 1,55 mm N155
8 000 BTU Rouge/Blanc 1,40 mm N140
5 000 BTU Rouge/Laiton 1,10 mm N110
REMARQUE : Voir la plaque signaletique situee sur le ch&ssis du
four, derriere le c6te superieur droit de la porte du four pour
connaitre la taille de gicleur & utiliser pour chaque brQleur (selon
sa position).
5. Placer les gicleurs pour propane dans le sachet en plastique
contenant les pieces et conserver le tout avec le sachet de
documentation pour pouvoir le reutiliser ulterieurement.
6. Reinstaller la base du brQleur & I'aide des deux vis.
7. Reinstaller le chapeau de brQleur.
8. Repeter les etapes 1 & 7 pour les autres brQleurs.
38
