Plan de travail—Dimensions des ouvertures à découper
IMPORTANT : Les plans de travail avec rebord avant arrondi ne sont pas recommandés pour ces installations.
Certains modèles nécessitent un plan de travail de plus de 25" (63,5 cm) de large; voir les illustrations suivantes.
Pour éviter une erreur, avant de découper une ouverture, il est recommandé de tracer le périmètre de la table de cuisson et des
ouvertures à découper sur le plan de travail.
Pour les dimensions des ouvertures, la position des ouvertures et le détail des installations, voir les instructions d’installation
de la table de cuisson.
A
B
C
E
I
G
F

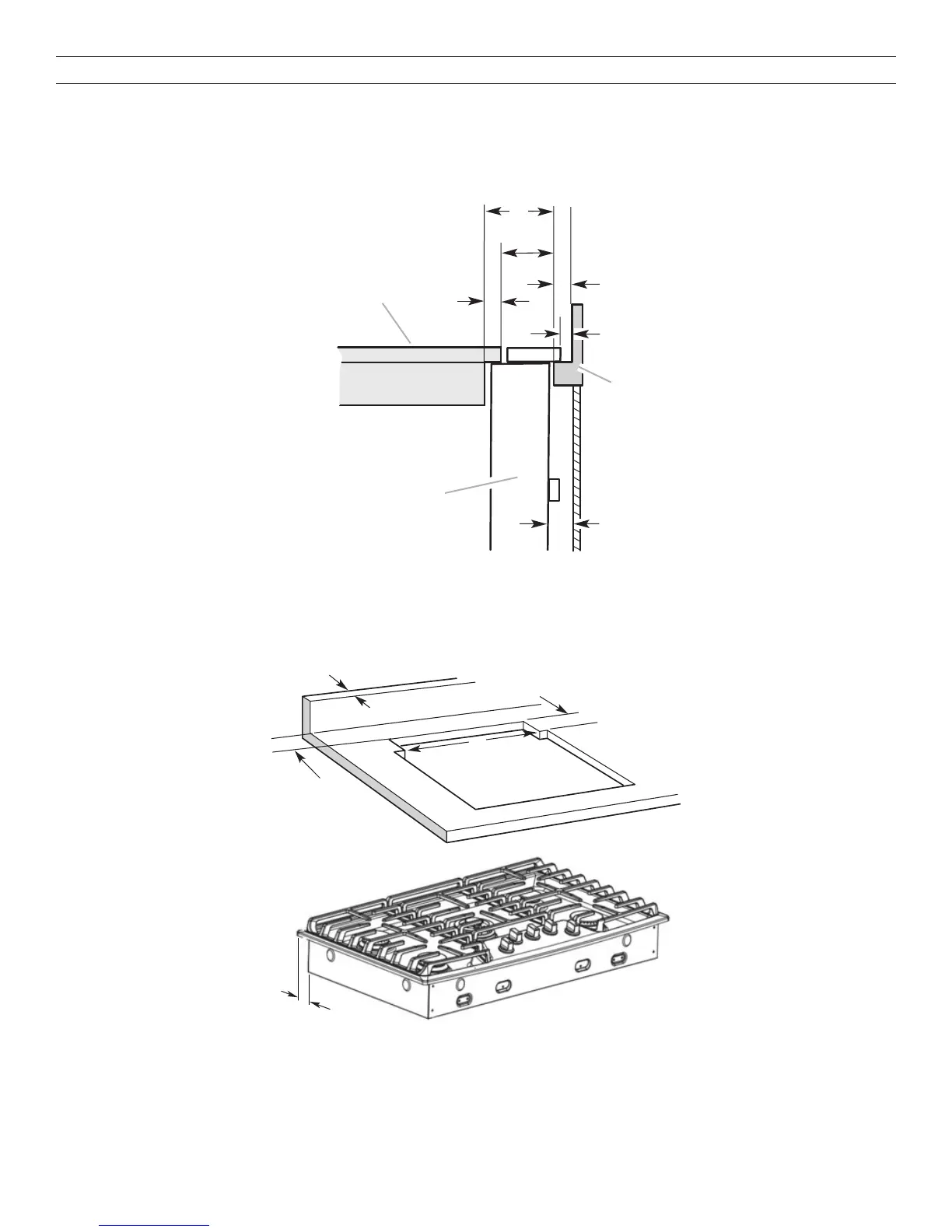

A. Système d’extraction par le bas
B. Table de cuisson
C. Dimension du dépassement arrière de la table de cuisson.
D. D = Dimension du dépassement arrière de la table de
cuisson (C) + 1
13
/
16
" (46,2 mm) (E)
E. 1
13
/
16
" (46,2 mm)
F. ½" (12,7 mm) minimum
G. ¼" (6,4 mm) minimum
H. Plan de travail et panneau anti-éclaboussure
I. ½" (12,7 mm) minimum
A
C
D
E
A. ½" (12,7 mm) min. jusqu’au
panneau anti-éclaboussure
ou mur arrière
B.
3
/
4
" (19,1 mm) maximum pour
la profondeur du panneau
anti-éclaboussure
C. 27
1
/
2
" (69,9 cm) sur les modèles
de 30" (76,2 cm)
33
1
/
2
" (85,9 cm) sur les modèles
de 36" (91,4 cm)
D. D = E + 1
13
/
16
" (46,2 mm)
E. Dépassement arrière de la table
de cuisson
