24

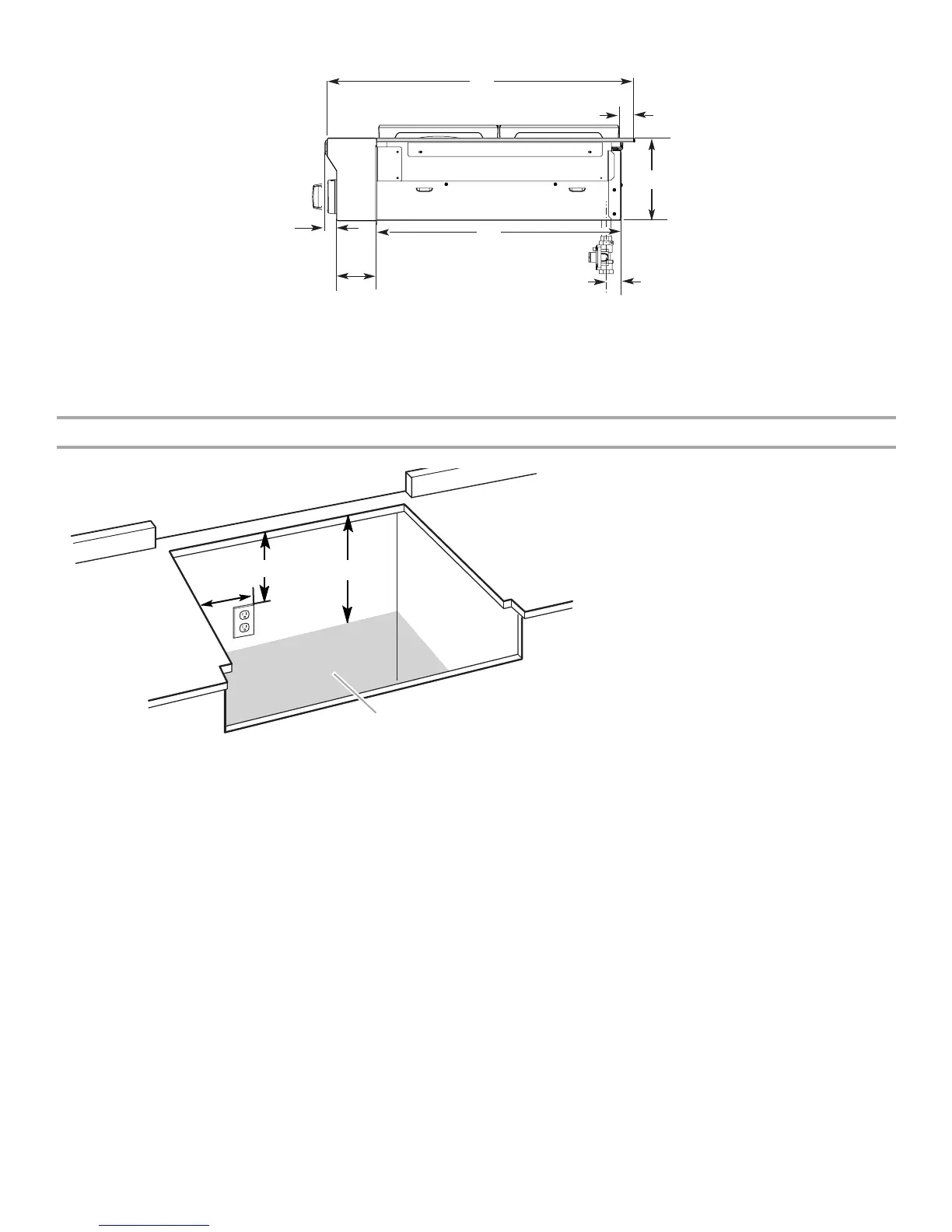

Vue latérale de la table de cuisson
Emplacements des raccordements au gaz et à l'électricité
A. 27¾" (70,5 cm)
B. 1¼" (3,2 cm)
C. 7
⁷⁄₁₆
" (18,8 cm)
D. L'entrée de gaz se trouve à 1
⁷⁄₈
" (4,8 cm) de l'arrière
de la base du brûleur de la table de cuisson et à 4
⁷⁄₈
"
(12,4 cm) du côté intérieur gauche de la base du
brûleur de la table de cuisson.
E. 22" (55,9 cm)
F. 3
⁵⁄₈
" (9,2 cm)
G. 1" (2,6 cm)
A. La prise de courant à 3 alvéoles reliée à la terre
doit se trouver du côté gauche de l'ouverture
découpée, à 16" (40,6 cm) max. de la paroi
latérale de l'encastrement
B. Dégagement minimal de 10" (25,4 cm) à partir du
plan de travail jusqu'au sommet de la sortie
C. 14" (35,6 cm) entre le plan de travail et la
canalisation d'alimentation en gaz
D. La canalisation d'alimentation en gaz doit se
trouver dans cette zone sur les murs arrière ou
latéraux; la canalisation d’alimentation en gaz
peut aussi ressortir à travers le plancher.
REMARQUE : Le côté plein et le fond de l'ouverture
ne sont pas illustrés.
A
C
F
G
D
E
B
A
B
C
D
