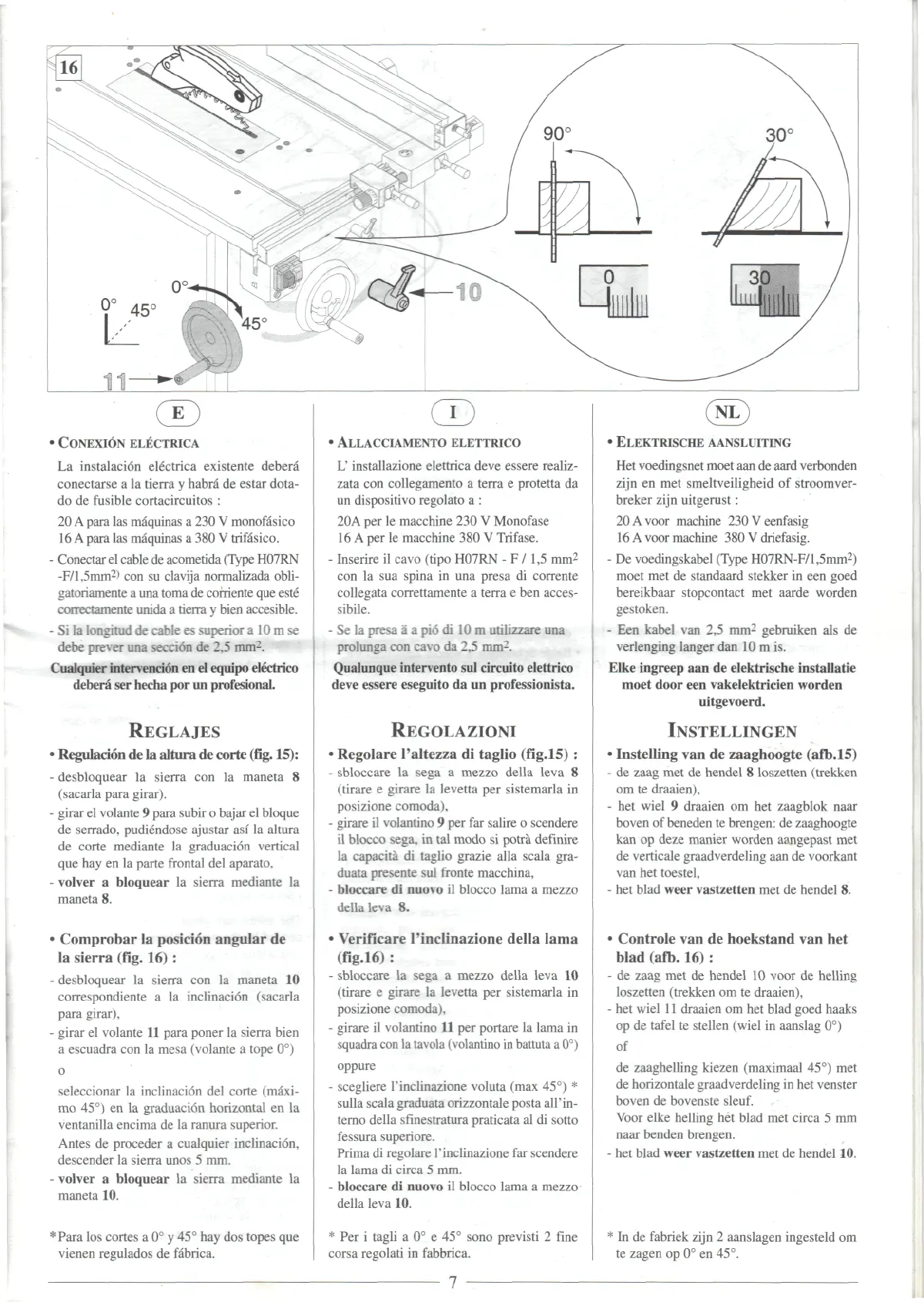

Page #7 background imageLoading...
Page #7 background image
-
CONEXI6N
ELECTRICA
La
instalacion
electrica
existente debera
conectarse
a la
tierra
y
habra
de
estar
dota-
do
de
fusible
cortacircuitos
:
20 A
para
las
maquinas
a 230 V
monofasico
16
A
para
las
maquinas
a 380 V
trifasico.
-
Conectar
el
cable
de
acometida (Type
H07RN
-F/l,5mm
2
)
con su
clavija
normalizada
obli-
gatoriamente
a una
toma
de
coniente
que
este
correctamente
unida
a
tierra
y
bien accesible.
-
Si la
longitud
de
cable
es
superior
a 10
m
se
debe
prever
una
section
de 2.5
mm-.
Cualquier
intervencion
en el
equipo
electrico
debera
ser
hecha
por
un
profesional.
REGLAJES
-
Regulacion
de la
altura
de
corte
(fig. 15):
-
desbloquear
la
sierra
con la
maneta
8
(sacarla para
girar).
-
girar
el
volante
9
para subir
o
bajar
el
bloque
de
serrado,
pudiendose
ajustar
asf
la
altura
de
corte mediante
la
graduation vertical
que hay en la
parte
frontal
del
aparato.
-
volver
a
bloquear
la
sierra mediante
la
maneta
8.
-
Comprobar
la
position
angular
de
la
sierra (fig.
16):
-
desbloquear
la
sierra
con la
maneta
10
correspondiente
a la
inclination (sacarla
para girar),
-
girar
el
volante
11
para poner
la
sierra bien
a
escuadra
con la
mesa (volante
a
tope
)
o
seleccionar
la
inclination
del
corte
(maxi-
mo
45°)
en la
graduation
horizontal
en la
ventanilla
encima
de la
ranura superior.
Antes
de
proceder
a
cualquier inclination,
descender
la
sierra unos
5 mm.
-
volver
a
bloquear
la
sierra
mediante
la
maneta
10.
-
Para
los
cortes
a 0° y 45° hay dos
topes
que
vienen
regulados
de
fabrica.
-
ALLACCIAMENTO
ELETTRICO
L'
installazione
elettrica
deve essere realiz-
zata
con
collegamento
a
terra
e
protetta
da
un
dispositive
regolato
a :
20A per
le
macchine
230 V
Monofase
16
A per le
macchine
380 V
Trifase.
-
Inserire
il
cavo
(tipo H07RN
- F /
1,5
mm
2
con
la sua
spina
in una
presa
di
corrente
collegata
correttamente
a
terra
e ben
acces-
sibile.
- Se la
presa
a a
pio
di 10 m
utUizzare
una
prolunga
con
cavo
da 2.5
mm-.
Qualunque
intervento
sul
circuito
elettrico
deve essere eseguito
da un
professionista.
REGOLAZIONI
-
Regolare
1'altezza
di
taglio
(fig.15)
:
-
sbloccare
la
sega
a
mezzo
della
leva
8
(tirare
e
girare
la
levetta
per
sistemarla
in
posizione comoda),
-
girare
il
volantino
9 per far
salire
o
scendere
il
blocco
sega.
in
tal
modo
si
potra
definire
la
capacita
di
taglio grazie
alia
scala
gra-
duata
presente
sul
fronte
macchina,
-
bloccare
di
nuovo
il
blocco lama
a
mezzo
della
leva
8.
-
Verificare
1'inclinazione
della lama
(fig.16)
:
-
sbloccare
la
sega
a
mezzo
della
leva
10
(tirare
e
girare
la
levetta
per
sistemarla
in
posizione
comoda),
-
girare
il
volantino
11 per
portare
la
lama
in
squadra
con la
tavola
(volantino
in
battuta
a)
oppure
-
scegliere
1'inclinazione
voluta (max 45°)
*
sulla
scala graduata
orizzontale
posta all'in-
terno
della
sfinestratura
praticata
al
di
sotto
fessura
superiore.
Prima
di
regolare
1'inclinazione
far
scendere
la
lama
di
circa
5 mm.
-
bloccare
di
nuovo
il
blocco lama
a
mezzo
della leva
10.
-
Per i
tagli
a 0° e 45°
sono previsti
2
fine
corsa regolati
in
fabbrica.
-
ELEKTRISCHE
AANSLUITING
Het
voedingsnet moet
aan de
aard
verbonden
zijn
en met
smeltveiligheid
of
stroomver-
breker zijn uitgerust
:
20Avoor
machine
230Veenfasig
16
A
voor machine
380 V
driefasig.
- De
voedingskabel (Type
H07RN-F/l,5mm
2
)
moet
met de
standaard
stekker
in een
goed
bereikbaar stopcontact
met
aarde
worden
gestoken.
- Een
kabel
van 2,5
mm
2
gebruiken
als
de
verlenging
langer
dan 10 m is.
Elke
ingreep
aan de
elektrische
installatie
moet
door
een
vakelektricien worden
uitgevoerd.
INSTELLINGEN
-
I
as
telling
van de
zaaghoogte
(afb.15)
-
de
zaag
met de
hendel
8
loszetten
(trekken
om
te
draaien),
-
het
wiel
9
draaien
om het
zaagblok naar
boven
of
beneden
te
brengen:
de
zaaghoogte
kan
op
deze manier worden
aangepast
met
de
verticale
graadverdeling
aan de
voorkant
van
het
toestel,
-
het
blad
weer
vastzetten
met de
hendel
8.
Controle
van de
hoekstand
van het
blad
(afb.
16) :
de
zaag
met de
hendel
10
voor
de
helling
loszetten
(trekken
om te
draaien),
het
wiel
11
draaien
om het
blad goed
haaks
op de
tafel
te
stellen (wiel
in
aanslag
)
of
de
zaaghelling
kiezen (maximaal 45°)
met
de
horizontale
graadverdeling
in het
venster
boven
de
bovenste
sleuf.
Voor
elke
helling
het
blad
met
circa
5 mm
naar
benden brengen.
het
blad
weer
vastzetten
met de
hendel
10.
* In de
fabriek
zijn
2
aanslagen ingesteld
om
te
zagen
op 0° en
45°.
7
