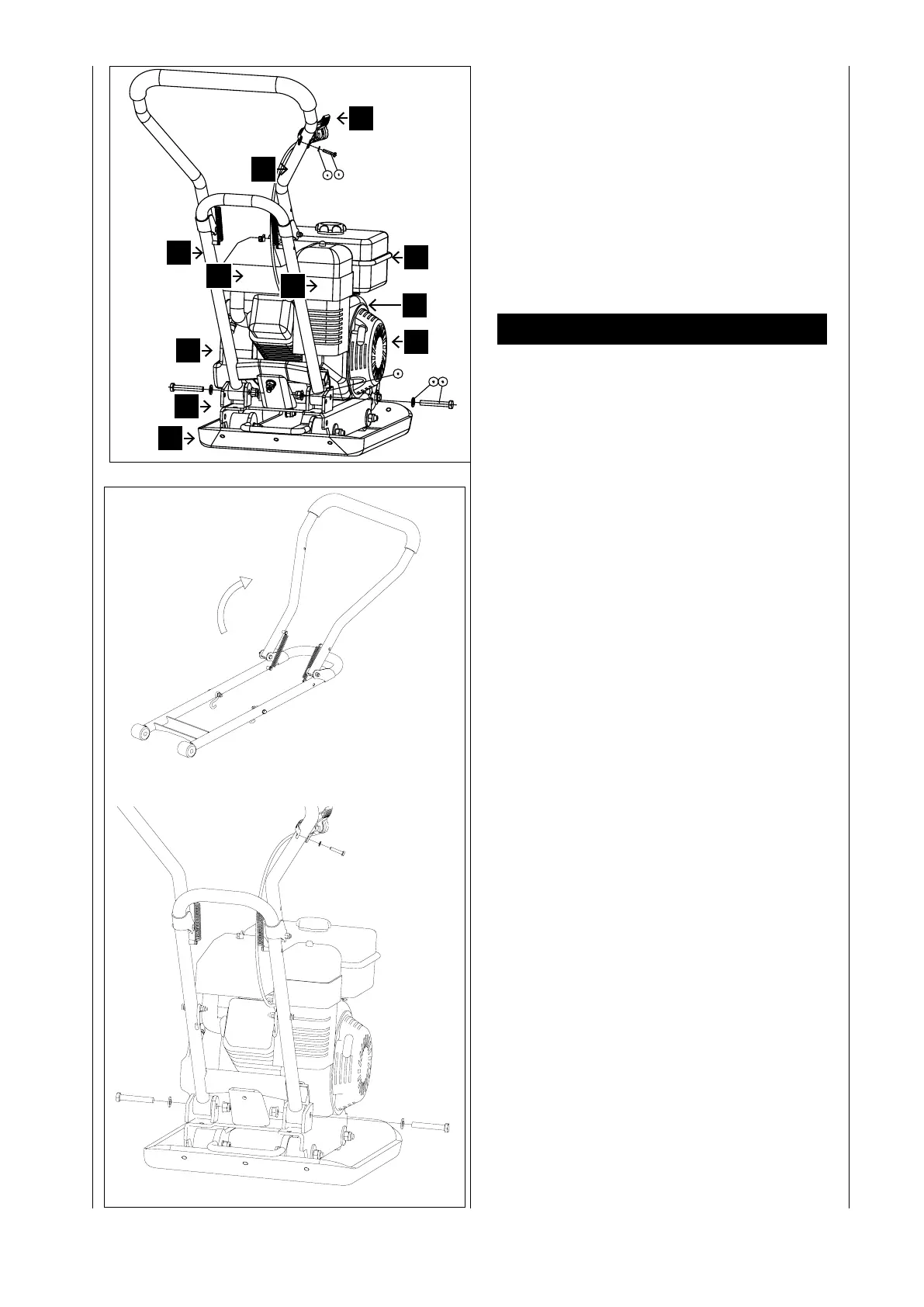

Laitteisto Kuva 1
1 Tärylevy
2 Epäkesko
3 ajo-
4 moottori
5 Bensiinisäiliö
6 Ilmansuodatin
7 Pakoputki
8 Alakahva
9 Yläkahva
10 Kaasuvipu
11 Kaasutin pakokaasujen *Versiosta riippuen
Kokoaminen
Pakkaussyistä johtuen, konettasi ei ole koottu koko-
naan.
Kahvan kiinnittäminen
Kiinnitysosat:
2 kuusioruuvia M 10 x 65
2 tiivisterengasta 10 mm halk.
2 lukkomutteria
1 kuusioruuvi M 5 x 25
Taivuta ala- ja yläkahva erilleen Kuva 2.1
Liu’uta kahva kiinnityskannattimien väliin ja kiinnitä 2 kuusio-
ruuvilla M 10 x 65, 2 tiivisterenkaalla 10 mm ja 2 lukkomut-
terilla. Kiinnitä kaasuvipu uraruuvilla M 5 x 25 yläkahvaan.
Kuva 2.2
10
9
8
7
6
5
4
3
2
1
11
Fig. 2.1
Fig. 2.2
