Déballage de la machine
Vérier que le contenu n’a pas été endommagé pendant
le transport.
En cas de dommages, veuillez en informer le livreur
immédiatement. Vérier que le contenu est complet.
Signaler toute pièce manquante immédiatement au com-
merçant.
Toutes les pièces supplémentaires qui doivent être
xées sur la machine doivent être identiées et classées
avant le montage.
Attention! Remplir l’huile avant la mise en service!
Attention ! Vérier le niveau d‘huile avant la mise en
service !
Votre plaque vibrante est équipée en série d‘un détec-
teur d‘huile qui protège le moteur des dommages en cas
de niveau d‘huile faible.
Attention:
Le moteur s‘arrête automatiquement en cas de niveau
d‘huile faible. Dans ce cas, procéder comme indiqué
au paragraphe Maintenance à la Fig. 5 et faire l‘appoint
d‘huile.

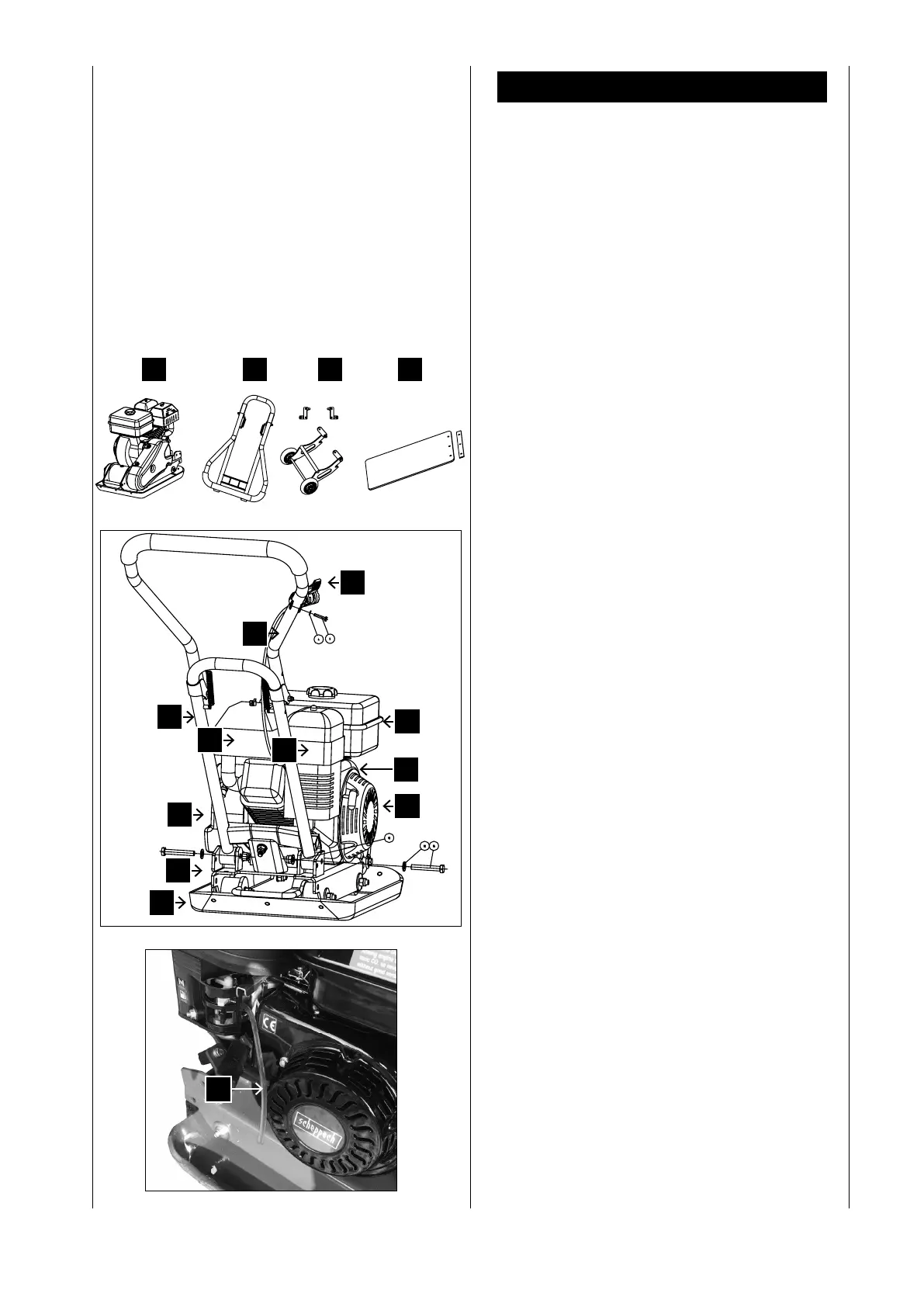

1 Plaque vibrante avec moteur
2 Poignée
3 Châssis
4 tapis en caoutchouc avec languette de xation
Petites pièces
Manuel d’utilisation
Équipement Fig. 1
1 Plaque vibrante
2 Excentrique
3 Entraînement
4 Moteur
5 Réservoir à essence
6 Filtre à air
7 Tuyau d’échappement
8 Poignée inférieure
9 Poignée supérieure
10 Papillon
11 Échappement du carburateur *Selon la version
