78
Montering
Av förpackningsskäl är din maskin inte färdigmon-
terad.
Fästa handtaget
Fästdelar:
2 muttrar M 10 x 65
2 brickor 10 mm diameter
2 låsmuttrar
1 mutter M 5 x 25
Vik isär nedre och övre handtaget gur 2.1
För in handtaget mellan stagen och fäst med 2 muttrar
M 10 x 65, 2 brickor 10 mm och 2 låsmuttrar. Sätt fast
gasreglaget med spårskruv M 5 x 25 mot det övre hand-
taget. Figur 2.2
Montera hjulbasen
Fästdelar:
2 muttrar M 10 x 30
2 brickor 10 mm diameter
2 låsmuttrar M 10
Fäst den förmonterade hjulbasen mot stagen med hjälp
av 2 muttrar M 10 x 30, 2 brickor 10 mm och 2 låsmuttrar
(gur 2.3)

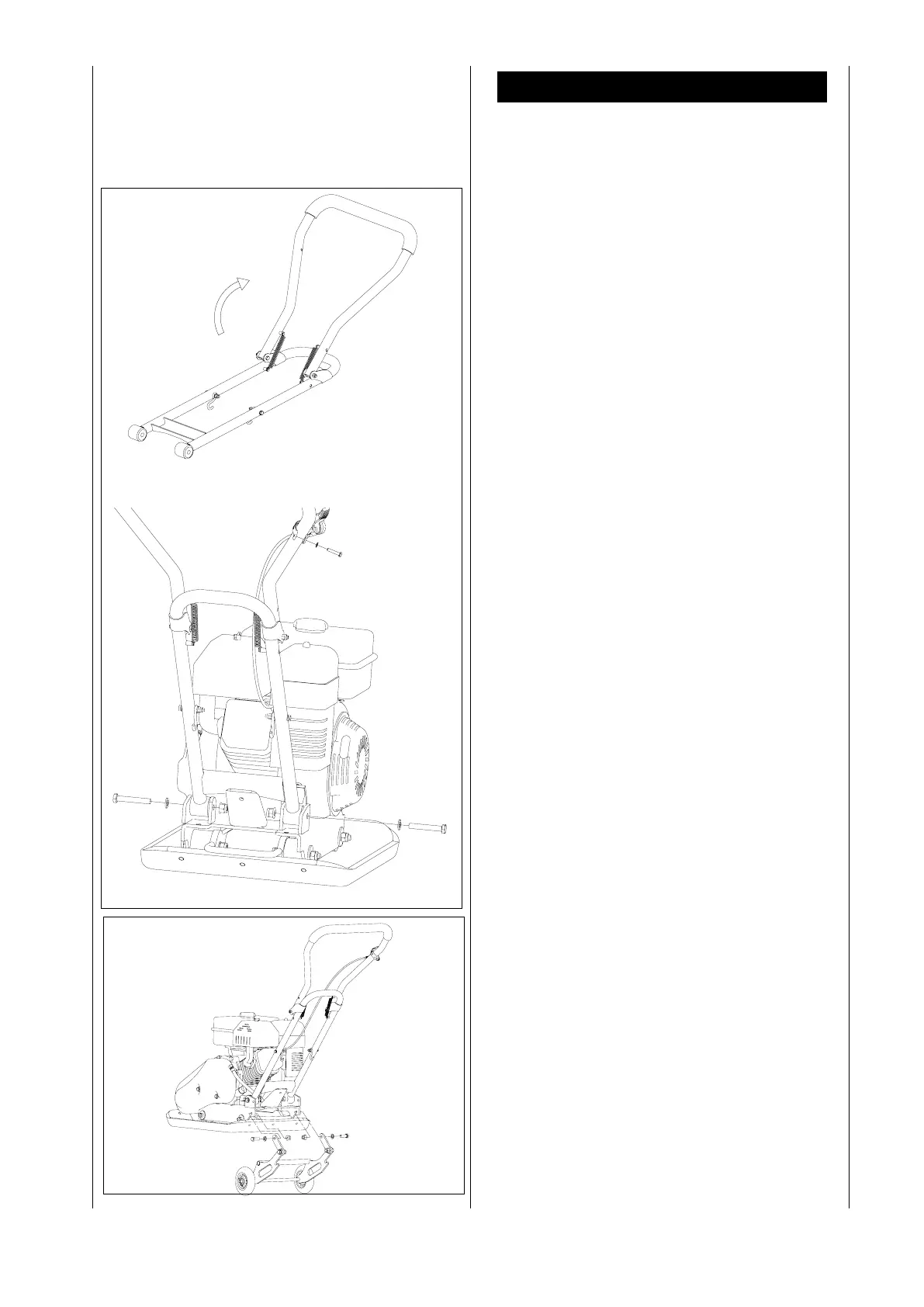

Fig. 2.1
Fig. 2.2
Fig. 2.3
