80

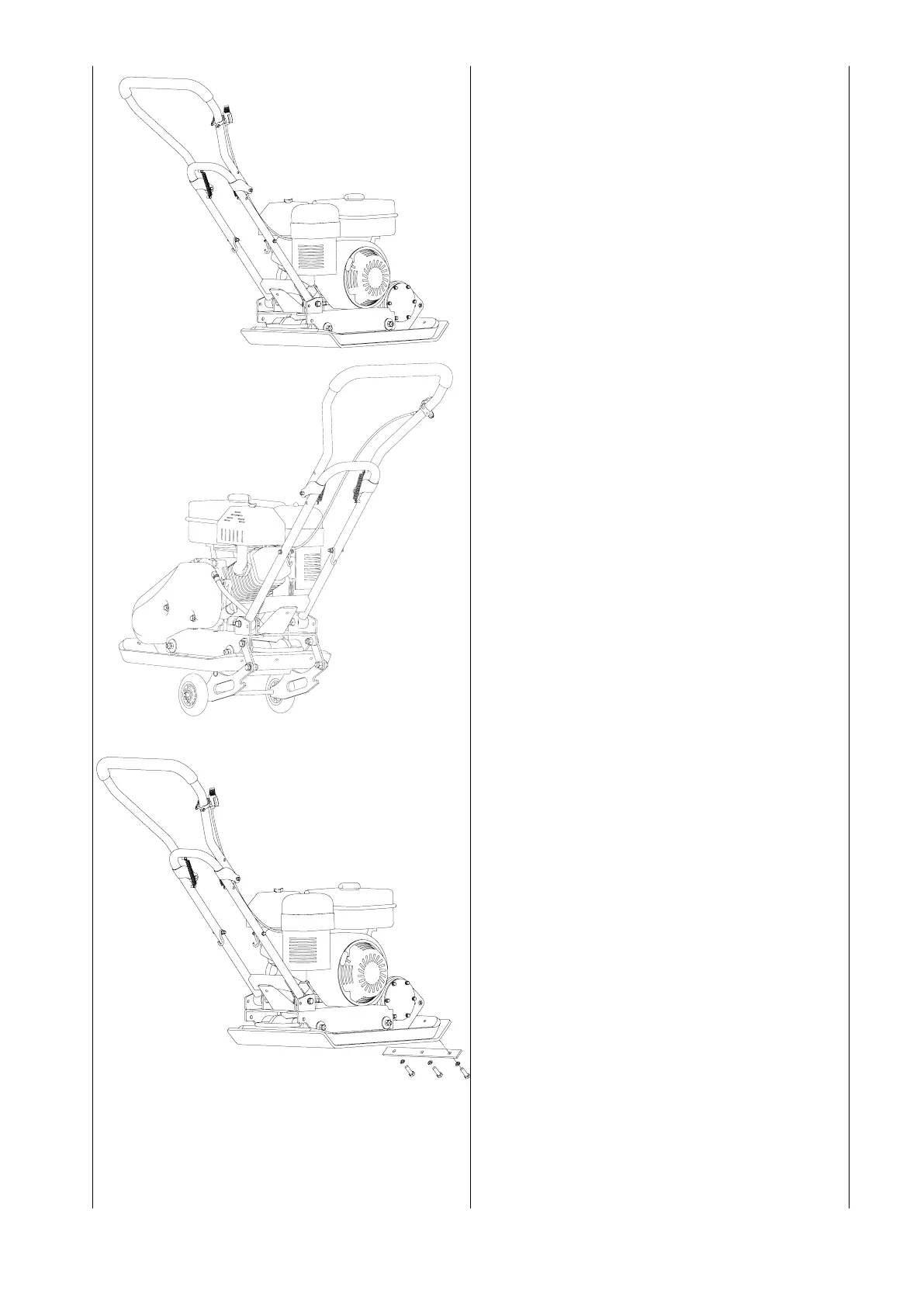

Arbetsställning gur 2.4
I arbetsläge ska hela chassit vikas och hängas upp på
krokarna med låsmekanismen vid det undre handtaget.
Transport gur 2.5
Vid transport ska det övre handtaget vara nedfällt, chas-
sit ska gå fritt från krokarna vid det undre handtaget och
vara vridet under maskinen genom att det lyfts.
Nu kan man ytta vibrationsplattan.
Montera gummimattan gur 2.6
Fästdelar:
3 muttrar M 10 x 30
3 brickor A 10 mm diameter
För att montera gummimattan ska maskinen med gum-
miplattan placeras på gummimattan.
Fäst gummimattan på framsidan med hjälp av fäststång-
en, 3 sexkantsskruvar M 10x30 och 3 brickor 10 mm.
Dra åt alla skruvarna så att de sitter säkert.
Varning:
Använd bara gummimattan för vibration mot betongsten,
betongplattor och liknande material. För att vibrera grus,
stenis och liknande material måste gummimattan först
tas bort.
Fig. 2.4
Fig. 2.5
Fig. 2.6
