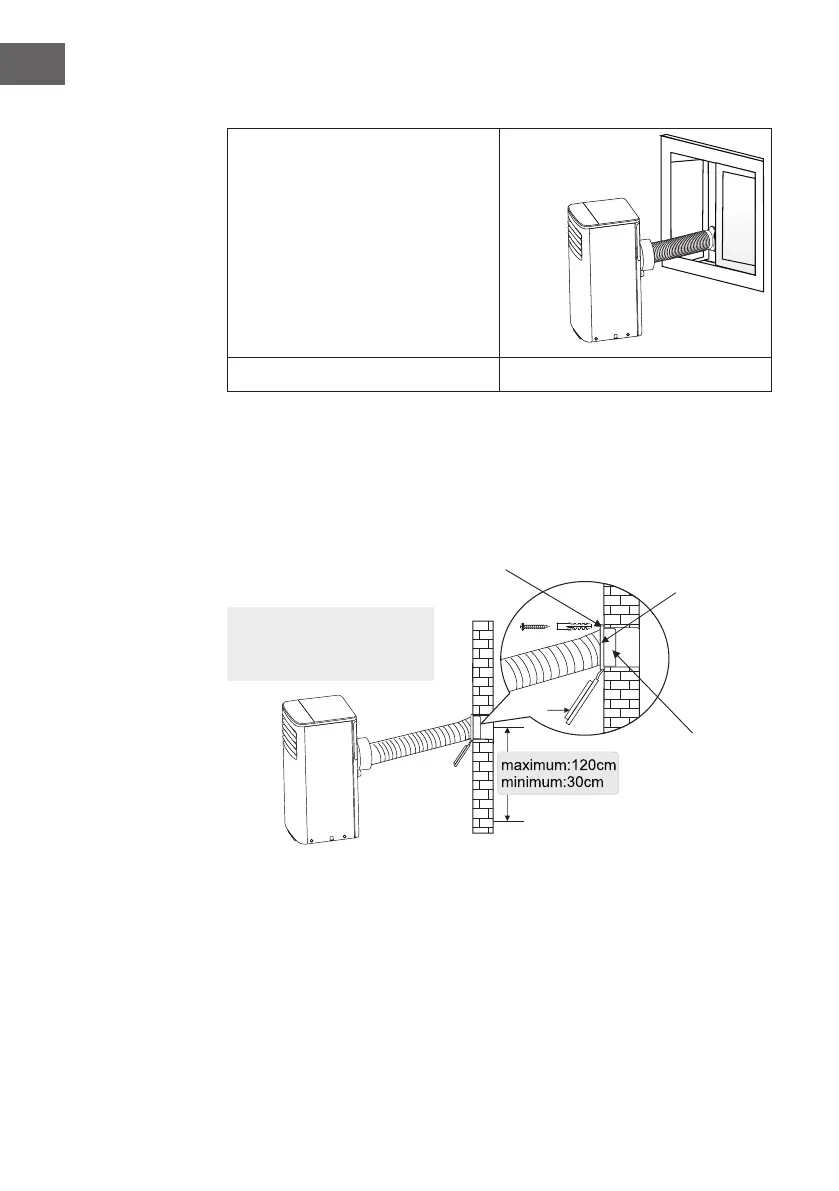

Instalar el tubo de escape en la ventana
Retire la unidad con el conducto de
extracción empaquetado junto a la
ventana y, a continuación, conecte el
adaptador B (boca plana) del conducto
de extracción con la ventana. (Fig. E)
E
Instalar el tubo de escape en la ventana
1. Prepare un agujero en la pared. Instale el adaptador de extracción mural en
la pared utilizando 4 casquillos de expansión y tornillos tipo C, asegúrese de
jarlo bien.
2. Conecte el conducto de escape al adaptador de escape de pared. (Fig.G)
Adaptador
de salida de
pared
posición del manguito del
tornillo de expansión
Adaptador B
(boca redonda)
Nota: Cubra el oricio con la
tapa del adaptador cuando no
lo utilice.
G
