Klarstein AERO RING SMART - Page 70

70
FR

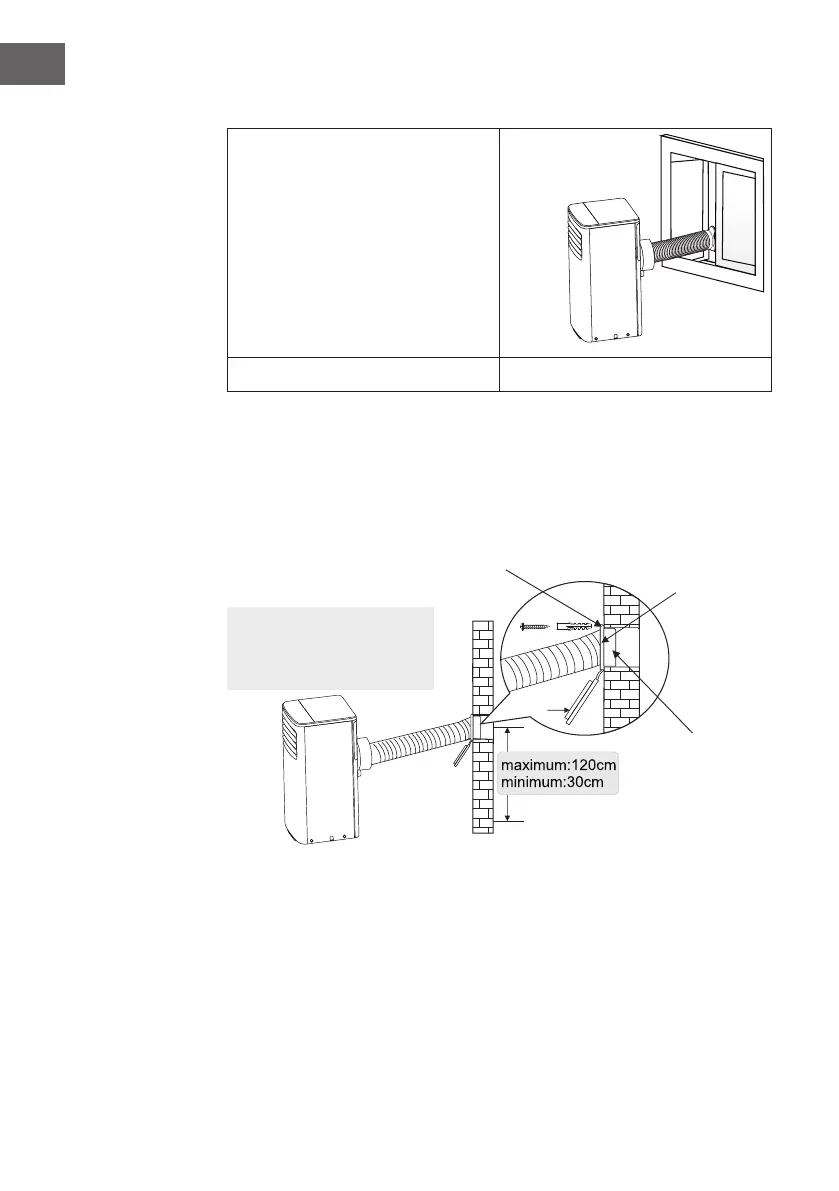

Installez le conduit d'évacuation dans la fenêtre
Retirez l'unité avec le conduit
d'évacuation emballé à côté de la
fenêtre, puis connectez l'adaptateur
B (bouche plate) du conduit
d'évacuation à la fenêtre. (Fig.E)
E
Installez le conduit d'évacuation dans le mur
1. Préparez un trou dans le mur. Installez l'adaptateur d'évacuation murale sur
le mur à l'aide de 4 manchons à vis d'expansion et de vis de type C, assurez-
vous de bien le xer.
2. Connectez le conduit d'évacuation à l'adaptateur d'évacuation mural. (Fig.G)
adaptateur
d'évacuation
mural
Position du manchon de vis
d'expansion
Adaptateur B
(bouche ronde)
Remarque : couvrez le trou à
l'aide du cache de l'adaptateur
lorsque vous ne vous en servez
pas.
G
