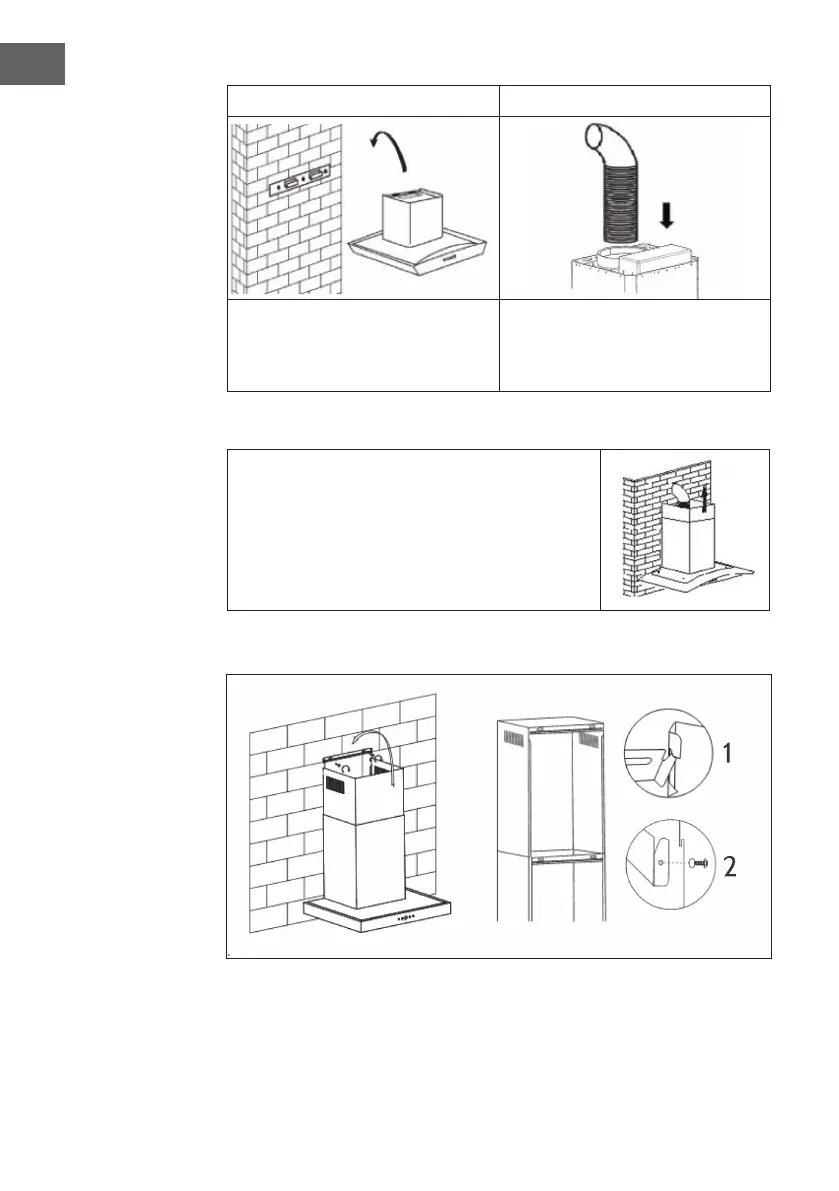

Heben Sie die Abzugshaube an und
hängen Sie die in die Halterung ein.
Befestigen Sie das Einwege-Ventil
am Luftauslass der Abzugshaube.
Befestigen Sie dann den
Abluftschlauch am Einwege-Ventil.
Kamininstallation
Schieben Sie den Innenkamin in den Außenkamin
(unterer Kamin) und passen Sie die Höhe wie benötigt
an. Messen Sie die entsprechende Höhe und bohren
Sie 2×8 mm Löcher, zur Befestigung der Halteleiste.
Schrauben Sie die Halteleiste dann mit 2 Schrauben
fest.
Es gibt 2 Möglichkeiten den Innenkamin anzubringen (siehe Bild):
1. Nachdem Sie die 2 Löcher gebohrt und den Haken befestigt haben, hängen
Sie den Innenkamin an den beiden Seitenverriegelungen auf (Bild 1).
2. Nachdem Sie die 2 Löcher gebohrt und den Haken befestigt haben, wird der
Innenkamin mit 2 Schrauben an den beiden Seitenlöchern befestigt (Bild 2).
