Fixez la mousse à l'entrée d'air avec
un serre-câble.
Figure 10
2. Support pour montage intérieur (g. 11, g. 12, g. 13)
• Montez les vis M8 et les plaques xes les unes après les autres.
• Soulevez le support de montage intérieur et alignez-le avec l'appareil.
• Veillez à ce que les quatre trous de vis situés sur la partie inférieure de l'unité
extérieure correspondent aux trous du support de montage intérieur.
• Insérez les vis M8 et les tôles xes dans les 4 trous d'angle.
• Alignez la vis M8 sur l'encoche letée du socle inférieur de l'unité extérieure
et vissez-la.
• Avant de serrer la vis, vissez d'abord 1 à 2 tours à la main, puis serrez les 4 vis
uniformément avec l'outil. Le couple est de 12-14 Nm. (Maximum 14 Nm)
• Le support pour le montage intérieur doit être enfermé dans la mousse du
conduit d'air.
• Fixez la mousse au support de montage à l'aide d'un autre serre-câble.

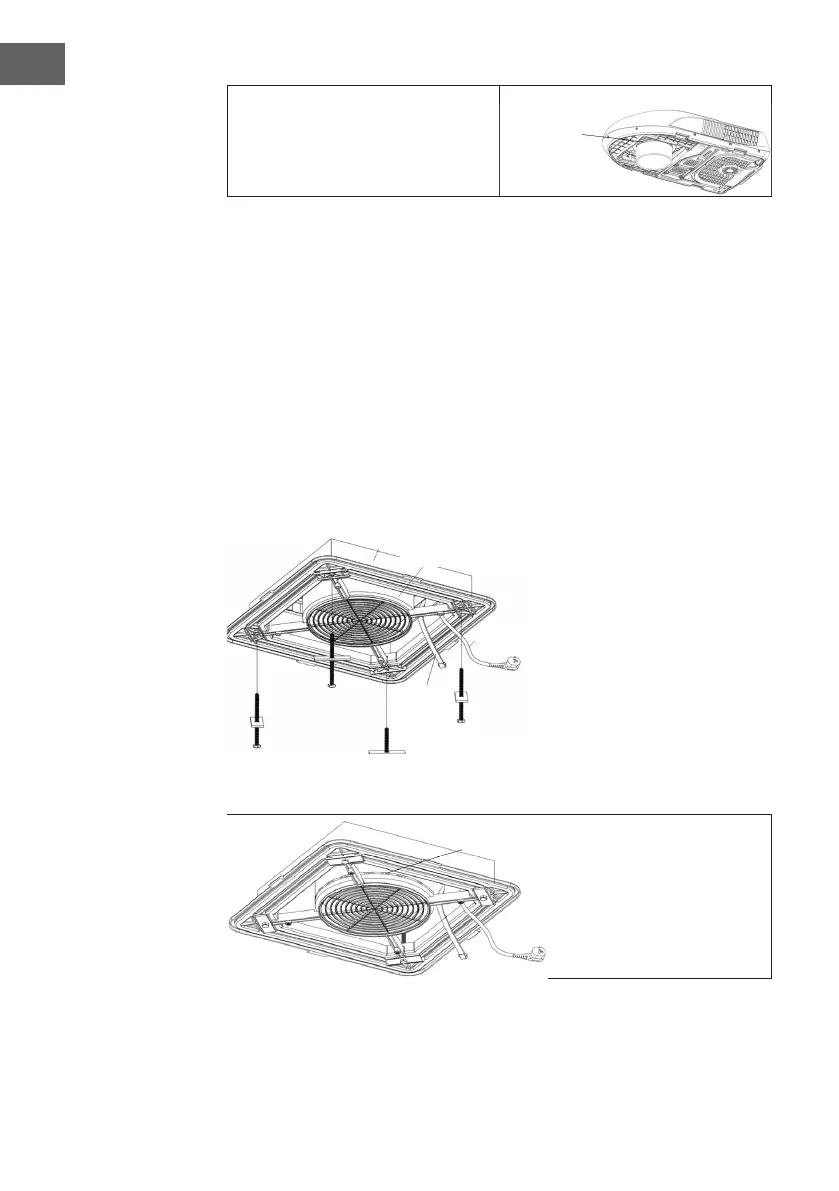

Figure 11
Figure 12
Serre-câbles
Toit de la caravane
Serre-câbles
Mousse de raccord de conduite d'air
Câble secteur
tableaux de
contrôle
Guide de
connexion
tôle métallique xée
Câble secteur
