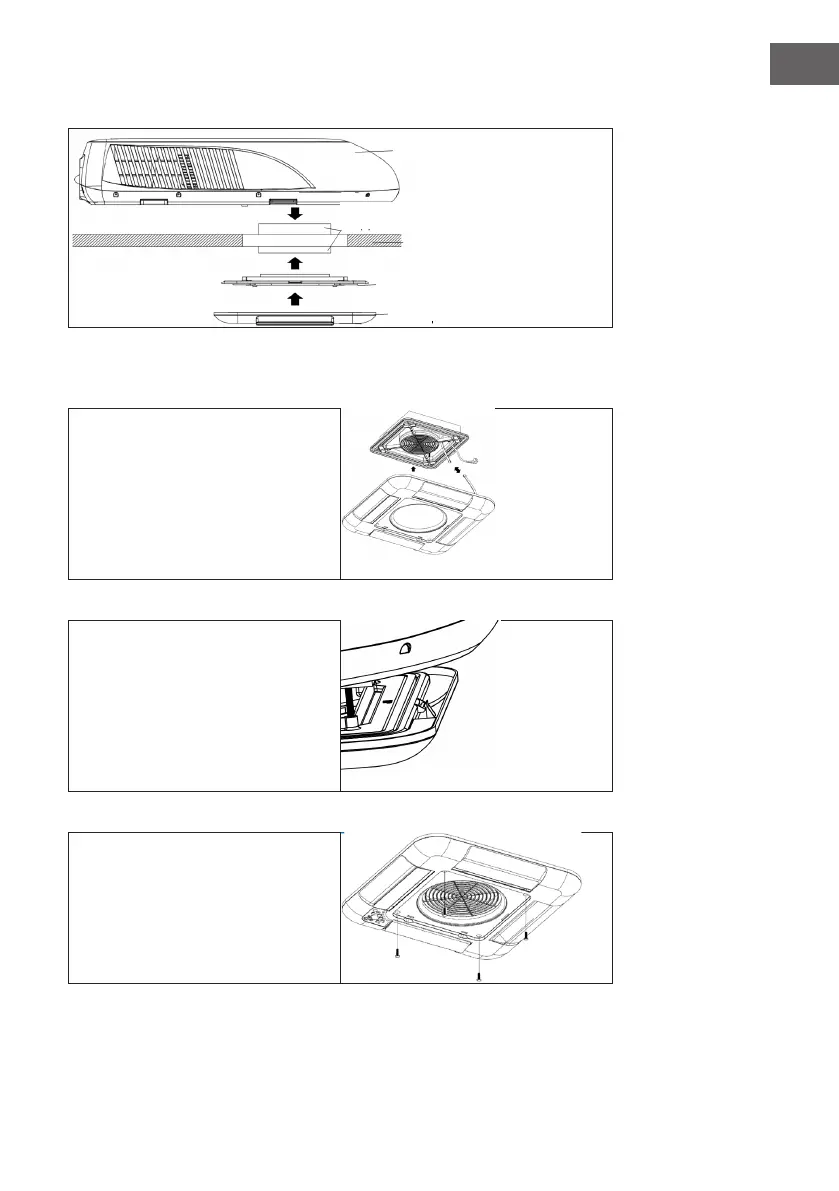

Figure 13
3. Installation du revêtement intérieur
Branchez le câble du tableau
d'achage et le câble de l'unité de
contrôle. (Fig. 14)
Figure 14
Placez le panneau dans le crochet de
xation du panneau. Si vous entendez
quatre clics, il est correctement
installé. (Fig. 15)
Figure 15
Fixez la plaque avec 4 vis M8. Enn,
le ltre est correctement monté dans
le tableau électrique et l'installation
est terminée. (Fig. 16)
Figure 16
Toit de la caravane
Unité extérieure
Support d'installation intérieure
Panneau intérieur
Mousse de raccord de conduite d'air
