O 810 / O 870 Bedienungsanleitung Seite 74 von 96 Version 01

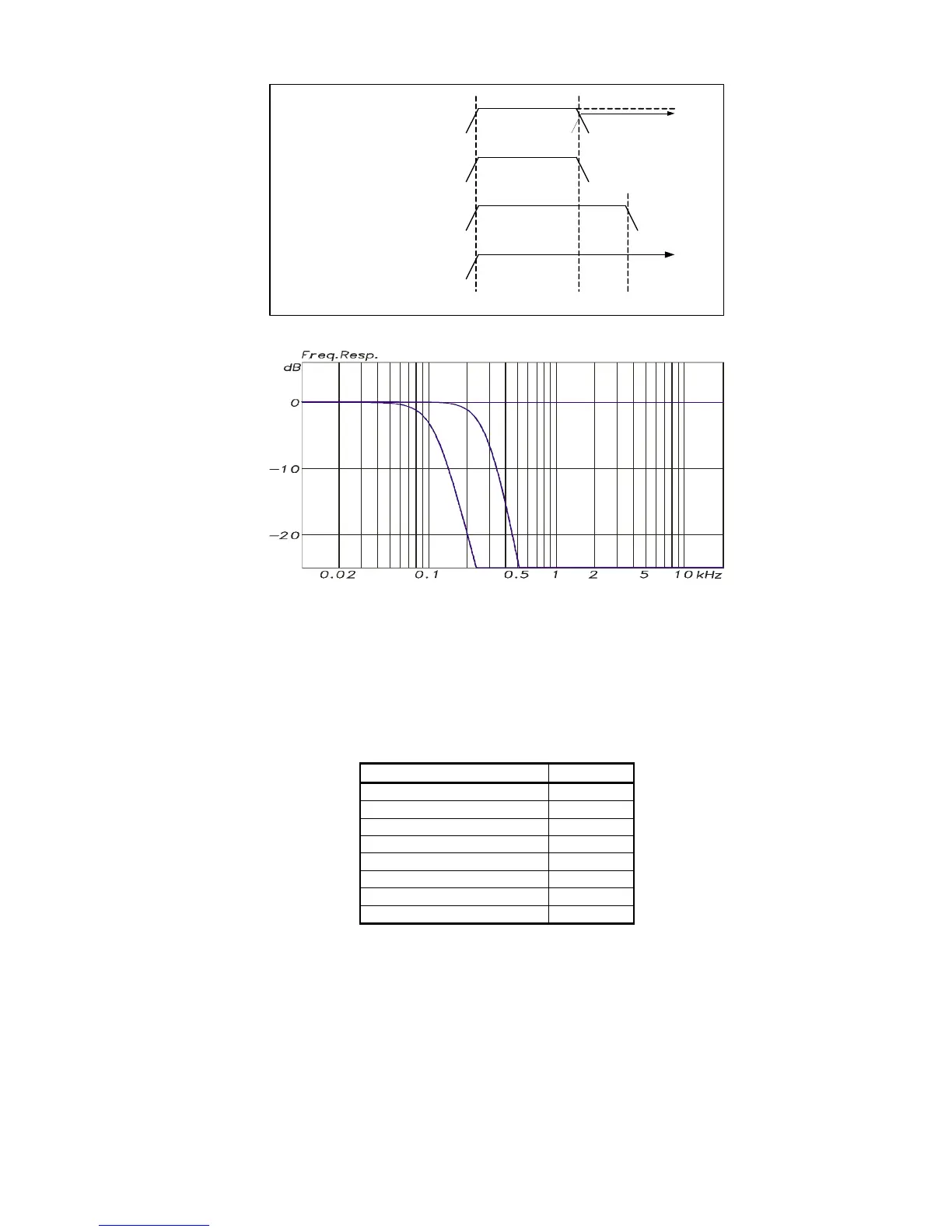

1. LFE → SUB + L/R (>80)
2. LFE → SUB ONLY (<80)
3. LFE → SUB ONLY (<120)
4. LFE → SUB ONLY (WIDE)
80 Hz20 Hz 120 Hz
L/R at
-6 dB
LFE Kanalmodus
LFE KanalmodusLFE Kanalmodus
LFE Kanalmodus-
--
-Einstellungen
EinstellungenEinstellungen
Einstellungen
Elektrischer Frequenzgang des LFE
Elektrischer Frequenzgang des LFEElektrischer Frequenzgang des LFE
Elektrischer Frequenzgang des LFE-
--
-Kanals
KanalsKanals
Kanals
Über den Remote Control und RS
Remote Control und RSRemote Control und RS
Remote Control und RS-
--
-232
232232
232 EtherCon-Anschluss werden Hardware- oder RS-232-Fernbedienungen mit
dem Subwoofer verbunden. Über das CAT-5-Kabel werden keine Audiosignale, sondern nur Steuersignale
übertragen. Das CAT-5-Kabel sollte nicht an einen IP- oder Netzwerkausgangssockel angeschlossen werden, da
andernfalls die Quellengeräte beschädigt werden könnten. Zudem sollte das CAT-Kabel keine IP-Signale
übertragen.
Von Klein + Hummel sind zwei Hardware-Fernbedienungen (SRC 1 und SRC 2) sowie verschiedene Längen
hochwertiger CAT-5-Kabel mit EtherCon-Anschlüssen (RC nn) erhältlich. Die Belegung im Kabel ist wie folgt:
Fernbedienungsfunktion
FernbedienungsfunktionFernbedienungsfunktion
Fernbedienungsfunktion RJ
RJRJ
RJ-
--
-45 Pol
45 Pol45 Pol
45 Pole
ee
e
Volume Control 1
LOGO Voltage 2
GND *
**
* 3
RS 232 TX *
**
* 4
RS 232 RX *
**
* 5
Supply Voltage +3.3 V 6
Bypass Bass Management 7
+10 dB LFE Gain 8
Anschlussoptionen sind im Abschnitt “Pegelsteuerung” aufgeführt. Der Stern *
**
* kennzeichnet RS-232
Datenverbindungen.
Schließlich gibt es noch eine VOL
VOLVOL
VOL-Stufe zur Steuerung des Subwoofer-Ausgangspegels.
Verstärkermodul(e)
Verstärkermodul(e)Verstärkermodul(e)
Verstärkermodul(e)
Der O 810 besitzt ein Verstärkermodul. Der O 870 besitzt zwei Verstärkermodule – eins pro Treiber. Die
Verstärker arbeiten mit Class-D Technologie, um Verlustleistung gering zu halten, und werden im gebrückten
Modus betrieben, um Verzerrungen zu minimieren. Dennoch wird um das Elektronikfeld herum etwas Freiraum
