Manuel Utilisateur O 810 / O 870 Page 49 de 96 Version 01
seulement, de façon à ce que le niveau de reproduction (avec un gain de 0 ou +10 dB) soit adapté au niveau des
canaux principaux.
Right
Center
Right Surround
LFE
Left Back
Right Back
Left
Left Surround
Sum Output
Internal Subwoofer Signal or
Driver Cable (DC nn) when Remote
Electronics Kit (REK 2) is used
Σ
Sum
Output
Sum
Input
Sum
Output
Sum
Input
Right
Center
Right Surround
Left Back
Right Back
Left
Left Surround
7.1 High Definition
Bass Manager
LFE Mode =
LFE → SUB + L/R (>80) or
LFE → SUB ONLY (<80) or
LFE → SUB ONLY (<120) or
LFE → SUB ONLY (WIDE)
Sum
Input
LFE Mode = LFE → SUB ONLY (WIDE)
Sum
Output

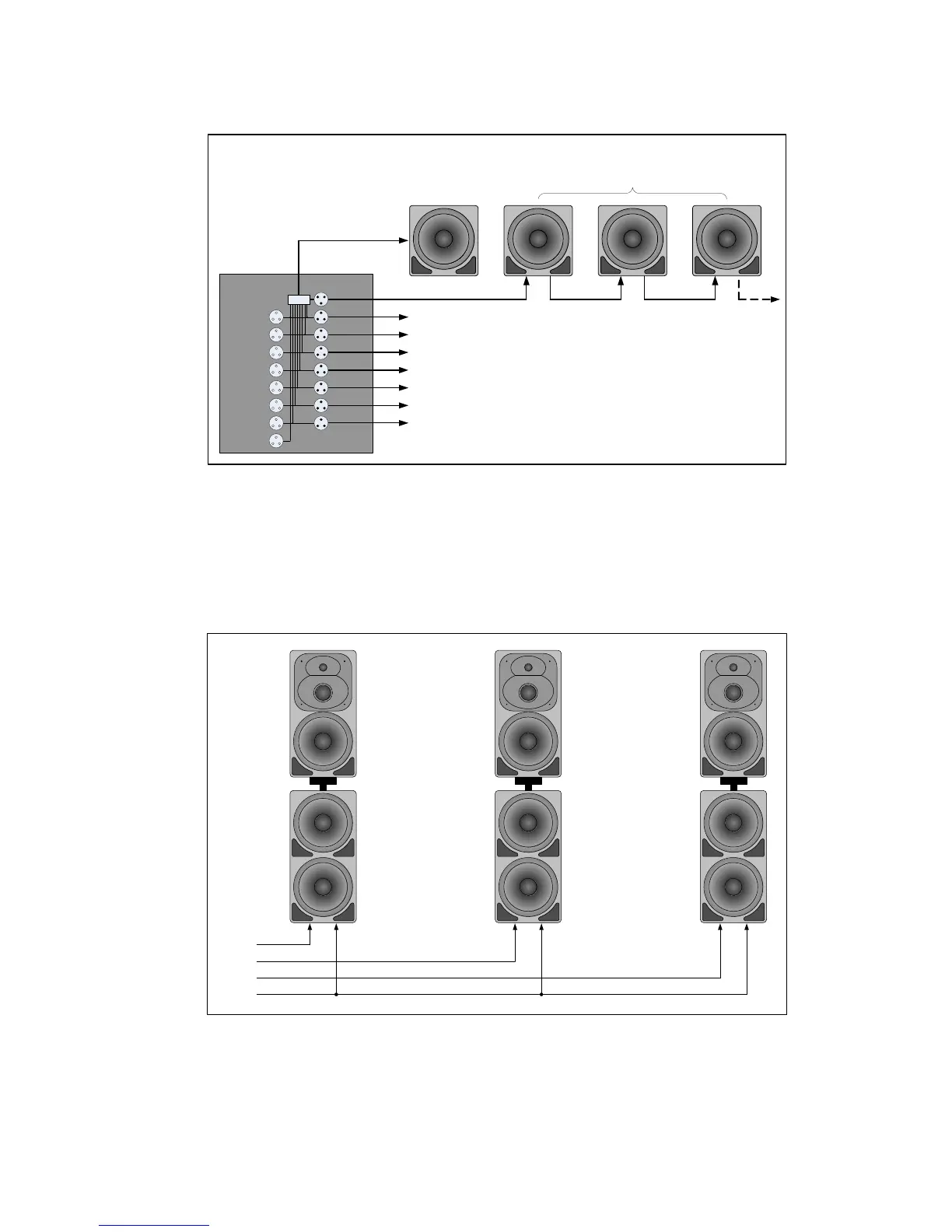

Connexion de plusieurs caissons de graves, afin de constituer un
Connexion de plusieurs caissons de graves, afin de constituer unConnexion de plusieurs caissons de graves, afin de constituer un
Connexion de plusieurs caissons de graves, afin de constituer un Plane Wave Bass Array™
Plane Wave Bass Array™ Plane Wave Bass Array™
Plane Wave Bass Array™
Vous pouvez adopter une installation en colonne 4 voies pour de gros systèmes, utilisant par exemple une
enceinte O 410 et un caisson O 870 à chaque fois. Il existe des accessoires permettant le montage de l’enceinte
sur le caisson lui-même, avec possibilité d’inclinaison. Les caissons doivent être calibrés de façon à étendre
progressivement la réponse dans les graves de l’enceinte principale associée (voir la section Réglages
Acoustiques et Calibration). Le canal LFE doit être relié à tous les caissons de graves, en utilisant des câbles XLR
en “Y”, et le niveau du signal doit être ajusté à la source de -9,5 dB ou +0,5 dB de façon à obtenir un niveau de
reproduction (à 0 ou +10 dB) adapté à celui des canaux principaux.
Left
Right
Center
LFE
Utilisation
UtilisationUtilisation
Utilisation dans un gros système, constituant des colonnes 4 voies
dans un gros système, constituant des colonnes 4 voies dans un gros système, constituant des colonnes 4 voies
dans un gros système, constituant des colonnes 4 voies
Réglages Acoustiques
Réglages AcoustiquesRéglages Acoustiques
Réglages Acoustiques
Les potentiomètres de réglage acoustique sont des filtres analogiques d’ordre relativement bas, conçus pour
pallier certains des problèmes acoustiques fréquemment rencontrés dans les environnements d’écoute. Les
