Manuel Utilisateur O 810 / O 870 Page 48 de 96 Version 01
Right
Center
Right Surround
LFE
Right Back
Left Surround
Left
Left Back
Sum Output
Σ
Right
Center
Right Surround
Right Back
Left Surround
Left
Left Back
7.1 High Definition
Bass Manager
Internal Subwoofer Signal or
Driver Cable (DC nn) when Remote
Electronics Kit (REK 2) is used
Optional additional subwoofers

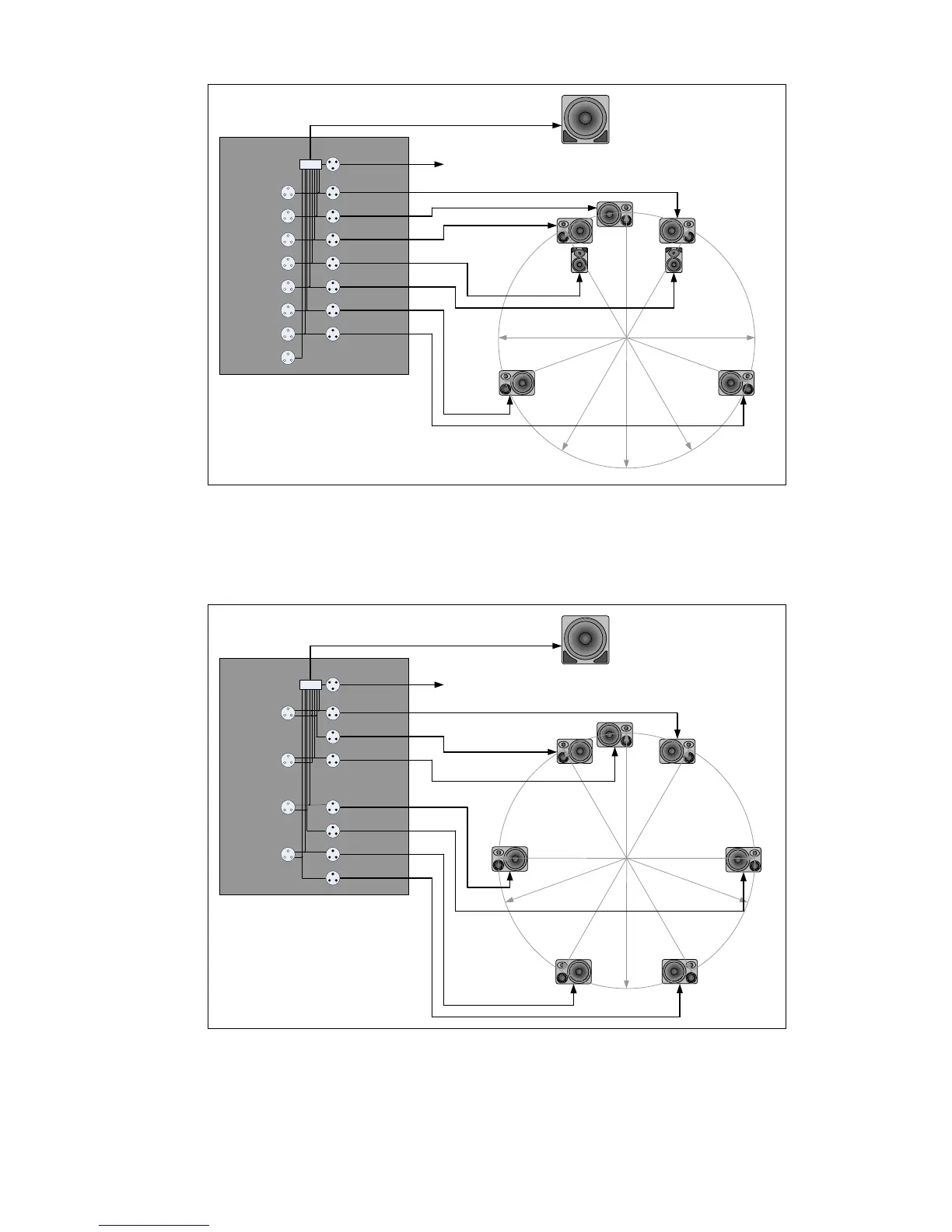

Connexion simultanée de signaux 5.1 et 2.0 au Bass Manager 7.1 canaux haute définition
Connexion simultanée de signaux 5.1 et 2.0 au Bass Manager 7.1 canaux haute définition Connexion simultanée de signaux 5.1 et 2.0 au Bass Manager 7.1 canaux haute définition
Connexion simultanée de signaux 5.1 et 2.0 au Bass Manager 7.1 canaux haute définition
Un exemple d’interconnexion de signaux numériques est illustré ci-dessous. Veuillez noter que la liaison caisson
de graves-enceintes s’effectue en analogique, les entrées numériques ne sont donc pas obligatoires sur les
enceintes principales.
Left /
Right
Left Back /
Right Back
Left Surround /
Right Surround
Center /
LFE
A
B
A
B
A
B
A
B
Sum Output
Right
Left
Right Back
Right Surround
Left Back
Center
Left Surround
7.1 High Definition
Bass Manager
Internal Subwoofer Signal or
Driver Cable (DC nn) when Remote
Electronics Kit (REK 2) is used
Optional additional subwoofers Σ
Connexions numériques vers le Bass Manager 7.1 cana
Connexions numériques vers le Bass Manager 7.1 canaConnexions numériques vers le Bass Manager 7.1 cana
Connexions numériques vers le Bass Manager 7.1 canaux haute définition
ux haute définition ux haute définition
ux haute définition
Pour augmenter le nombre de caissons de graves utilisés dans votre système, afin de constituer un Plane Wave
Bass Array™, il faut configurer les caissons comme illustré ci-dessous. Vous pouvez utiliser des cartes d’entrée
analogiques ou numériques. Les caissons de graves devraient être calibrés pour leur réponse dans le local (voir la
section Contrôles Acoustiques et Calibration). Le canal LFE doit être connecté au premier caisson de graves
