Manuel Utilisateur O 810 / O 870 Page 47 de 96 Version 01
Exemples d’interconnexion
Exemples d’interconnexionExemples d’interconnexion
Exemples d’interconnexion
Dans les schémas d’interconnexion suivants, nous avons pris comme exemple des enceintes O 300 et des caissons
de graves O 810. Vous pouvez bien sûr leur substituer d’autres produits de la gamme Klein + Hummel, par
exemple des O 410 et O 870. Pour constituer des systèmes équilibrés, référez-vous au “Guide de Sélection
Produits K+H”.
Right
Center
Right Surround
LFE
Left Back
Right Back
Left
Left Surround
Sum Output
Right
Center
Right Surround
Left Back
Right Back
Left
Left Surround
7.1 High Definition
Bass Manager
Internal Subwoofer Signal or
Driver Cable (DC nn) when Remote
Electronics Kit (REK 2) is used
Optional additional subwoofers Σ

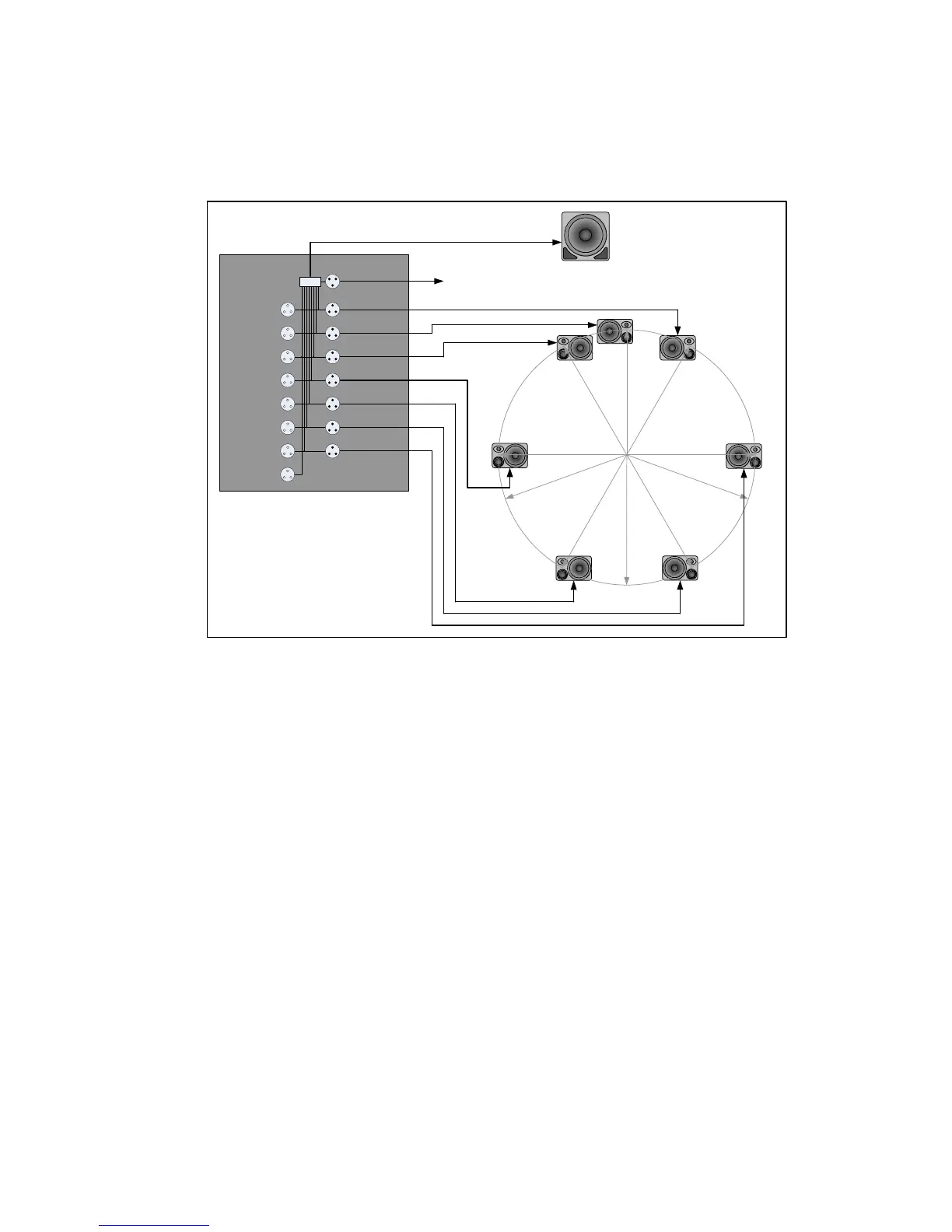

Connexions analogiques vers le Bass Manager 7.1 canaux haute
Connexions analogiques vers le Bass Manager 7.1 canaux haute Connexions analogiques vers le Bass Manager 7.1 canaux haute
Connexions analogiques vers le Bass Manager 7.1 canaux haute définition
définition définition
définition
Dans l’exemple de câblage ci avant, on se rend facilement compte que le Bass Manager 7.1 canaux haute
définition peut aussi être utilisé pour des signaux au format 1.0, 2.0, 3/1.0, 5.0, 5.1, 6.0, 6.1 et 7.1 (cinéma).
Une configuration moins évidente, mais très utile, est égalment possible. Connectez le signal 5.1 comme illustré
dans le schéma ci-dessous. De plus, vous pouvez connecter les deux canaux arrière inutilisés, constituant un
signal 2.0 distinct, et le caisson de graves sert à étendre dans le grave la réponse d’une seconde paire d’enceintes.
Veuillez noter que cette paire supplémentaire devrait être placée à la même distance que les enceintes principales
constituant le système 5.1 pour que le réglage de phase effectué sur le caisson de graves reste valide pour les
deux systèmes. Des distances d’écoute différentes exigent des réglages de phase différents.
