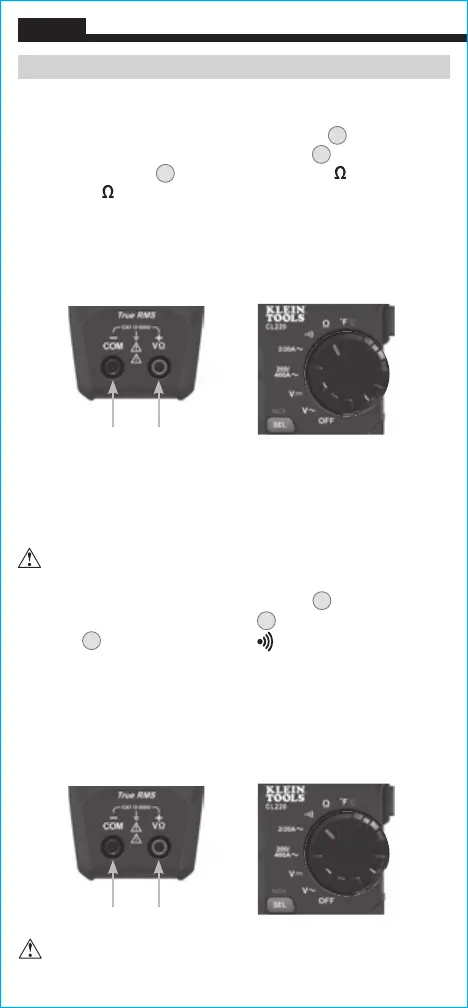

INSTRUCCIONES DE FUNCIONAMIENTO
MEDICIÓN DE RESISTENCIA
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector “COM” (COMÚN)
4
, y gire la perilla
selectora de función
2
a la posición de resistencia . El símbolo de
resistencia
aparecerá en la pantalla.
2. Desconecte la energía del circuito.
3. Mida la resistencia conectando los cables de prueba al circuito.
Elmedidor seleccionará automáticamente un rango para mostrar la
medición en el rango más adecuado.
NOTA: cuando el medidor está en la posición de medir resistencia y los
cables de prueba están en circuito abierto (no conectados a través de un
resistor), o cuando se está probando un resistor averiado, aparecerá en la
pantalla la leyenda OL. Esto es normal.
NO intente medir resistencia en un circuito activo.
CONTINUIDAD
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de prueba
NEGRO en el conector “COM” (COMÚN)
4
, y gire la perilla selectora de
función
2
a la posición de continuidad .
2. Desconecte la energía del circuito.
3. Pruebe la continuidad conectando el conductor o el circuito con los
cables de prueba. Si la lectura de la medición de resistencia es inferior
a 10Ω, se oirá una señal audible y en la pantalla se visualizará un valor
de resistencia que indicará la continuidad. Si el circuito está abierto,
aparecerá “OL” en la pantalla.
NO intente medir continuidad en un circuito activo.
Cable rojoCable negro
Cable rojoCable negro
