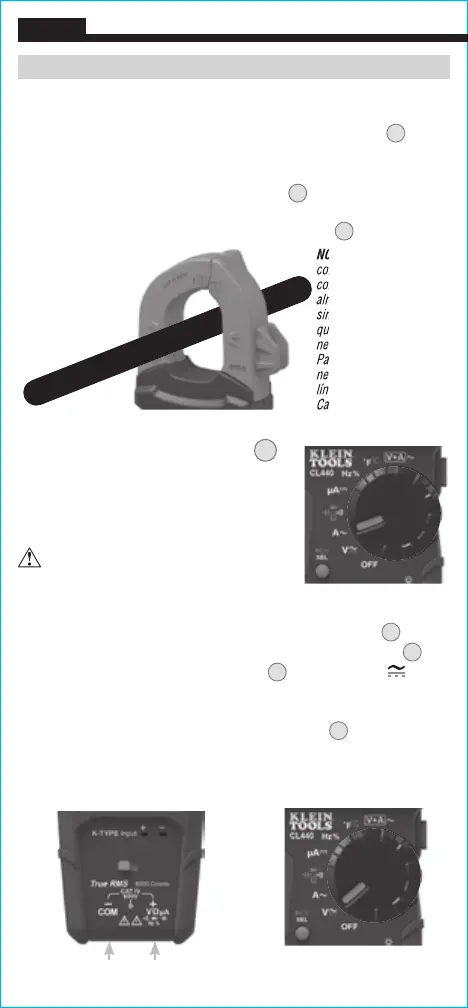

CORRIENTE CA (MENOS DE 600A)
La corriente CA se mide presionando el gatillo de la pinza
10
para
que estas se abran y colocándolas alrededor del cable que conduce
la corriente. Al medir, es necesario asegurarse de que la pinza esté
completamente cerrada soltando el gatillo
10
por completo, y de
que el cable pase perpendicularmente a través del centro de la
pinza y quede alineado con las marcas de flechas
11
.
Para medir la corriente realice lo siguiente:
1. Gire la perilla selectora de función
2
a la posición de A~.
2. Coloque la pinza alrededor del cable.
La medición de corriente aparecerá
en la pantalla.
Desconecte los cables de prueba
cuando mida con la pinza.
Cable rojoCable negro
NOTA: la medición de
corriente se puede hacer
colocando el gancho
alrededor de conductores
simples, pero no en cables
que tengan alambres
neutros y energizados.
Para estos casos se
necesita un divisor de
línea; se recomienda el
Cat. n.º69409 de Klein.
VOLTAJE CA/CD (MENOS DE 600V)
1. Inserte el cable de prueba ROJO en el conector VΩµA
5
y el
cable de prueba NEGRO en el conector “COM” (COMÚN)
4
,
y gire la perilla selectora de función
2
a la posición V para
medir voltaje CA o CD. El valor predeterminado de la función de
medición de voltaje del multímetro es CA. Para medir voltaje CD,
presione el botón “SELECT” (SELECCIONAR)
12
para alternar
entre los modos CA y CD. El icono de CA o de CD que aparece
en la pantalla indica el modo seleccionado. En la pantalla se
visualizará “AC” (CA) o “DC” (CD).
CABLECABLE
NOTA:
corriente se puede hacer
colocando el gancho
alrededor de conductores
simples, pero no en cables
que tengan alambres
neutros y energizados.
Para estos casos se
necesita un divisor de
línea; se recomienda el
Cat. n.º69409 de Klein.
