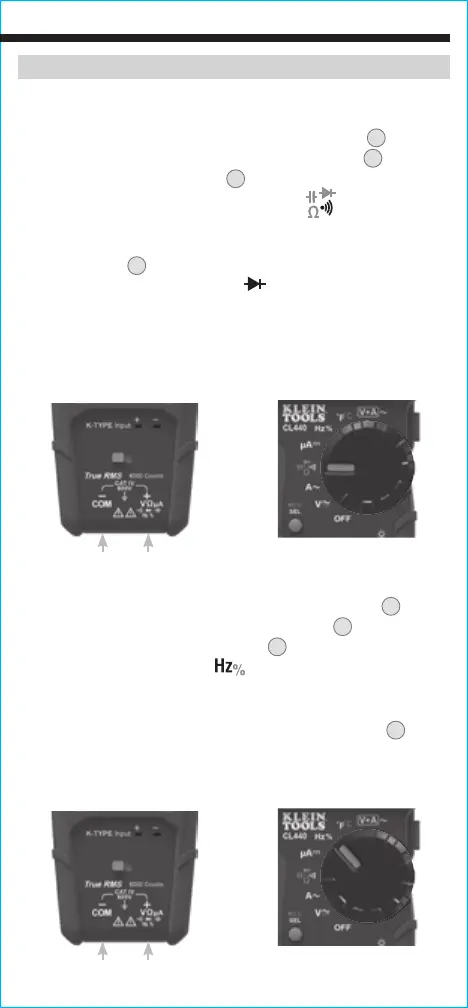

INSTRUCCIONES DE FUNCIONAMIENTO
PRUEBA DE DIODO
1. Inserte el cable de prueba ROJO en el conector VΩµA
5
y el cable
de prueba NEGRO en el conector “COM” (COMÚN)
4
, y gire
la perilla selectora de función
2
a la posición de Continuidad/
Resistencia/Capacitancia/Prueba de diodo
.
NOTA: la función predeterminada del multímetro en este modo
es la prueba de continuidad. Presione el botón “SELECT”
(SELECCIONAR)
12
tres veces para ingresar al modo de
pruebadediodo. El icono de diodo
aparecerá en la pantalla.
2. Haga que los cables de prueba toquen el diodo. Si en la pantalla se
visualiza una lectura de 200-800mV, hay polarización directa; y si
se visualiza “OL”, hay polarización inversa. Si un dispositivo está
en circuito abierto, se indicará “OL” en ambas polaridades. Si un
dispositivo está en cortocircuito, se indicará 0mV aproximadamente.
FRECUENCIA/CICLO DE SERVICIO
1. Inserte el cable de prueba ROJO en el conector VΩµA
5
y el
cable de prueba NEGRO en el conector “COM”
4
(COMÚN),
y gire la perilla selectora de función
2
a la posición de
frecuencia/ciclo de servicio
.
NOTA: la función predeterminada del multímetro en este modo es
la prueba de frecuencia. Para ingresar al modo de prueba de ciclo
de servicio, presione el botón “SELECT” (SELECCIONAR)
12
una
vez. Asegúrese de que el icono correspondiente (
Hz
o
%
) aparezca
en la pantalla.
2. Realice la medición conectando los cables de prueba al circuito.
Cable rojoCable negro
Cable rojoCable negro
