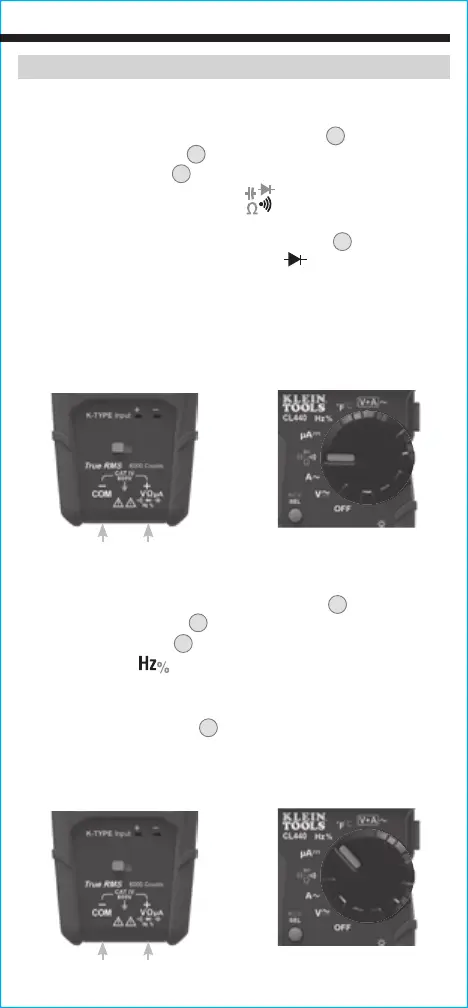

INSTRUCTIONS D’UTILISATION
TEST DE DIODE
1. Insérez le fil d’essai ROUGE dans la priseVΩµA
5
et le fil d’essai
NOIR dans la priseCOM
4
, puis tournez le commutateur de
sélection de fonctions
2
pour sélectionner le réglage Continuité/
Résistance/Capacité/Test de diode
.
REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de
continuité. Appuyez sur le bouton SELECT (sélection)
12
trois fois pour
entrer en mode Test de Diode. L’icône Diode
apparaît à l’écran.
2. Touchez à la diode avec les fils d’essai. Une lecture de 200 à 800mV
à l’écran indique une polarisation directe et «OL» (Supérieur à la
limite) indique une polarisation inverse. Un appareil dont le circuit est
ouvert indique «OL» (Supérieur à la limite) dans les deux polarités.
Un appareil court-circuité affiche approximativement 0mV.
FRÉQUENCE/CYCLE DE SERVICE
1. Insérez le fil d’essai ROUGE dans la priseVΩµA
5
et le fil d’essai
NOIR dans la priseCOM
4
, puis tournez le commutateur de
sélection de fonctions
2
pour sélectionner le réglage Fréquence/
Cycle de service
.
REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de
fréquence. Pour passer au mode Test de cycle de service, appuyez sur
le bouton SELECT (Sélection)
12
une fois. Assurez-vous que l’icône
appropriée (
Hz
ou
%
) apparaît à l’écran.
2. Prenez une mesure en connectant les fils d’essai de part et d’autre
ducircuit.
Fil rougeFil noir
Fil rougeFil noir
