KLIPPO LAWNMASTER - Inställning Av Klipphöjd

3
ARBETSTEKNIK
Reglage
Gasreglage
Gasreglaget sitter på mitten av det övre styrhandtaget. För
att sätta igång en kall motor, fl ytta reglaget framåt och sätt
chokereglaget som sitter på förgasaren i maxläge. Efter
starten, för långsamt tillbaka chokereglaget till utgångslä-
get. Använd inte choken för att starta motorn om den är
varm. Tänk på att motorns hastighet styr klilpparens och
knivcylinderns hastighet.
Knivkoppling
Knivkopplingen (A) fjädrar tillbaka till frånkopplingsposition.
Tryck in knivkopplingen mot styrhandtaget för att koppla
in knivcylinderdriften. Släpp kopplingen för att koppla från
knivcylinderdriften.
Koppling för drivning
Kopplingen för drivning (C) fjädrar tillbaka till frånkopp-
lingsposition. Kopplingen för drivning (C) fjädrar tillbaka till
frånkopplingsposition. Tryck in kopplingen för drivning för
att koppla in bakre rullens drift. Släpp kopplingen för att
koppla ifrån bakre rullens drift.
Starthandtag
Starthandtaget används för att dra igång motorn. Grip
starthandtaget, drag med höger hand långsamt ut start-
linan tills ett motstånd känns (starthakarna griper in) och
gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan
runt handen.
Styrhandtag
Koppligskablar och -spakar är fabriksmonterade på
styrhandtaget och klipparen. Fäst det övre styrhandtaget
på klipparen med de medföljande bultarna så att sponten
på nedre styrhandtaget på in i springan på det övre.
Handtagets höjd och position kan ändras för att anpassa
till användaren genom lossande av bultarna som fäster det
nedre handtaget mot klipparen chassi och placering av det
i önskad springa. Sätt därefter tillbaka bulltar och muttrar
och dra åt dem.

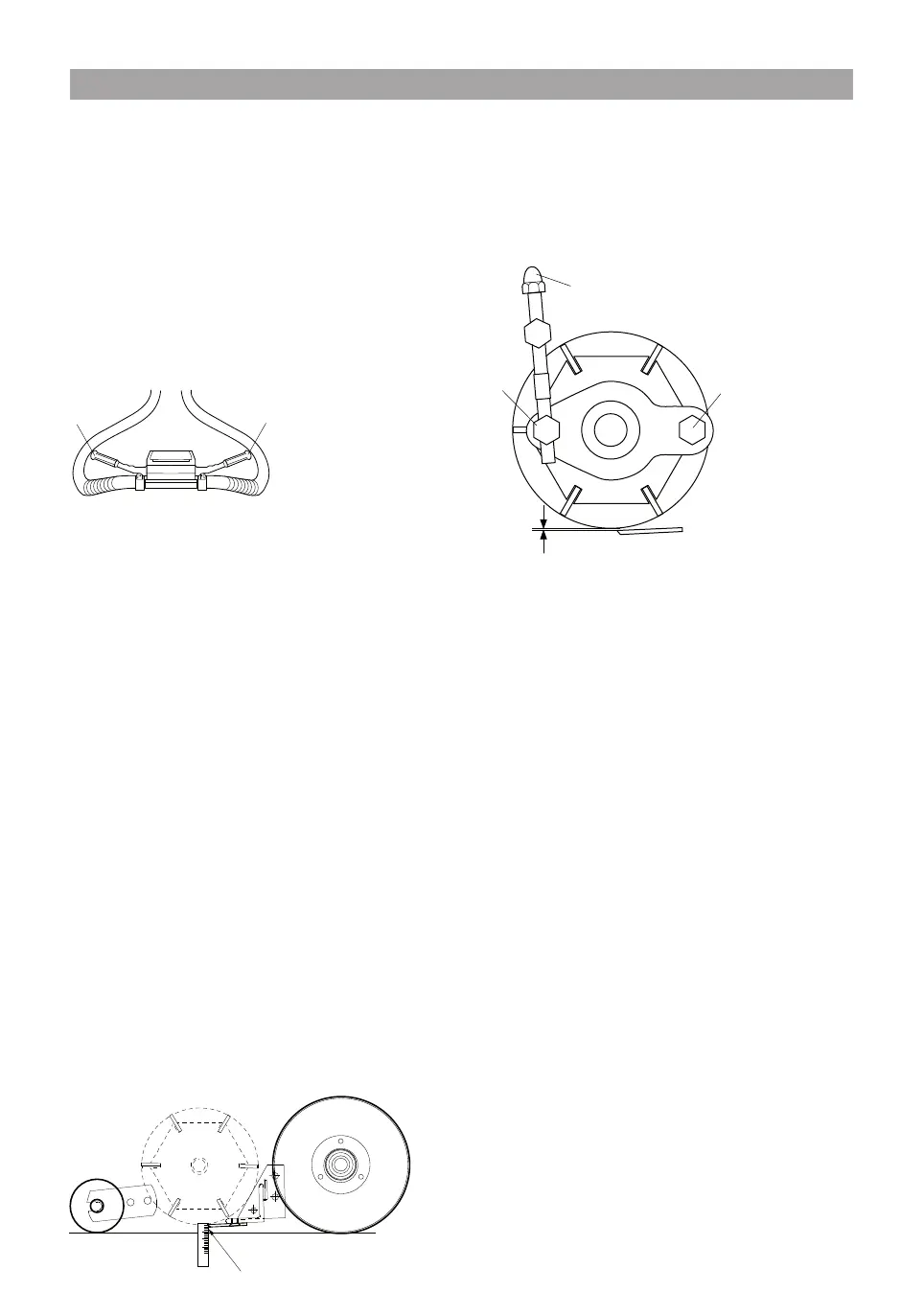

Inställning av klipphöjd
Klipphöjden bestäms av främre och bakre rullarnas ställ-
ning. Den kan variera mellan 7 mm och 30 mm och juste-
ras med hjäjlp av en handratt av plast (2 st på Golfmodel-
len). Man ökar klipphöjden genom att vrida ratten/rattarna
medsols och vice versa. Om man vill ha en speciell klipp-
höjd, bör man förbinda de bakre och de främre rullarna och
mäta den normala höjden till underknivens klippunkt och
justera ratten/rattaran för att erhålla korrekt klipphöjd.
Inställning av knivcylinder och underkniv
Det är nödvändigt att förhållandet mellan underkniven
och knivcylindern är väl inställt och att skäreggarna hålls
vassa för att åstadkomma ett gott klippresultat, miskad
energikonsumtion och längre livslängd hos eggarna. Utför
följande före arbetets början och kontrollera inställningarna
på nytt efter 2-3 timmars klippning eller när klippresultatet
blir sämre.
Klippsystem
Kontrollera att knivcylindern är rätt justerad i förhållande till
underkniven genom att hålla ett mellanlägg på 0,05 mm
mellan knivcylindern och underkniven. Snurra försiktigt
cylindern manuellt och kontrollera att mellanlägget berör
alla punkter längs med kniven. Håll mellanlägget platt på
underkniven.
Om justering behövs, gör enligt följande:
Skruva justerskruven (A) medsols omväxlande på varje sida
samtidigt som du roterar klippcylindrarna med mellanlägget
på underkniven till det är i ”fl yktig” kontakt med klippcylin-
dern i hela dess längd. Gör om kontrollen och gör mindre
justeringar med skruven (A) om nödvändigt.
OBS! Det ska alltid vara ett mellanrum på 0,05 mm mellan
underkniven och knivcylindern för att få en snygg lieklipp-
ning. Överspänn INTE lagerhuset och låsmuttrarna (B) och
(C).
Om grässtrån inte klipps rakt av, måste underknivens
framsida slipas om. Detta måste göras av en auktoriserad
verkstad på en väl underhållen slipmaskin av god kvalitet
för undereknivar. Vid stark förslitning måste både knivcylin-
dern och underkniven slipas om.
Uppsamlare
Stäng alltid av motorn före montering eller borttagning av
uppsamlaren. Gräsklipparen kan användas med eller utan
uppsalmlare. Normalt blir gräsmattans kvalitet bättre utan
uppsamlare. Därför bör man klippa gräset två gånger. För
att monteraa uppsamlaren, ställ den framför klipparen och
ta tag i handtaget på framsidan och övre kanten. Lyft upp-
samlaren och se till att krokarna hakar fast på varje sida av
klipparens ram. Sänk sedan ner uppsamlaren på plats så
att den sitter rätt på klipparen. För att ta bort uppsamlaren,
gör detsamma i omvänd ordning.
7 - 30 mm
A
C
B
0.05 mm
A
C
