Conexión de los altavoces. 2.
Panel de terminales del P-39F
Las terminales positivas y negativas de los pares de terminales de agudos, frecuencias medias y bajos vienen
unidas con una banda triple. En la caja de accesorios viene un par de bandas dobles para el cableado doble.
Esta es la manera de preparar el panel de terminales para cada opción de cableado.
Cableado estándar (sencillo)
Las bandas se dejan en posición tal como vienen. Los cables se pueden conectar a cualquier par de terminales.
Se necesitan dos cables de altavoz de igual longitud, uno para cada altavoz.
Desatornille parcialmente una de las terminales positivas y una de las terminales negativas. Conecte la terminal
positiva roja (+) del altavoz al conductor con banda o (si tiene un cable a la medida) al conductor designado
por el fabricante del cable. Conecte la terminal negativa negra (–) al conductor sin banda. No conecte el
amplificador todavía.
Nota importante
Después de conectar y poner de pie los altavoces, las conexiones no se ven. Recomendamos enfáticamente
identificar los cables para eliminar posibles dificultades más adelante.
AMPLIFICADOR
ALTAVOZ DERECHO
ALTAVOZ IZQUIERDO
HFHF
MFMF
LFLF
HFHF
MFMF
LFLF

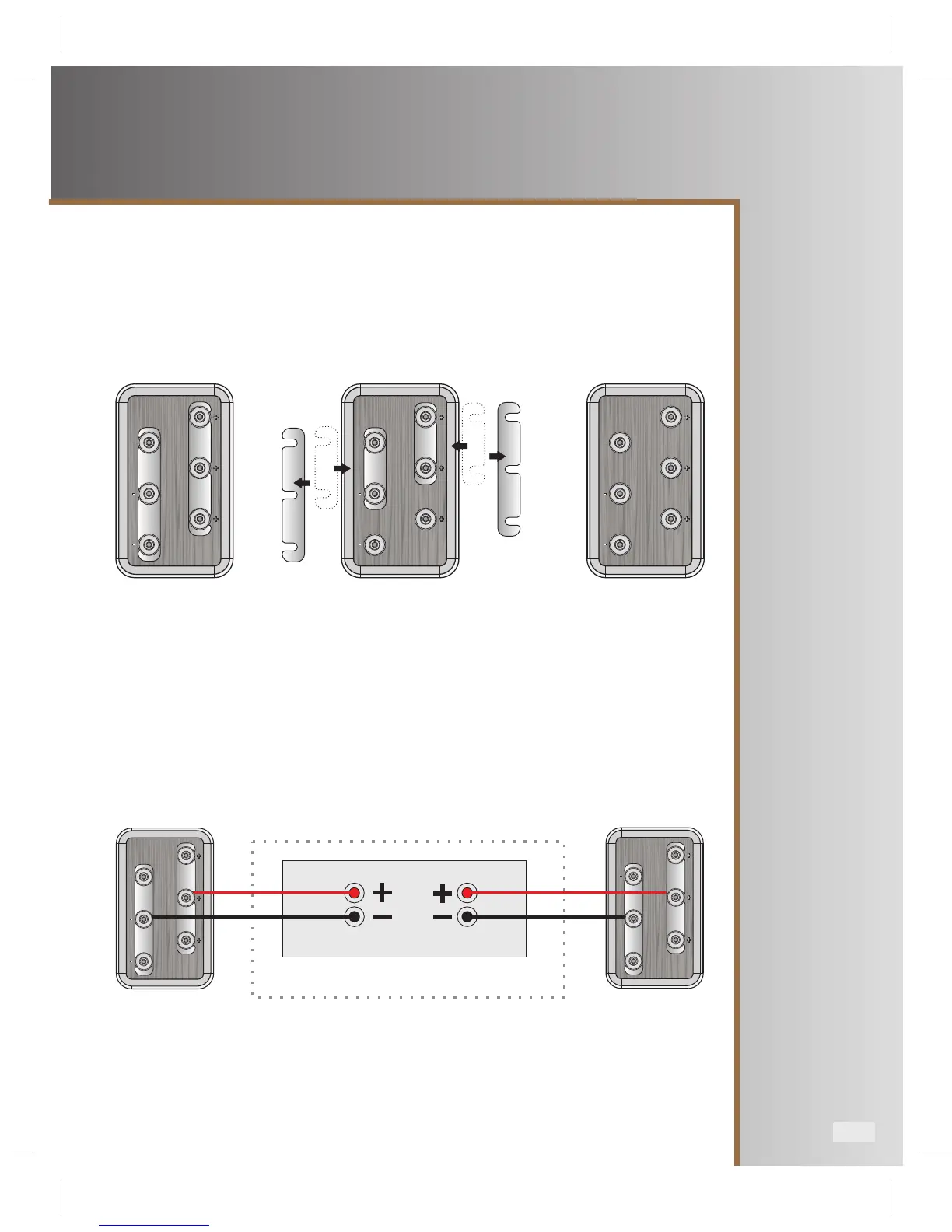

Conexión estándar
HFHF
MFMF
LFLF
Conexión de cableado doble
Conexión de cableado triple
No se necesita
ninguna preparación
Afloje las terminales.
Quite las bandas triples e inserte las
bandas dobles como se muestra.
Apriete las terminales a mano.
Afloje las terminales.
Quite las bandas triples.
Apriete las terminales
a mano.
HFHF
MFMF
LFLF
HFHF
MFMF
LFLF
