Anschluss der Lautsprecher – 2

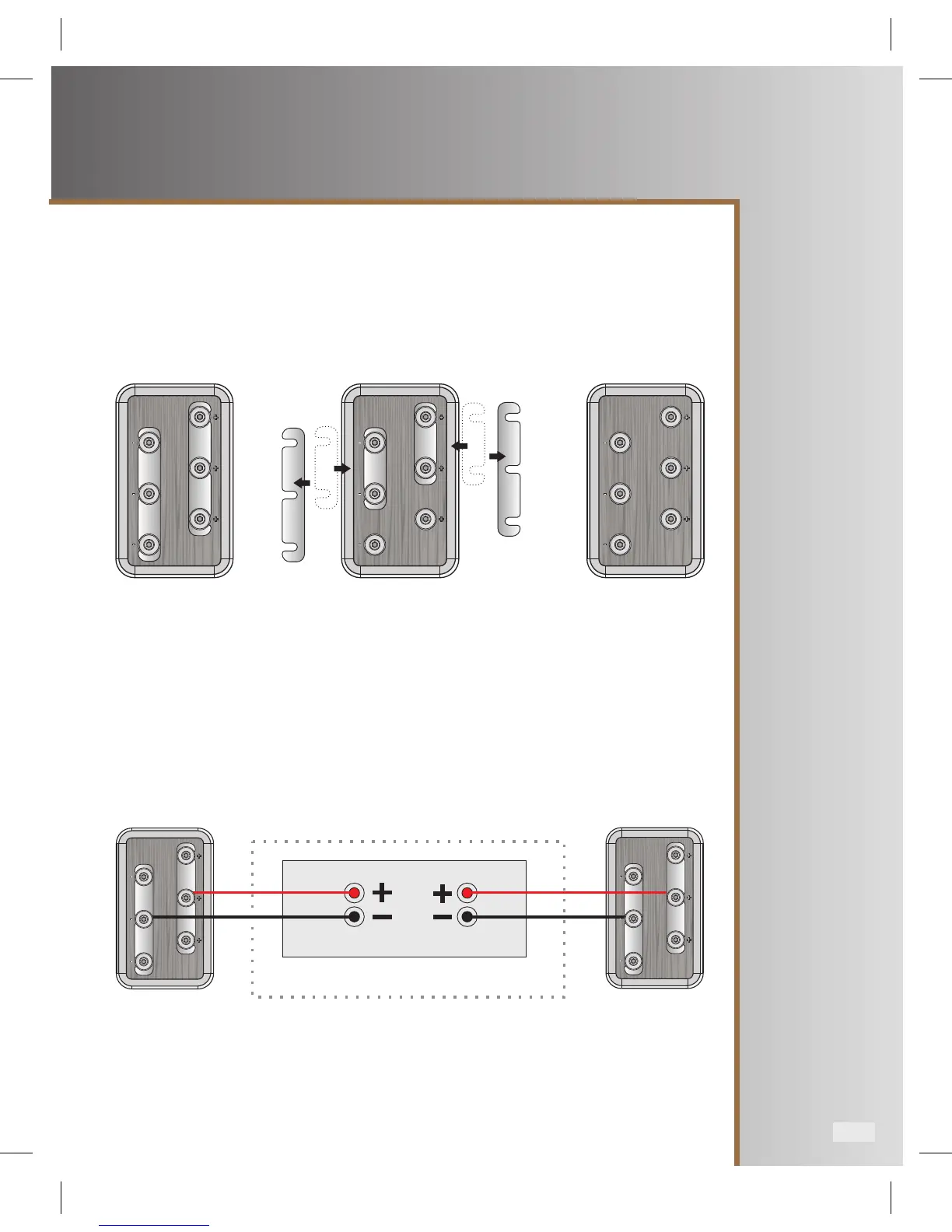

Anschlüsse am P-39F
Bei Lieferung sind die positiven und negativen Terminals der Hochtöner-, Mitteltöner- und Bass-Anschlusspaare
mit einem Dreiwegstreifen verbunden. Im Zubehörkarton befindet sich ein Paar Doppelstreifen für das Bi-
Wiring. So bereiten Sie das Anschlussfeld für die jeweilige Anschlussmethode vor.
Standardanschluss (Einfach)
Die Streifen bleiben, wie sie geliefert wurden. Der Anschluss kann an jedem Terminalpaar vorgenommen
werden. Sie benötigen zwei Lautsprecherkabel gleicher Länge, eines für jeden Lautsprecher.
Schrauben Sie einen positiven und einen negativen Anschluss teilweise los. Verbinden Sie das positive (+) ROTE
Terminal des Lautsprechers mit der gestreiften Ader oder (wenn Sie ein spezielles Kabel verwenden) mit der
vom Kabelhersteller entsprechend markierten Ader. Verbinden Sie das negative (-) SCHWARZE Terminal mit der
nicht markierten Ader. Schließen Sie den Verstärker jetzt noch nicht an.
Wichtiger Hinweis. Nachdem Sie den Lautsprecher angeschlossen und aufrecht gestellt haben, sind die
Anschlüsse nicht mehr sichtbar. Wir empfehlen sehr, jedes Kabel entsprechend zu markieren, so dass Sie später
keine Probleme haben.
VERSTÄRKER
RECHTER LAUTSPRECHER
LINKER LAUTSPRECHER
HFHF
MFMF
LFLF
HFHF
MFMF
LFLF
Standardanschluss
HFHF
MFMF
LFLF
Bi-Wiring Tri-Wiring
Keine Vorbereitung
erforderlich
Lockern Sie die Terminals.
Entfernen Sie die Dreifachstreifen und
bringen Sie die Doppelstreifen wie gezeigt an.
Ziehen Sie alle Terminals wieder handfest an.
Lockern Sie die Terminals.
Entfernen Sie die
Dreifachstreifen.
Ziehen Sie alle Terminals
wieder handfest an.
HFHF
MFMF
LFLF
HFHF
MFMF
LFLF
9
