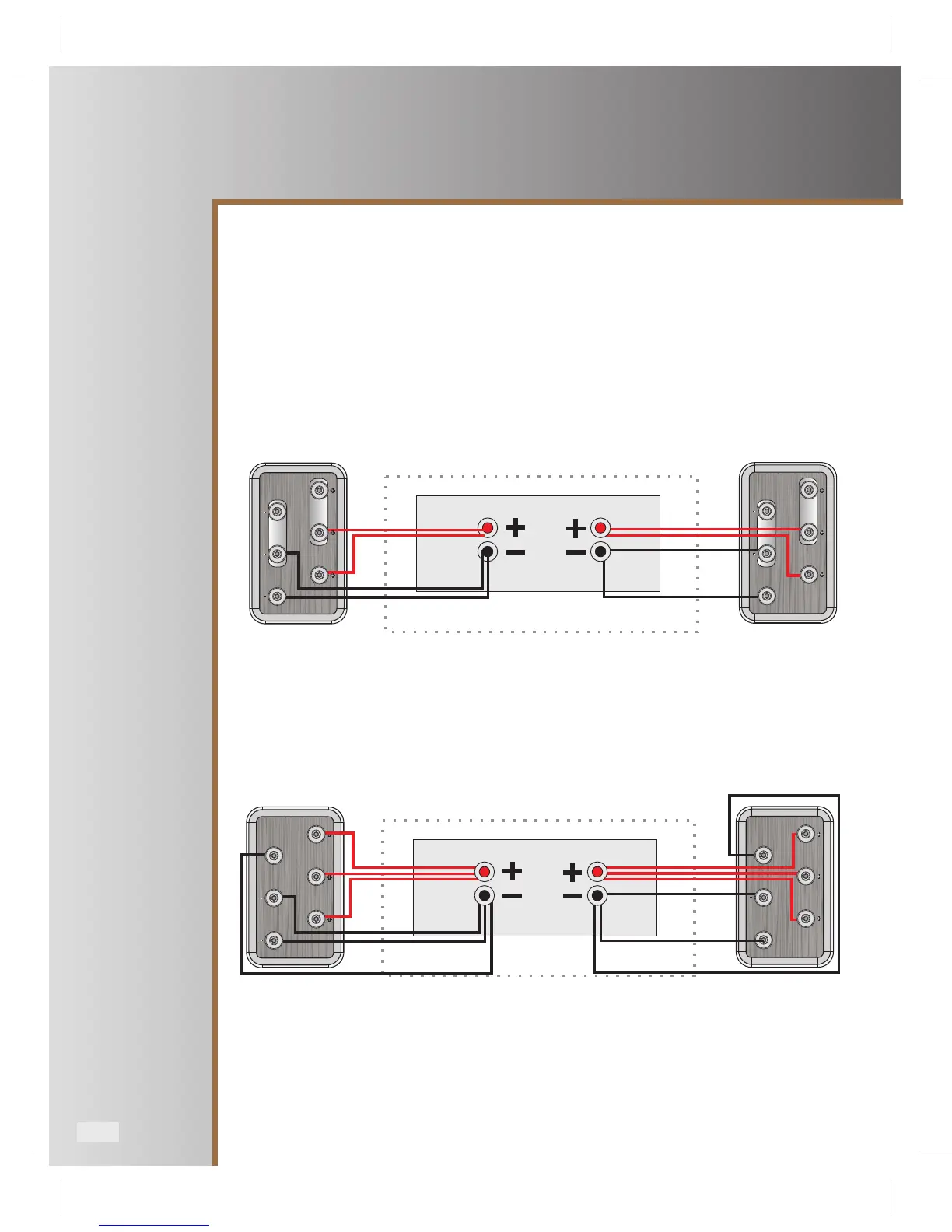

Collegamento dei diffusori – 3
Cablaggio doppio
Riduce le interazioni indesiderate tra i driver dei bassi e quelli delle frequenze midrange e alte.
Per realizzare un vero cablaggio doppio, collegare cavi separati dai terminali dei bassi e da quelli delle
frequenze midrange/alte a un connettore comune dell'amplificatore. Molti produttori di cavi offrono
cavi appositi: in una stessa guaina sono riuniti quattro cavi; si elimina così la necessità di usare cavi
separati fisicamente e si semplifica la connessione. In tutti i casi, il metodo di connessione non cambia.
Preparare il pannello di crossover come illustrato nella pagina precedente. Procedere come si farebbe
per il cablaggio standard ma collegare un cavo ai terminali dei bassi sul diffusore, e un secondo cavo ai
terminali delle frequenze midrange e alte. Vedere lo schema di collegamento. Una volta eseguita la
connessione, serrare tutti i morsetti con la chiave in dotazione come illustrato in precedenza.
Cablaggio triplo
Consiste nel collegare tutti gli elementi del diffusore separatamente all'amplificatore.
Per eseguire il cablaggio triplo occorre togliere le due piattine che collegano le coppie di terminali e
poi collegare i tre cavi come illustrato nello schema seguente. Una volta eseguita la connessione,
serrare tutti i morsetti con la chiave in dotazione come illustrato in precedenza.
Nota bene. Una volta eseguite le connessioni e collocato il diffusore in posizione verticale, le
connessioni non sono visibili. Si suggerisce vivamente di identificare ciascun cavo per eliminare
problemi a valle.
AMPLIFICATORE
DIFFUSORE DESTRO
DIFFUSORE SINISTRO
HFHF
MFMF
LFLF
HFHF
MFMF
LFLF
AMPLIFICATORE
DIFFUSORE DESTRO
DIFFUSORE SINISTRO
HFHF
MFMF
LFLF
LFLF
HFHF
MFMF
10
