CAISSON DE GRAVE
ATTENTION: Assurez-vous que le caisson de grave est débranché du courant électrique
avant de le connecter à quoi que ce soit. En l’absence de sortie pour caisson de grave
sur votre ampli-tuner, un branchement alternatif serait de connecter les sorties du
préamplificateur des canaux droit et gauche de votre ampli-tuner (si fourni) à l’entrée
gauche/LFE et droite sur le caisson de grave.
1) VOYANT DEL DE MISE SOUS TENSION: Situé sur l’enceinte avant, ce voyant
DEL indique si l’amplificateur intégré est allumé. Le voyant DEL sera vert quand
l’amplificateur est en marche et qu’il reçoit un signal. Si le voyant DEL est éteint,
l’amplificateur est éteint. Pour plus d’information sur les fonctions de contrôle
mentionnées dans ce manuel et sur la gestion des basses, consultez votre détaillant ou
le site www.klipsch.com
2) INTERRUPTEUR DE MISE SOUS TENSION: Lorsque l’interrupteur est position « ON/
AUTO », le caisson de grave s’allumera automatiquement lorsqu’il reçoit le signal. Il se
mettra automatiquement en mode « Standby » au bout de 15 à 20 minutes sans recevoir
de signal. Lorsque l’interrupteur est en position « OFF », le caisson de grave restera
éteint jusqu’à ce que l’interrupteur soit remis manuellement sur la position « ON/AUTO ».
3) GAIN: Si votre caisson de grave est connecté à une sortie de caisson de grave sur
un ampli-tuner « surround », commencez par régler le niveau du volume du caisson
de grave à moitié ou sur la position 0 dB. Augmentez ensuite le volume (ou gain) du
caisson de grave jusqu’à ce que le niveau de volume du caisson de grave corresponde à
la sortie de vos enceintes principales. Une fois que ce réglage est terminé, le volume sur
l’amplificateur principal de votre système ou préamplificateur sera à la fois le volume
de votre caisson de grave et de vos enceintes. Si votre caisson de grave est connecté
aux sorties droite/gauche du préamplificateur d’un ampli-tuner, il n’y aura pas besoin de
régler le volume du caisson de grave sur cet ampli-tuner avant de régler le volume du
caisson de grave.
4) CONTRÔLE DE FILTRE PASSE BAS: Le point de répartition choisi détermine le point
où les fréquences de passe bas sont transmises des enceintes au caisson de grave. Pour
le réglage du point de répartition de l’ampli-tuner, placez le bouton de filtre de passe
bas au point le plus éloigné à droite (160 Hz). Réglez le point de répartition en fonction
de la taille des enceintes principales droite/gauche que vous utilisez dans le système. En
règle générale, pour des enceintes colonnes plus grandes, réglez le point de répartition
entre 50 Hz et 90 Hz. Si vous utilisez de petites enceintes « bibliothèque » ou satellites
comme enceintes principales, réglez le point de répartition entre 90 Hz et 150 Hz. Plus
l’enceinte est petite, plus le réglage sera élevé jusqu’à ce que les fréquences basses
se marient bien entre les enceintes et le caisson de grave une fois que votre système
sera complètement branché. Si votre ampli-tuner ne dispose pas d’un réglage du point
de répartition, réglez à la place le filtre de passe bas sur le caisson de grave dans les
fourchettes de réglage recommandées (voir le manuel de l’ampli-tuner pour plus de
renseignements sur le réglage).
5) PHASE 0/180: Ce contrôle est utilisé pour coupler acoustiquement la sortie de votre
caisson de grave avec vos enceintes principales. Sélectionnez la position 0˚ ou 180˚
dans laquelle votre caisson de grave a le plus de puissance en position d’écoute.
Serial No.
Designed with pride in Indianapolis
CAN ICES-3(B)/NMB-3(B)
This device complies with Part 15 of FCC Rules
and Industy Canada License-exempt RSS-210.
Operation is subject to following two
conditions:
(1) this device may not cause harmful
interference, and
(2) this device must accept any interference
received. including interference that may cause
undesired operation.
Made in China
3502 Woodview Trace
Indianapolis, IN, USA
Model: R-8SW
LFE40Hz
80Hz 120Hz
ON
0°
180°
AUTO
OFF
MIN 11
GAIN LOW PASS
(Hz)
PHASE
LINE IN
/LFE
R
L
100-240V ~ 50/60Hz
2A
AC IN
SYNC

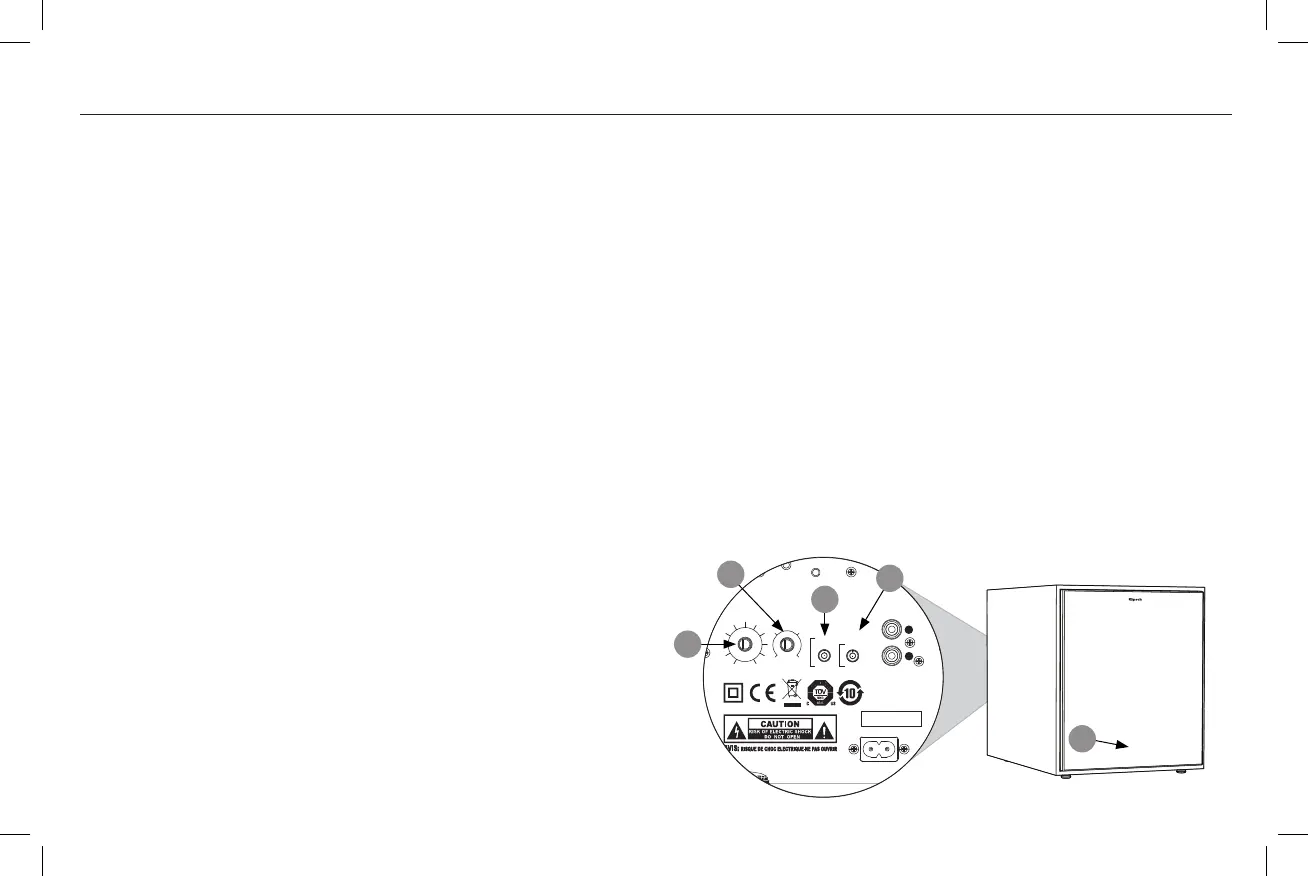

1) VOYANT DE MISE SOUS TENSION DEL
2) INTERRUPTEUR DE MISE SOUS TENSION
3) GAIN
4) CONTRÔLE DE FILTRE PASSE BAS
5) PHASE
1
2
5
3
4
