30 Beschreibung des Osmometers K-7400
Messung ausgelegt sein. Für die Durchführung der Messungen und auch
der Kalibrierungen ergibt sich kein Unterschied.
1 Mutter
2 Thermistorträger
3 Kontermutter
4 Messkopfboden
5 Konus
6 Adapter für
Glasmessgefäße
7 Thermistor
8 Rührdraht
9 Glasmess
g
efäß

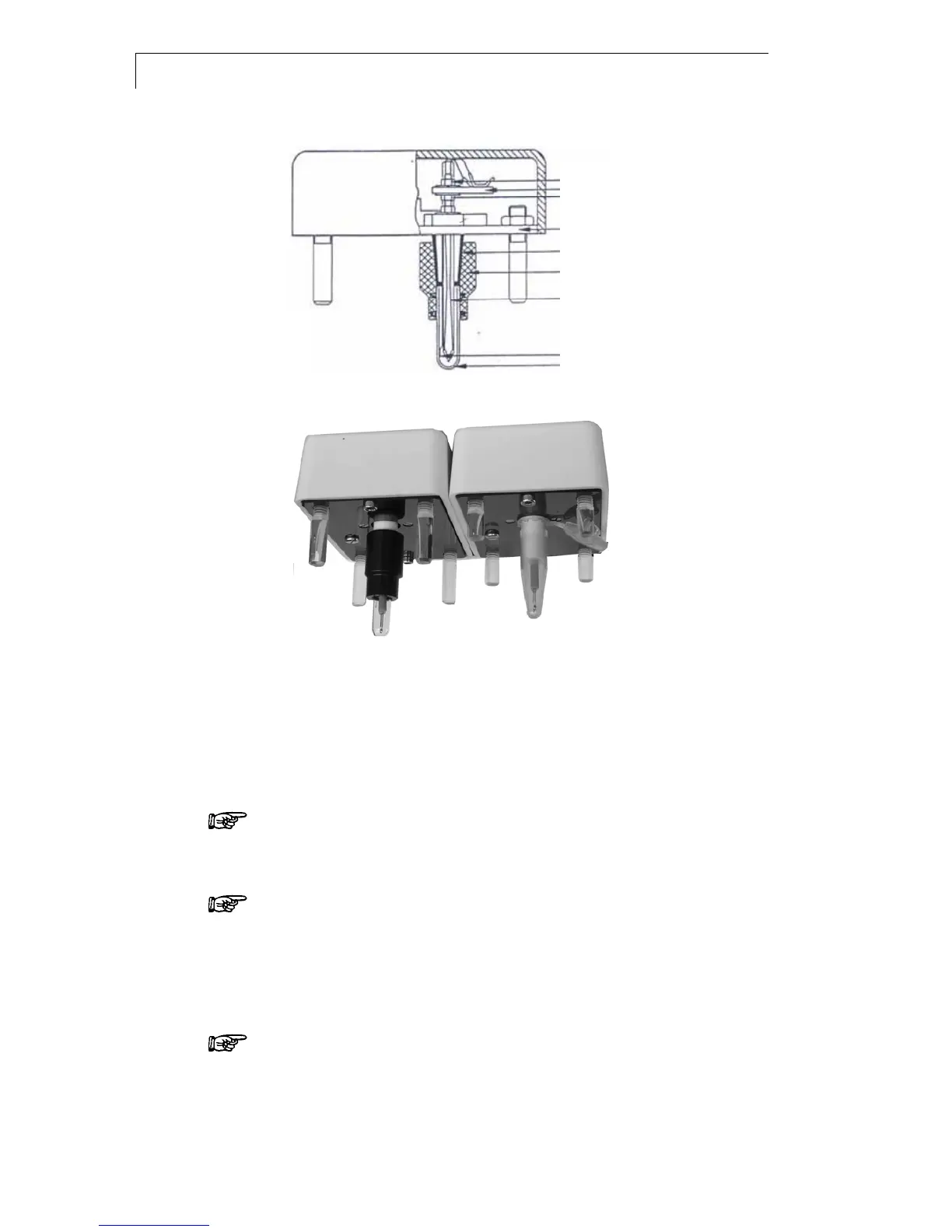

Abb. 25 Messkopfschema des Osmometers K-7400
Abb. 26 Messköpfe des Osmometers K-7400 für Glas- (A) und
Kunststoffmessgefäße (B)
Der offensichtliche Unterschied zwischen den Glas- und den
Plastikgefäßen besteht in ihrer Befestigung. Während die
Kunststoffgefäße einfach und direkt vom Messkopfkonus gehalten
werden, müssen die zylindrischen Glasgefäße in den Adapter eingeführt
werden. Daraus ergibt sich auch notwendiger Weise die unterschiedliche
Stützfußlänge.
Die Messköpfe können nicht einfach durch Aufsetzen oder
Entfernen des Gummiadapters ineinander umgewandelt werden.
Unterschiede, unter anderem im Wärmeleitverhalten, erfordern
auch interne Auslegungsdifferenzen der Messköpfe.
Ein Wechsel des Messkopfes macht zwingend eine Vorkalibrierung
des Gerätes zur Anpassung an den Messkopf erforderlich (siehe
SOP 2 auf Seite 35).
Der Messkopf wird nun so auf die Deckplatte gestellt, dass das
Probengefäß in das Kühlfach hinein ragt. Das Gerät ist jetzt messbereit.
Messkopflagerung
Grundsätzlich soll der Messkopf mit einem aufgesetzten Vial
gelagert werden.
Für ein zeitweises Ablegen des Messkopfes während der Arbeit mit dem
Osmometer können Sie diesen ohne Vial auf den vier Füßen auf der
Gerätehaube ablegen.
A B
