INSTRUCCIONES DE ENSAMBLAJE

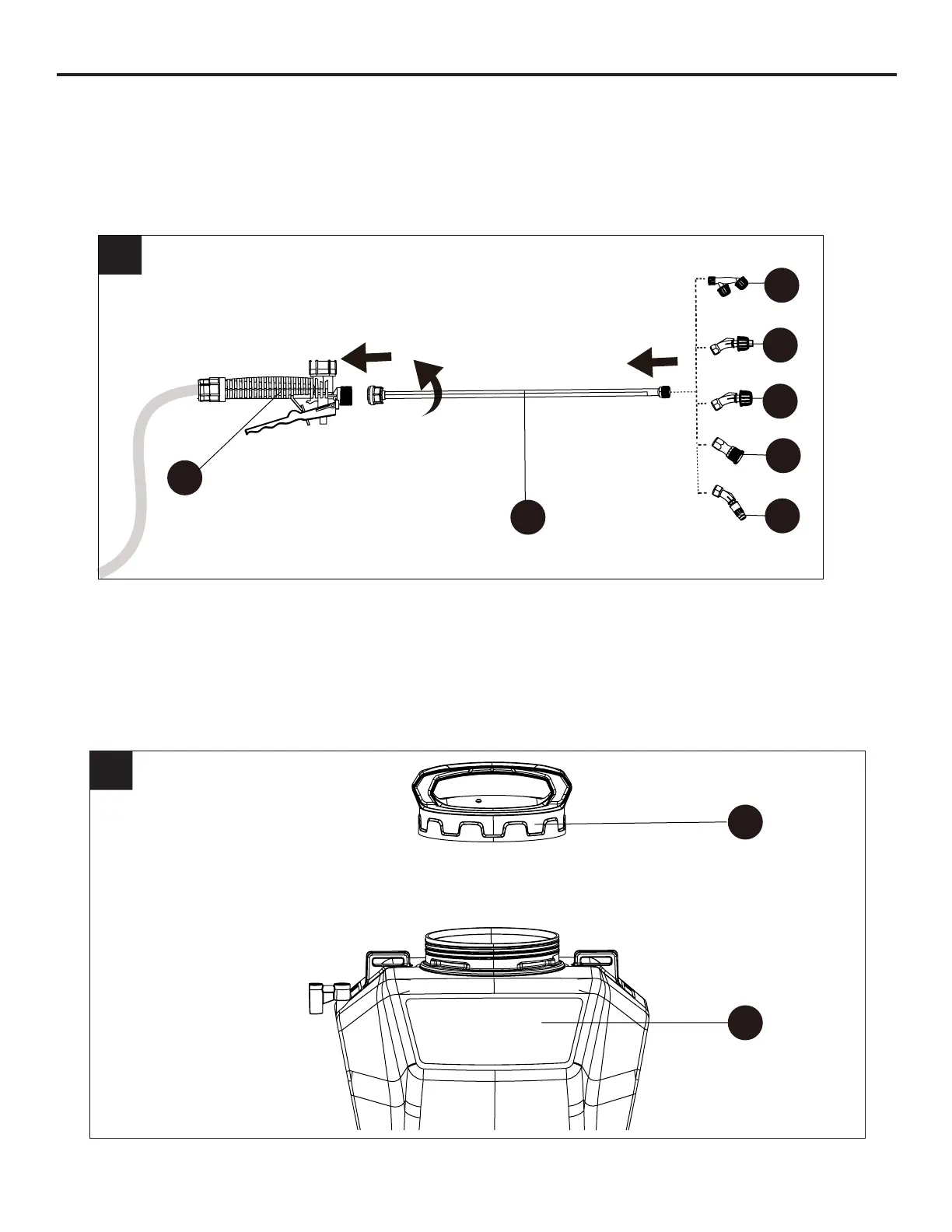

1. ENSAMBLAJE DE LA PISTOLA
• Conecte la boquilla (F1-F5) a la vara (G), gire en dirección de las manecillas del reloj hasta que
las lengüetas se bloqueen en su lugar para garantizar una conexión sin fugas.
• Conecte la vara (G) al mango de la pistola (H), gire en dirección de las manecillas del reloj hasta
que las lengüetas se bloqueen en su lugar para garantizar una conexión sin fugas.
2. ENSAMBLAJE DE LA TAPA DEL TANQUE
• Conecte la tapa del tanque (A) al tanque (B), gire en dirección de las manecillas del reloj hasta
que las lengüetas encajen en su lugar.
2
A
B
G
H
1
F5
F1
F2
F3
F4
