30

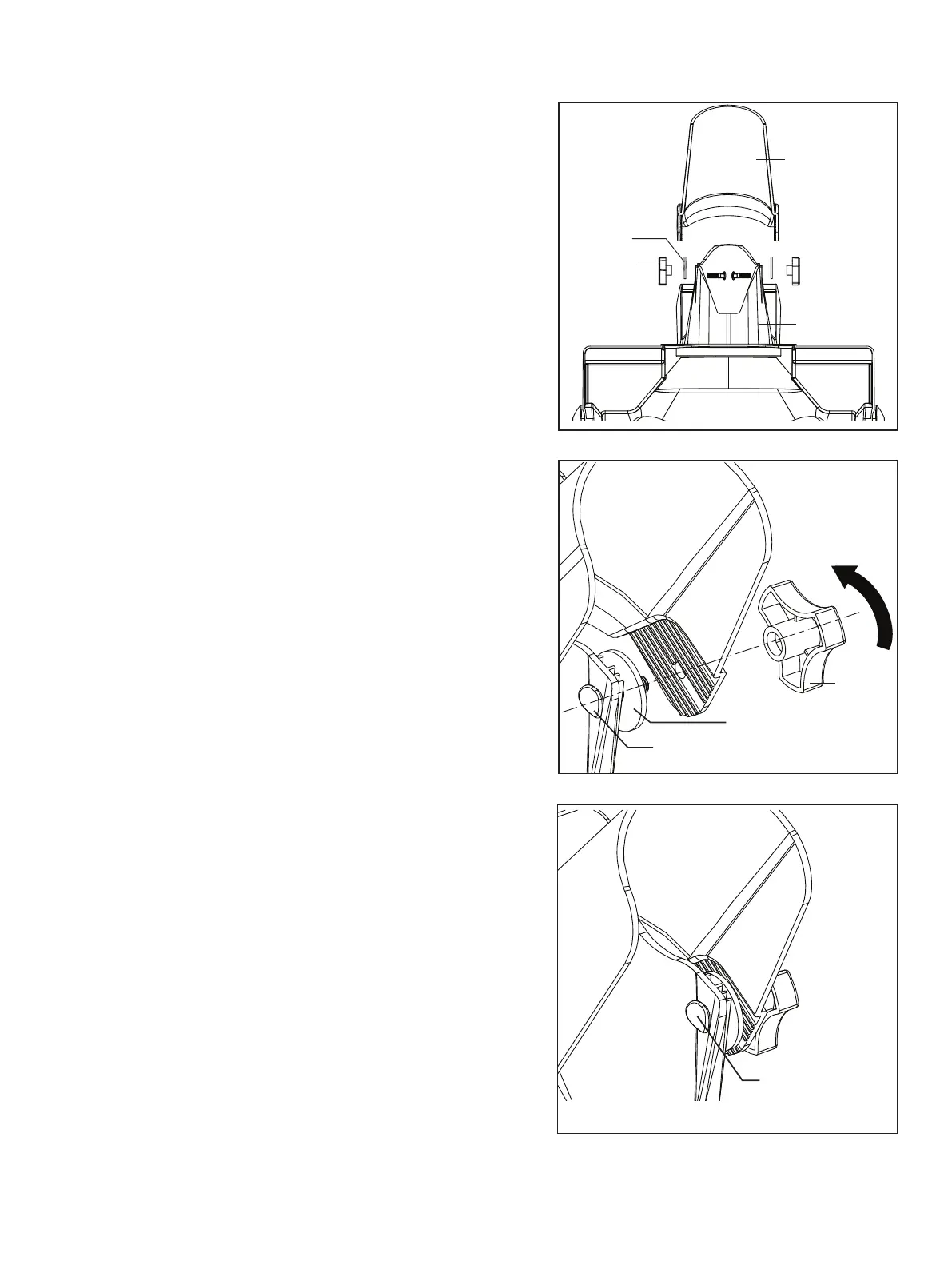

2. ENSAMBLAJE DEL CONDUCTO DE DESCARGA
• Coloque el deector del conducto sobre el conducto
de descarga, alinee los orificios y coloque la
arandela entre el deector y el conducto.
• Fije los pernos con cabeza de hongo y las perillas.
Asegúrese de que las perillas estén apretadas.
• Gire la manivela en dirección de las manecillas
del reloj para asegurarse de que el conducto de
descarga y el deector estén en su posición.
Deflector del
conducto
Arandela
Perilla del
deflector
Conducto de
descarga
Perno con cabeza
de hongo
Perilla del
deflector
Arandela
Perno con cabeza
de hongo
