INSTRUCCIONES DE ENSAMBLAJE
ADVERTENCIA
• No se descuide por el hecho de conocer cómo funciona el producto. Recuerde que un descuido
de una fracción de segundo es suciente para provocar lesiones graves.
• No utilice ningún acoplamiento o accesorio que el fabricante de este producto no recomiende.
• Si utiliza acoplamientos o accesorios no recomendados, puede sufrir lesiones personales graves.

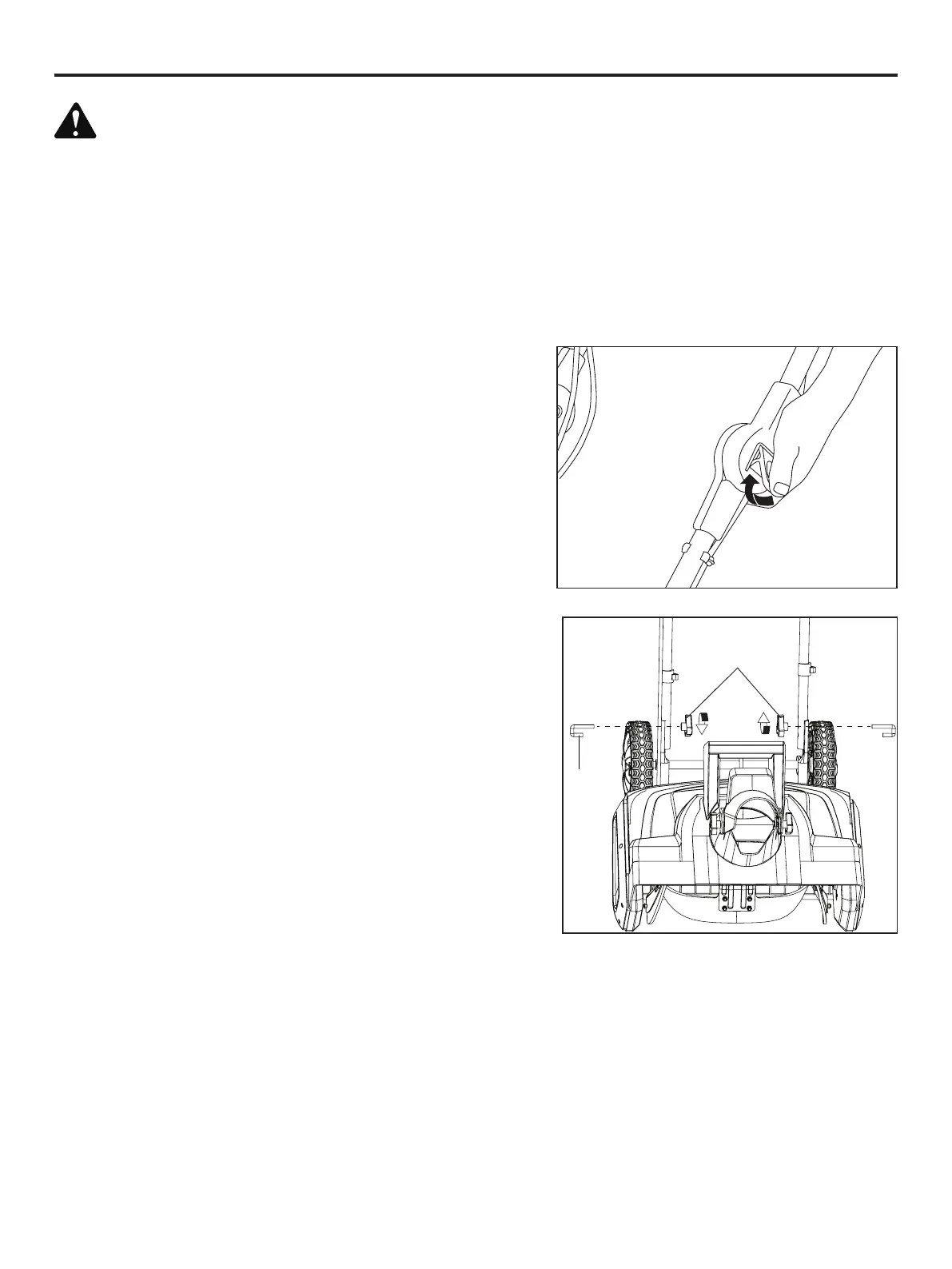

• Asegure la conexión del ensamble de la manija
central a la manija superior mediante la jación de
las trabas de manija a cada lado.
• Alinee los oricios en la parte inferior del ensamble
de la manija central con los de la manija inferior.
• Asegure el ensamble de la manija central a la
manija inferior con 2 perillas de manija y 2 pernos
en J cuadrados. Instale las perillas en el interior de
la unidad y apriételas.
1. ENSAMBLE DE LAS MANIJAS SUPERIOR, CENTRAL E INFERIOR
Perillas de la manija
Pernos
en J
cuadrados
