71
23
24
V
INSTRUCCIONES DE ENSAMBLAJE DE LA MESA PARA REBAJADORA

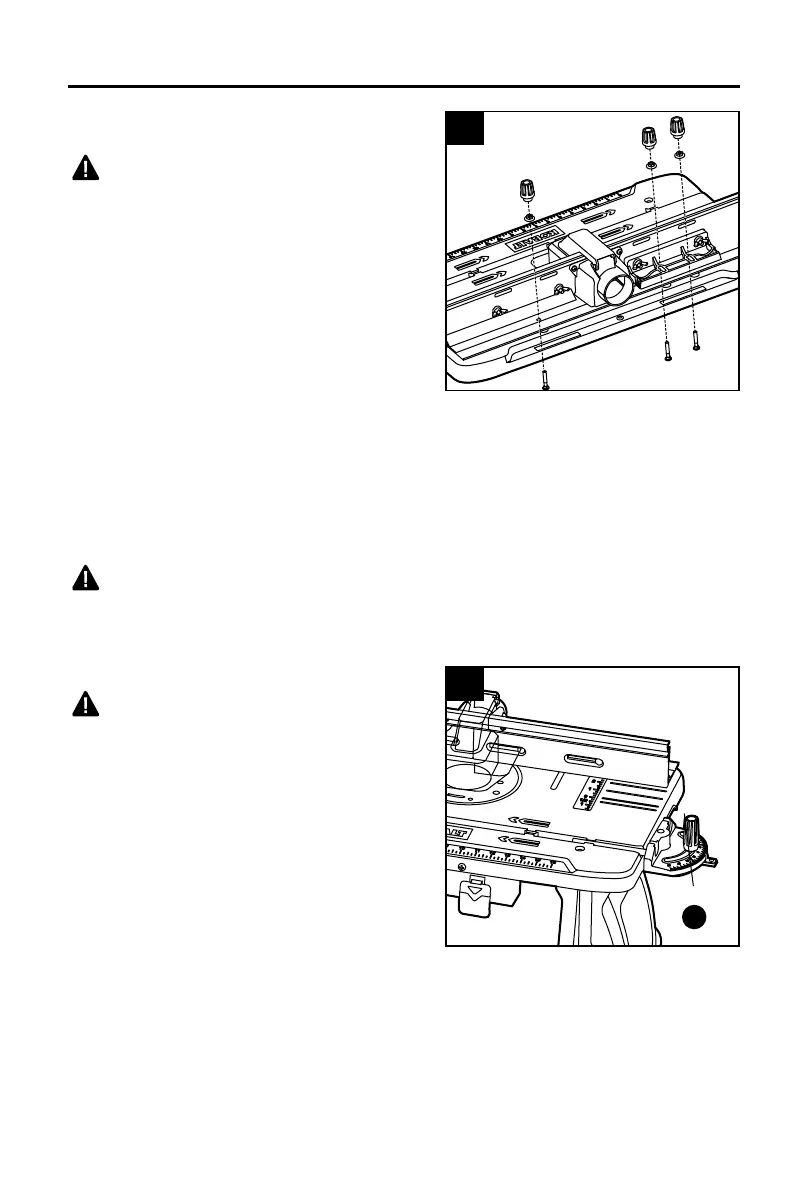

23. Fijación del ensamble de la guía a la mesa
ADVERTENCIA
• Siempre desconecte la mesa para rebajadora
antes de jar accesorios o realizar cualquier
ajuste.
a. La guía se envía completamente ensamblada;
desajuste los tres tornillos y las perillas de
sujeción antes de jarla a la mesa.
b. Coloque el ensamble de la guía sobre la
supercie de la mesa y alinee los tres oricios
sobre la parte inferior del ensamble de la
guía con las tres ranuras sobre la mesa para
rebajadora.
c. Por debajo, deslice tres pernos de cabeza redonda y cuello cuadrado a través de las
ranuras en la mesa para rebajadora y los oricios de la guía, respectivamente. Coloque
una arandela lisa en cada perno. Apriete ligeramente las perillas de sujeción.
d. Deslice la guía a lo largo de las ranuras en la mesa, luego asegúrela a la ubicación
deseada en la supercie de la mesa al apretar las perillas de sujeción.
e. Para preparar la mesa para transporte y almacenaje, aoje las perillas de sujeción,
empuje la guía hacia atrás y retire la guía de la mesa.
ADVERTENCIA
• Siempre sujete la guía a la mesa cuando use la mesa para rebajadora.
24. Fijación del indicador de inglete
ADVERTENCIA
• Siempre desconecte la mesa para rebajadora
antes de jar accesorios o realizar cualquier
ajuste.
a. Fije el indicador de inglete (V) a la mesa
colocando la barra del indicador de inglete en
la ranura de la mesa.
b. Para ajustar el indicador de inglete, aoje la
perilla del indicador de inglete, gire el indicador
de inglete al ángulo deseado y apriete la perilla
de nuevo.
