25
INSTRUCCIONES DE ENSAMBLAJE

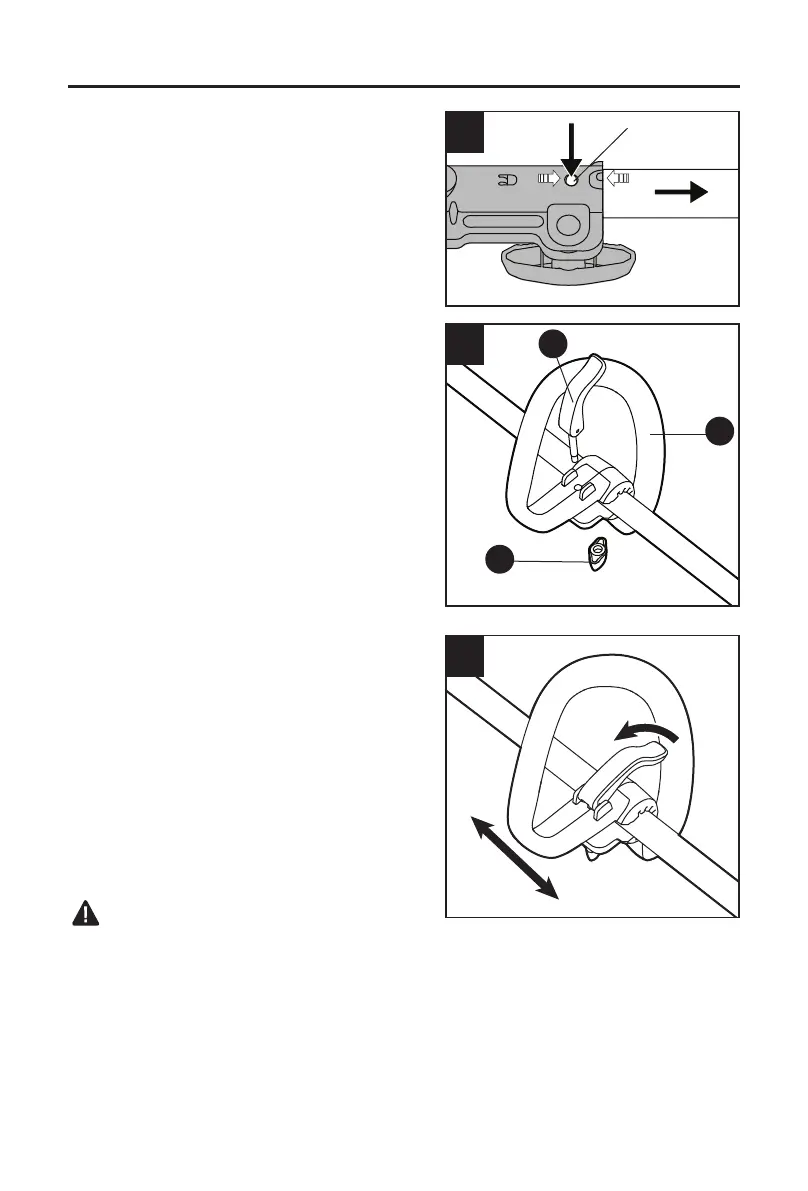

Extracción del accesorio
a. Retire el paquete de baterías.
b. Aoje la perilla mariposa (A).
c. Presione hacia abajo el pasador activado por
resorte y extraiga el eje del accesorio del
acoplador (Fig. 1c).
2. Montaje y ajuste de la manija delantera
a. Retire el paquete de baterías del cabezal de
potencia.
b. Retire la perilla con tornillo (l) y la palanca de
ajuste (J) de la manija delantera (I).
c. Monte la manija delantera en el eje, como se
muestra en la Fig. 2a.
d. Inserte la palanca de ajuste en la manija
delantera y, luego, apriete la perilla con tornillo.
Asegúrese de que la manija delantera mire
hacia arriba, de modo que apunte hacia la
manija trasera. (Fig. 2b).
e. Baje la palanca de ajuste para asegurar la
manija delantera sobre el eje, de modo que
no pueda moverse sobre el eje durante el
funcionamiento.
Cómo ajustar la posición de la manija delantera
La manija debe ajustarse de modo que el brazo
que sostiene la manija delantera esté recto cuando
se usa el cabezal de potencia.
Para ajustar la posición de la manija delantera (C),
levante la palanca de ajuste de modo que la manija
delantera pueda moverse a la posición deseada
a lo largo del eje. Baje la palanca de ajuste de
modo que la manija no pueda moverse sobre el eje
durante el funcionamiento.
ADVERTENCIA:
• Hay una etiqueta en el eje del cabezal de
potencia para limitar la distancia de ajuste de la manija delantera para cumplir con los
requisitos de la distancia de la manija delantera y trasera. Nunca ajuste la manija delantera
más allá de la posición de la etiqueta.
• Nunca opere la herramienta si la manija delantera no está bien colocada en su lugar.
2a
J
H
I
2b
1c
Pasador
