INSTRUCCIONES DE ENSAMBLAJE
ADVERTENCIA
• Lea y comprenda todo el Manual del operador de cada accesorio opcional utilizado con
este cabezal de potencia y siga todas las advertencias e instrucciones. No seguir todas
las instrucciones podría resultar en descargas eléctricas, incendio y/o lesiones personales
graves.
• Este cabezal de potencia de 24 V está diseñado para usarse solo con los modelos de
accesorios que se especican en este Manual del operador. El uso de otros accesorios no
autorizados podría causar lesiones personales graves o daños materiales.
• Algunos accesorios tienen requisitos especícos relacionados con la seguridad. Siempre
preste especial atención a estas instrucciones en el manual que viene con cada accesorio.
• Nunca instale, quite ni ajuste ningún accesorio si el cabezal de potencia está funcionando
o con la batería instalada. No detener el motor y retirar la batería puede causar lesiones
personales graves. NUNCA OPERE EL CABEZAL DE POTENCIA SIN UN ACCESORIO.
ADVERTENCIA
• Siempre retire el paquete de baterías del producto cuando no esté en uso o cuando esté
ensamblando las piezas, realizando ajustes o limpiándolo.
1. Instalación y extracción del accesorio del
cabezal de potencia
Instalación del accesorio
a. Retire el paquete de baterías.
b. Aoje la perilla de mariposa (A) (Fig. 1a).
c. El cabezal de potencia tiene dos ranuras en
el acoplador (B), SOLO la ranura 1 se usa
para conectar accesorios: KMS 1040-03, KEG
1040-03, KMB 1040-03, KMD 1040-03, KMPS
1040-03 y KMPH 1040 -03.
d. Alinee el pasador con resorte del accesorio con
la ranura del acoplador (B) y empuje el eje del
accesorio en el eje del cabezal de potencia
hasta que el pasador salga de la ranura y
escuche un sonido de “clic” al mismo tiempo
(Fig. 1b).
e. Jale el vástago en el accesorio para vericar
que esté rmemente asegurado en el
acoplador (B).
f. Ajuste rmemente la perilla mariposa (A).

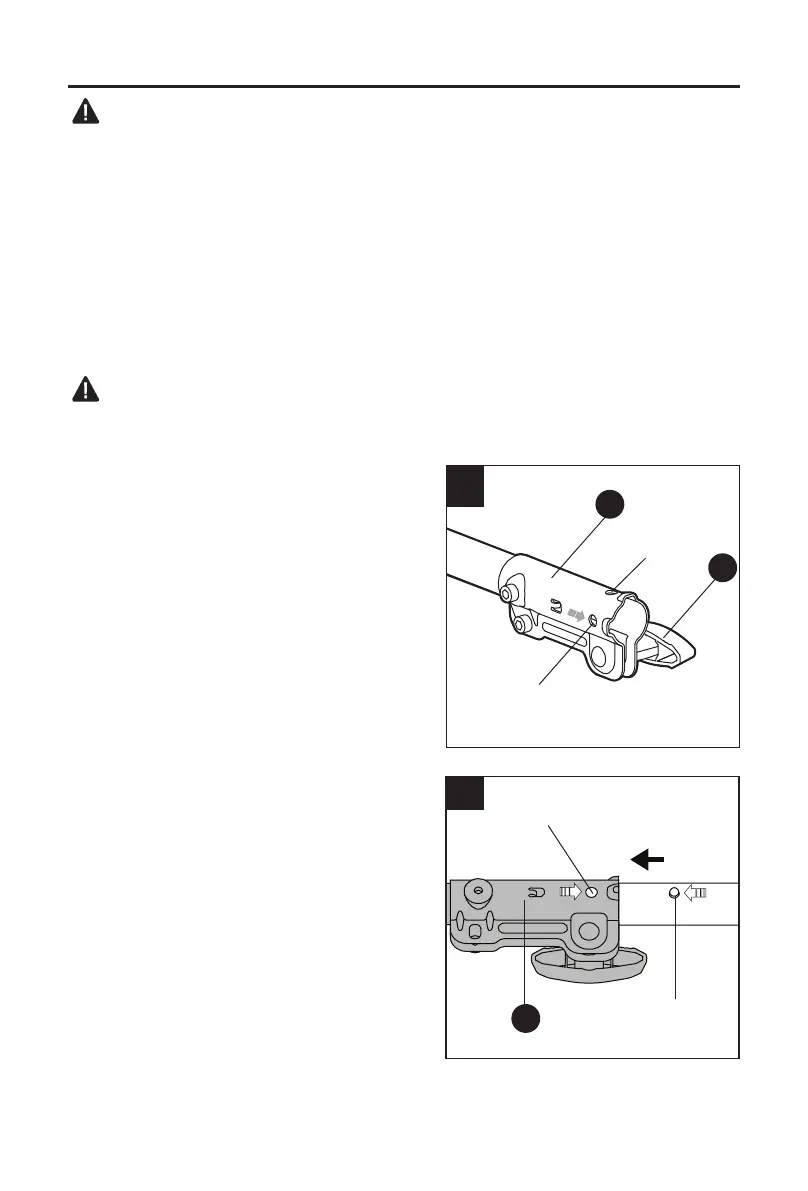

1a
B
A
Acanaladura 1
Acanaladura 2
B
1b
Acanaladura
Pasador
