CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QTÉ
C Tuyau d’évacuation - Ce tuyau transporte l’air comprimé de la pompe vers le clapet
de non-retour. Ce tuyau devient très chaud pendant l’utilisation du compresseur.
Pour éviter les risques de brûlures graves, n’y touchez jamais.
1
D Clapet de non-retour - Clapet à sens unique qui permet l’entrée de l’air dans le
réservoir mais qui l’empêche de ressortir vers la pompe du compresseur.
1
E Garde-courroie - Recouvre la courroie, ainsi que la poulie et le volant du moteur. 1
F Robinet de vidange - Se trouve sous le réservoir. Ce robinet permet d’évacuer
l’humidité du réservoir chaque jour afin de réduire les risques de corrosion.
1
G Manomètre du réservoir - Indique la pression d’air à l’intérieur du réservoir. 1
H Manomètre du tuyau - Indique la pression utilisée pour faire fonctionner les
appareils. Cette pression est augmentée ou réduite par le régulateur.
1
I Régulateur - Le régulateur contrôle la pression de l’air à la sortie du tuyau. 1
J Filtre à air - Empêche les débris et particules d’entrer dans le compresseur. 1
K Valve d’insufflation d’air - Évent pour le carter. 1

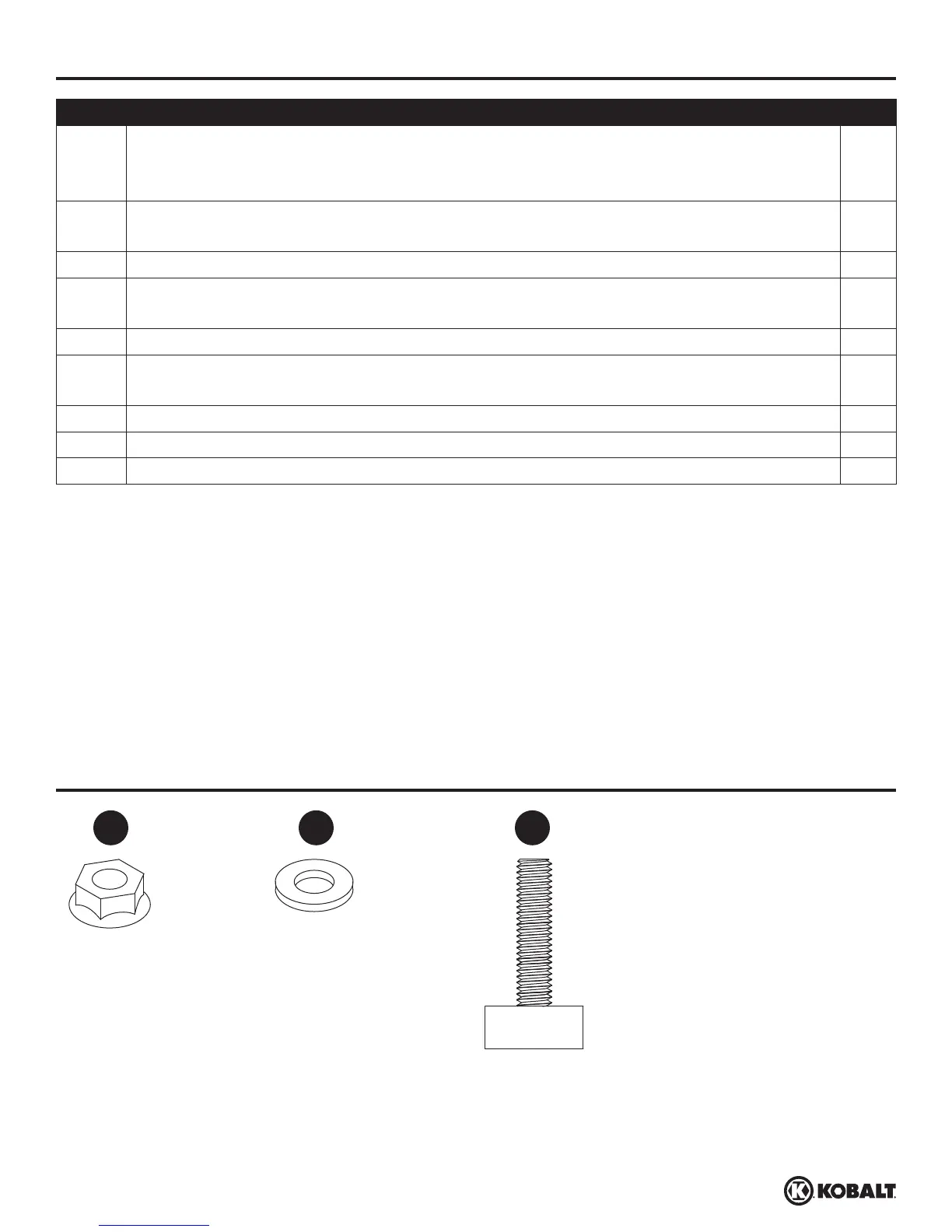

QUINCAILLERIE INCLUSE (grandeur réelle)
AA BB CC
Écrou autofreiné
de 5/16 po x 18
Qté : 2
Rondelle
de 5/16 po
Qté : 2
Pied en caoutchouc
Qté : 2
