3. Prepare el sitio
AVISO: No instale la válvula bajo una estructura circundante de bañera de hidromasaje o en lugares
donde la temperatura pueda exceder 104°F (40°C).
NOTA: Se ilustra una instalación horizontal dentro de una cavidad formada por postes de madera. La
válvula también se puede montar verticalmente o en una superficie horizontal. Consulte la sección
″Configuraciones de montaje″.
K-528-K1: Este producto está diseñado para caber en una cavidad de postes de madera de 2x4 de
14-1/2″ (368 mm) como mínimo.
K-557-K1: Este producto no cabe dentro de una cavidad estándar entre postes de madera.
Construya una cavidad de postes de madera de 2x4 de ancho mínimo de 18″ (457 mm).
Instale refuerzos adecuados para montar la válvula. Haga las muescas necesarias en los refuerzos
para adaptarse a las entradas y a las salidas.
Instale un tomacorriente de 120 V dentro de la estructura de postes, cerca de la válvula. Ubique la
salida sobre la válvula. Ciertas aplicaciones pueden requerir un tomacorriente con un interruptor de
circuito con pérdida a tierra (GFCI).

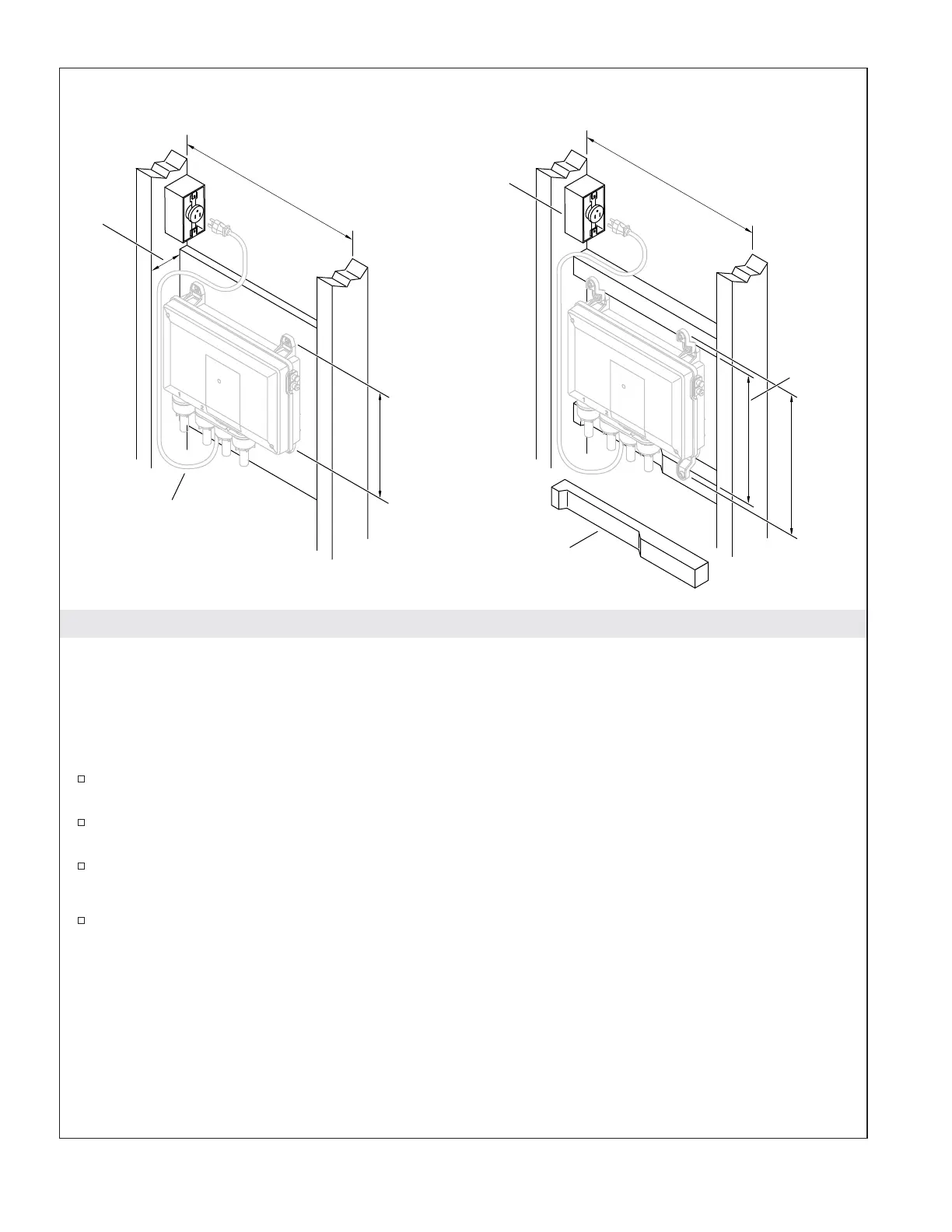

Montura de refuerzo transversalMontura de tabla
Haga una muesca
en el refuerzo inferior.
2-3/4"
(70 mm)
Mín
9-1/2"
(241 mm)
12-1/2"
(318 mm)
11-5/8"
(295 mm)
Coloque la salida
más alta que
la válvula.
Lazo de
goteo
K-528-K1:
14-1/2" (368 mm) Mín
K-557-K1:
18" (457 mm) Mín
K-528-K1: 14-1/2"
(368 mm) Mín
K-557-K1:
18" (457 mm) Mín
1240338-2-B Español-6 Kohler Co.
