Kohler K-2362 Series - Prepare el Sitio

1. Prepare el sitio
NOTA: Las llaves de paso, en la posición abierta, no deben
sobresalir más de 4-1/2″ (11,4 cm) de la pared acabada.
Instale los tubos de suministro de agua de 3/8″ y los tubos de
desagüe de 1-1/4″, conforme al diagrama de instalación.
Instale soporte de madera detrás de la pared acabada para
asegurar una buena sujeción de los anclajes. El grosor total del
soporte de madera y del material de la pared acabada debe ser de
1-1/2″ (3,8 cm) como mínimo.
Termine la pared acabada.

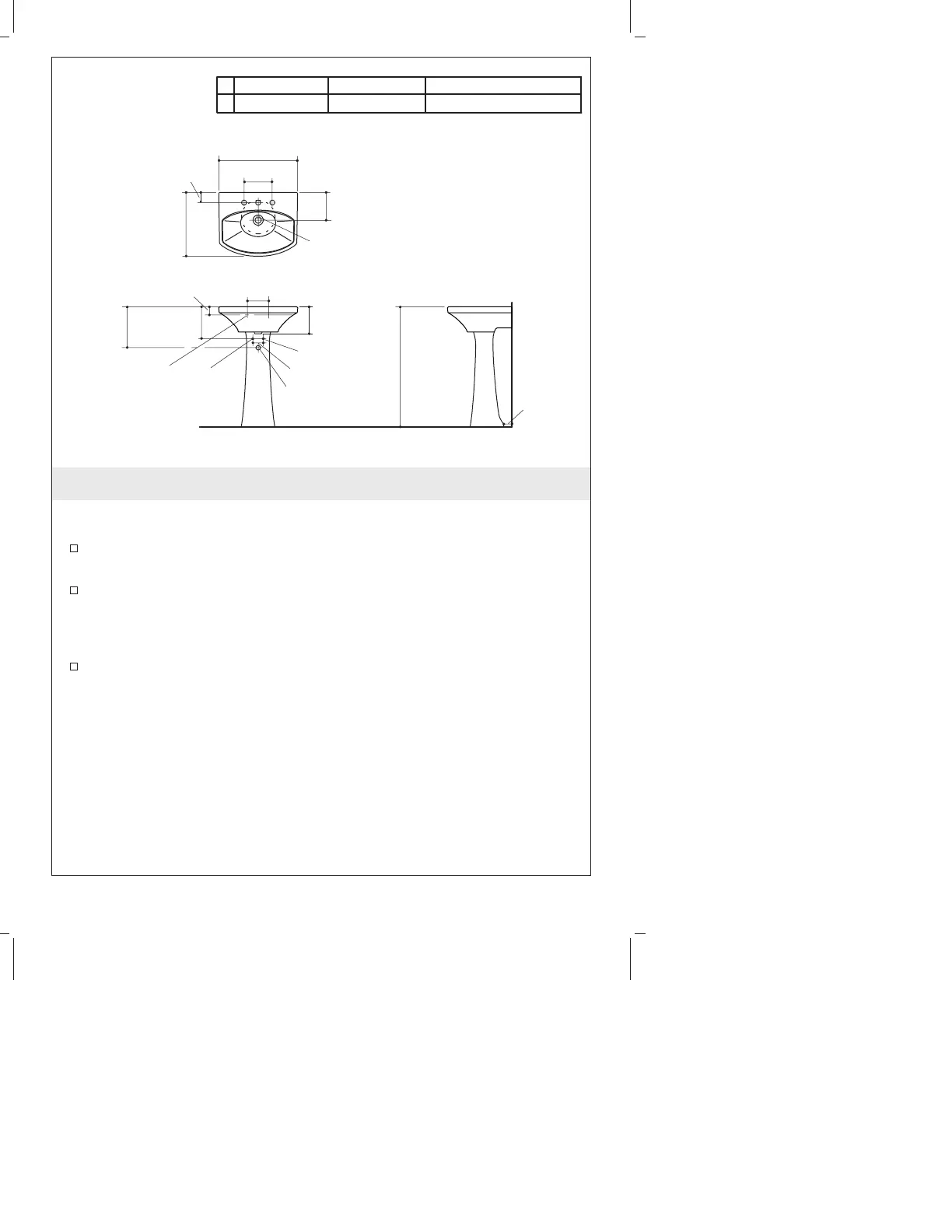

K-2362-4 K-2362-8 K-2362-1
A 4" (10,2 cm) 8" (20,3 cm) De un orificio
A
2-5/8"
(6,7 cm)
18-7/8"
(47,9 cm)
8-1/8"
(20,6 cm)
Orificio de fijación de 1/2"
(1,3 cm) D. en el pedestal
2-1/4"
(5,7 cm)
6" (15,2 cm)
11-1/2"
(29,2 cm)
9"
(22,9 cm)
7-11/16"
(19,5 cm)
Orificios de
anclaje de 1/2"
(1,3 cm) D. en
el lavabo
4" (10,2 cm)
1-1/4" (3,2 cm)
D.E.
Pared
acabada
2-5/16"
(5,9 cm)
34-1/2"
(87,6 cm)
22-3/4" (57,8 cm)
3/8" Fría
3/8"
Caliente
Piso acabado
Kohler Co. Español-3 1020683-2-E
