1. Préparer le site
REMARQUE : La position d’ouverture des poignées d’arrêt
d’alimentation ne doit pas s’étendre de plus de 4-1/2″ (11,4 cm) du
mur fini.
Installer des lignes d’alimentation d’eau de 3/8″ et une tuyauterie
de drain de 1-1/4″ tel qu’indiqué dans le plan de raccordement.
Installer une plaque d’appui en bois derrière le mur fini pour
fournir un matériau fiable pour les dispositifs d’ancrage.
L’épaisseur combinée entre la plaque d’appui en bois et le
matériau du mur fini doit être d’au moins 1-1/2″ (3,8 cm).
Compléter le mur fini.

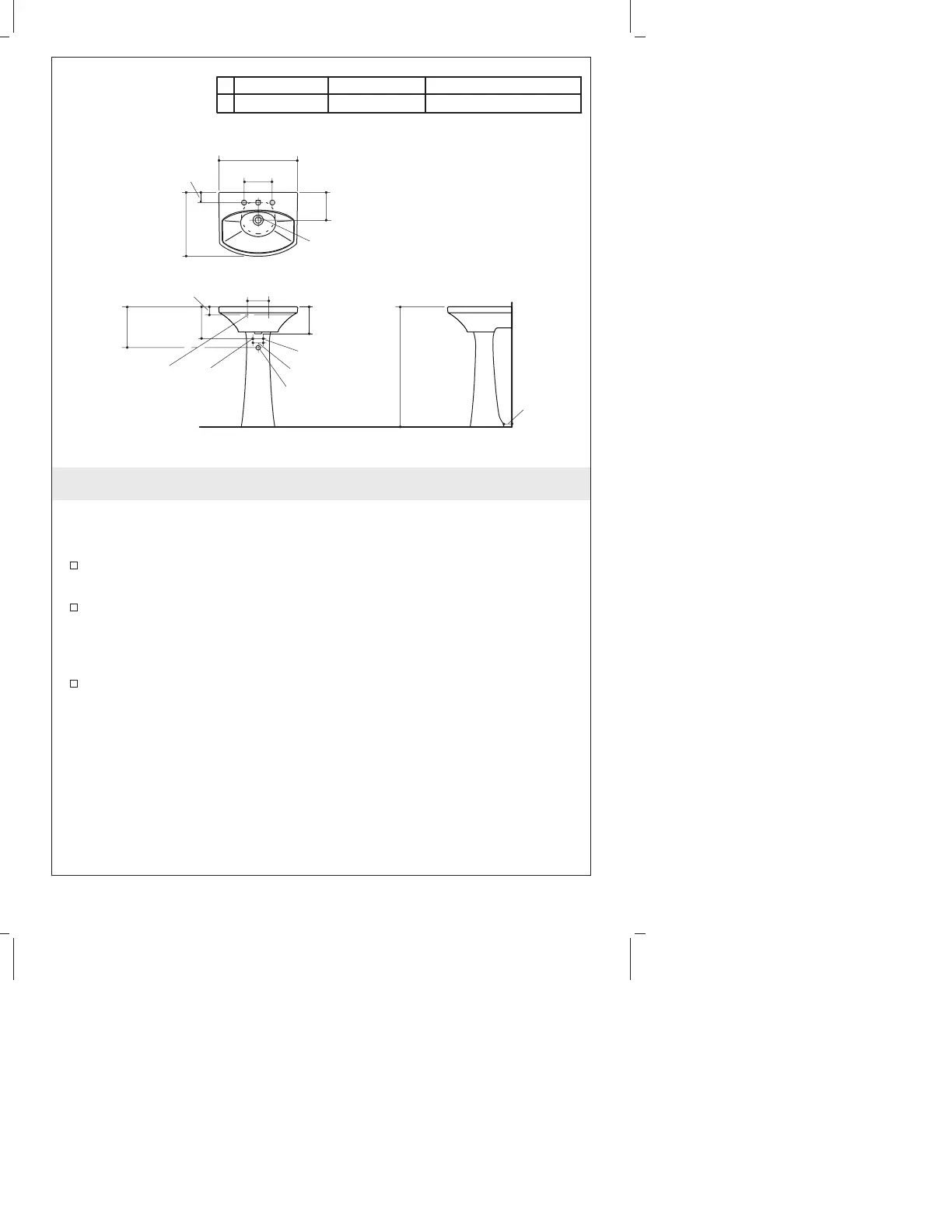

K-2362-4 K-2362-8 K-2362-1
A 4" (10,2 cm) 8" (20,3 cm) Orifice unique
A
2-5/8"
(6,7 cm)
18-7/8"
(47,9 cm)
8-1/8"
(20,6 cm)
Orifice de montage dans la
colonne Ø 1/2" (1,3 cm)
2-1/4"
(5,7 cm)
6" (15,2 cm)
11-1/2"
(29,2 cm)
9"
(22,9 cm)
7-11/16"
(19,5 cm)
Orifices
d'ancrage dans
le lavabo Ø 1/2"
(1,3 cm)
4" (10,2 cm)
Ø Ext. 1-1/4"
(3,2 cm)
Mur fini
2-5/16"
(5,9 cm)
34-1/2"
(87,6 cm)
22-3/4" (57,8 cm)
3/8" Froid
3/8"
Chaud
Sol fini
1020683-2-E Français-3 Kohler Co.
