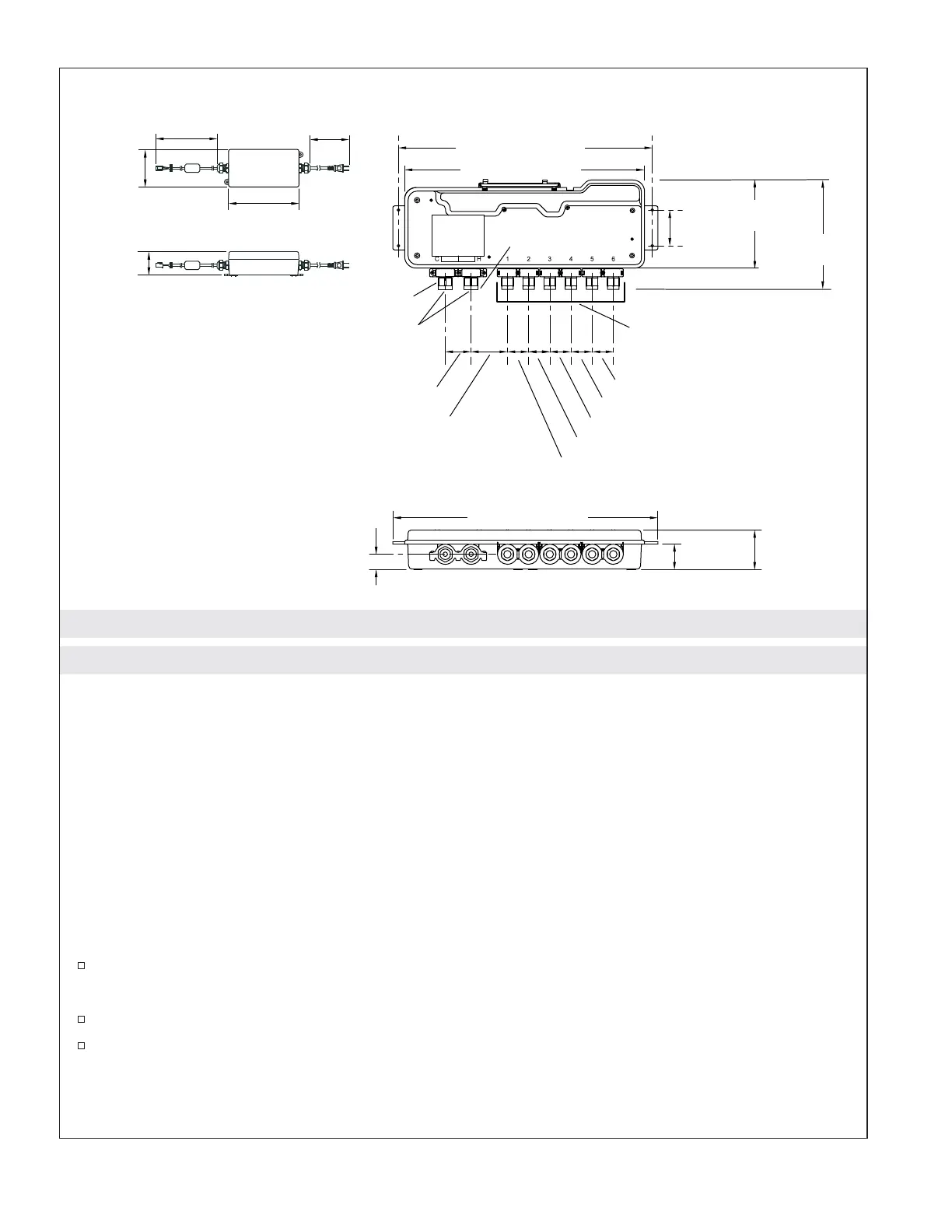

Diagrama de instalación
Antes de comenzar
AVISO: No instale la válvula ni la fuente de alimentación eléctrica bajo la estructura circundante de una
bañera de hidromasaje donde la temperatura pudiera exceder 104°F (40°C). La fuente de alimentación
eléctrica y la válvula tienen capacidad nominal para funcionar a temperaturas de hasta 104°F (60°°C).
AVISO: No aplique calor excesivo cerca de la válvula ni aplique fundente ni ácidos directamente en la
válvula. Esta válvula tiene componentes de plástico y de goma que se funden si se les aplica calor
directamente.
AVISO: No aplique lubricantes derivados del petróleo a los componentes de la válvula. Esto causa daños
a los componentes de la válvula.
AVISO: No utilice compuestos derivados del petróleo que no solidifiquen, tales como masilla de
plomería, en las conexiones roscadas de entrada o de salida. Use cinta selladora o sellador líquido.
AVISO: No permita que ninguna salida tenga un flujo de más de 10 gal/min (37,9 l/min).
Antes de comenzar la instalación, lea estas instrucciones y determine la ubicación de todos los
componentes requeridos.
Cuando sea posible, instale la válvula antes de instalar los demás componentes.
De ser posible, haga circular agua por todas las tuberías antes de instalar la válvula. Si se hace
circular agua por las tuberías después de haber instalado la válvula, limpie las rejillas de entrada
antes de utilizar el sistema.
Salidas de 1/2"NPT (6)
Entradas de 3/4" NPT
Fría
Caliente
20-1/8" (511 mm)
21-5/16" (541 mm)
5-15/16"
(151 mm)
13' - 1/8"
(3968 mm)
30-7/8"
(784 mm)
22-1/4" (565 mm)
1-3/4" (44 mm)
1-3/4" (44 mm)
1-3/4" (44 mm)
1-3/4" (44 mm)
1-3/4" (44 mm)
3-1/16" (78 mm)
2-3/16" (56 mm)
1-5/16" (33 mm)
3-3/16"
(81 mm)
2"
(51 mm)
3"
(76 mm)
7-3/8"
(187 mm)
9-3/16"
(233 mm)
2-1/8"
(54 mm)
3-5/16"
(84 mm)
