7. Préparer le site
AVIS: Ne pas installer l’alimentation électrique sous un encadrement de baignoire à hydromassage ni
dans des endroits où la température pourrait dépasser 104°F (40°C). L’alimentation électrique est destinée
à fonctionner à des températures de 104°F (40°C) maximum.

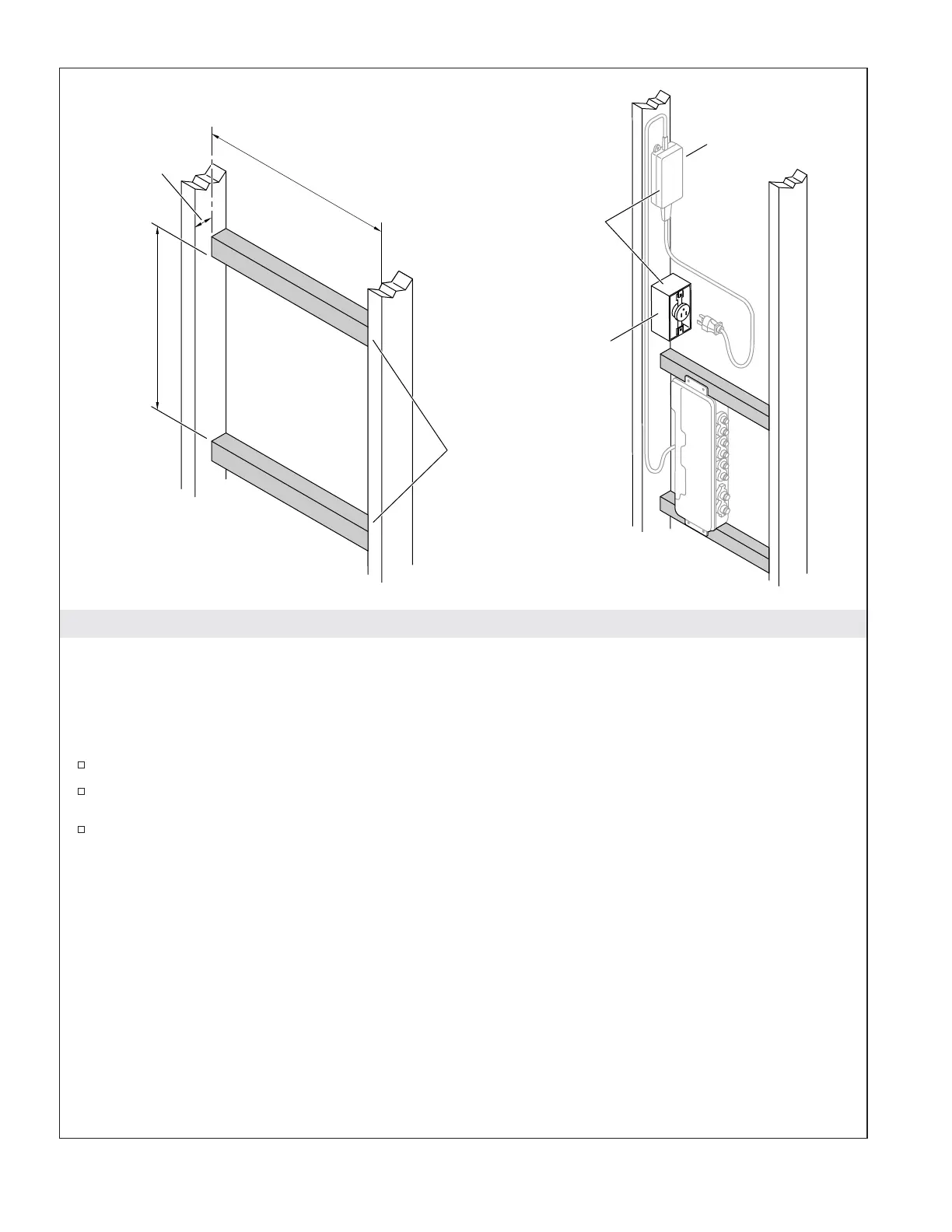

REMARQUE: Une installation verticale dans une cavité de montant est illustrée. La vanne peut également
être montée sur une surface horizontale. Se référer à la section ″Configurations de montage″.
Ce produit est conçu pour s’adapter à une cavité de montant 2x4 de 21″ (533 mm).
Installer l’ossature adéquate pour la fixation de la vanne.
Installer une prise électrique de 120 V, dans l’ossature, à proximité immédiate de la vanne.
Positionner la prise au-dessus de la vanne, en laissant assez d’espace pour monter l’alimentation
électrique à proximité de la prise. Une prise pour disjoncteur de fuite de terre (GFCI) pourrait être
requise dans certaines applications.
20-3/16"
(513 mm)
21"
(533 mm) Min
Prise
Alimentation
électrique
Installer
le renfort.
1-1/4"
(32 mm)
Positionner plus haut
que la vanne.
1043183-2-E Français-11 Kohler Co.
