8. Installer la vanne
AVIS: Ne pas appliquer de chaleur excessive à proximité de la vanne et ne pas appliquer de flux ou
d’acides directement sur la vanne. Cette vanne contient des éléments en plastique et en caoutchouc qui
fondent en cas d’application directe de chaleur.
AVIS: Ne pas utiliser de composés à base d’huile ou à haute dispersion, comme du mastic de plombier,
sur les raccordements filetés. Utiliser du ruban d’étanchéité ou un agent d’étanchéité liquide sur les
raccords d’entrée et de sortie filetés.
IMPORTANT! Si l’alimentation en eau en question contient une quantité importante de particules, poser
des filtres à tamis de type Y dans les conduites d’alimentation.
Acheminer les conduites d’alimentation en eau. Utiliser des raccords pour installer des segments de
tuyaux amovibles sur les orifices d’entrée des vannes afin de permettre un accès périodique pour le
nettoyage des grilles d’entrée.
Installer des robinets d’arrêt et des antibéliers dans les conduites d’alimentation avant la vanne.
Tenir la vanne au niveau de l’emplacement d’installation. Vérifier qu’elle est bien adaptée et
marquer les emplacements des trous.
Pré-percer les trous.
Sécuriser la vanne avec les rondelles et les vis. Ne pas trop serrer.
IMPORTANT! S’assurer que les raccords de la douche sont connectés à la ou aux sorties numérotées
correspondantes sur la vanne de la configuration en question. Se référer à la section ″Configurations de la
douche″.
Acheminer les tuyaux entre les orifices de sortie de la vanne et le raccord approprié de la douche.
S’il s’agit d’une configuration personnalisée, boucher toutes les sorties non utilisées.

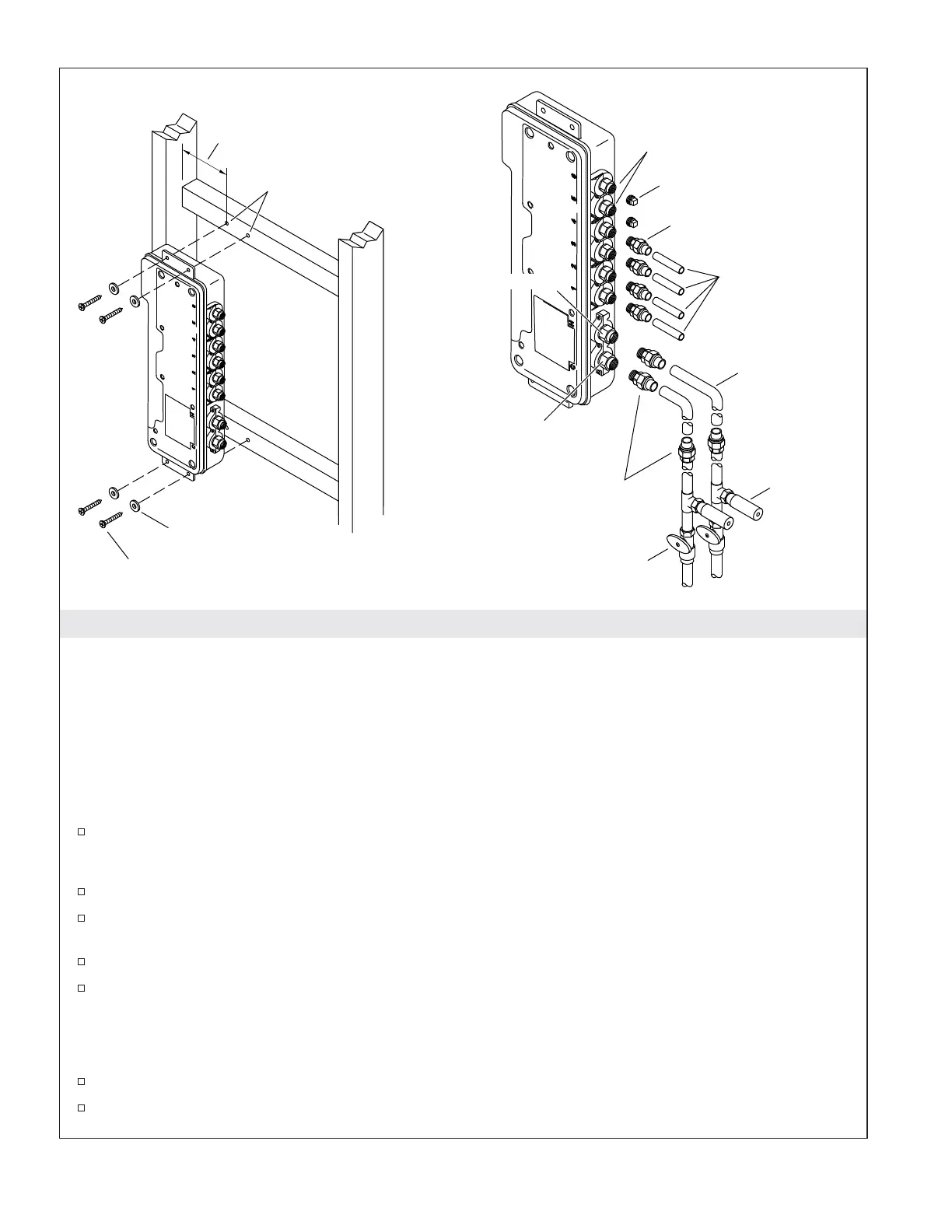

Marquer
les orifices.
Rondelle
Vis
Valve de fermeture
Entrée froide
3/4" NPT
Union de 3/4"
Anti coup
de bélier
Tube de 3/4"
Tube de 1/2"
Union de 1/2"
Brancher les prises
non utilisées.
Sor ties 1/2" NPT
Entrée
chaude 3/4" NPT
6"
(152 mm)
Kohler Co. Français-12 1043183-2-E
