1. Planee la distribución del sistema
NOTA: El sistema original DTV se ilustra arriba. Los cables de interface no se conectan directamente a la
válvula en los sistemas DTV II y DTV+.
Antes de comenzar la instalación, determine la ubicación de todos los componentes requeridos.
DTV (ilustrado arriba): La interface primaria, con el cable de 8 pines, se encuentra dentro del
recinto de la ducha. Una interface auxiliar opcional, con el cable de 4 pines, se puede instalar afuera
del recinto de la ducha.
DTV II: Consulte la distribución del sistema y los componentes necesarios en la guía de instalación
del módulo de medios K-638.
DTV+: Consulte la distribución del sistema y los componentes necesarios en la guía de instalación
de cables de datos K-97172.
Al tender la tubería, los números marcados en la salida de cada válvula deben corresponder con el
conector de ducha adecuado para que las experiencias de duchas personalizadas o preprogramadas
funcionen correctamente.
Las experiencias de duchas personalizadas se deben programar en la interface antes de usarlas.
Consulte cuál debe ser la interface o el controlador para su sistema en la ″Guía del propietario″ oen
la ″Guía del usuario″.
Lazo
de goteo
Lazos de goteo
Lazo de goteo
Lazo de goteo

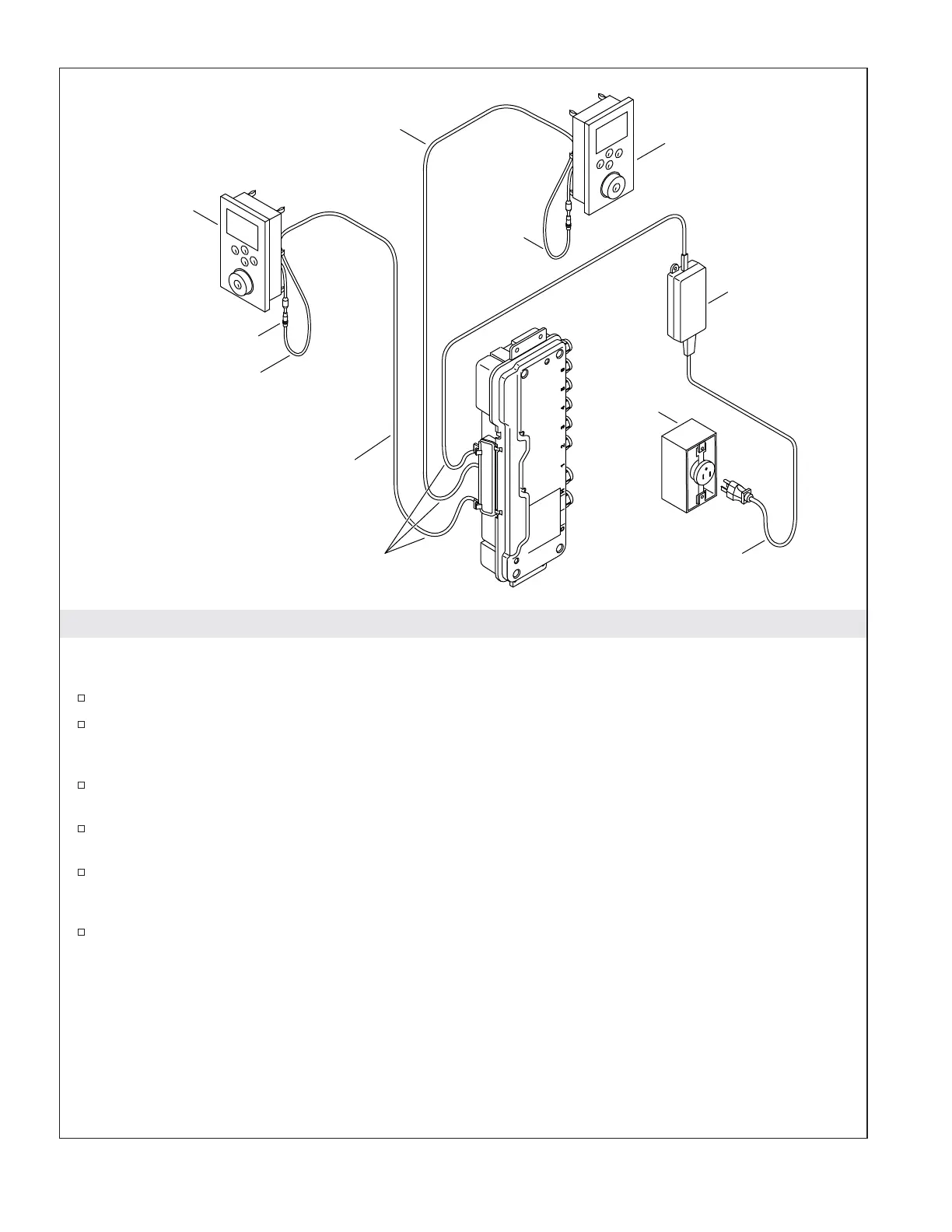

Salida
Fuente de
alimentación
eléctrica
Cable de interface de 30' (9,14 m)
8 pines
Conector
Interface primaria
(dentro de la ducha)
Cable de interface de 30' (9,14 m)
4 pines
Interface auxiliar
(fuera de la ducha)
NOTA: Se ilustra el
sistema DTV original
Kohler Co. Español-5 1043183-2-E
