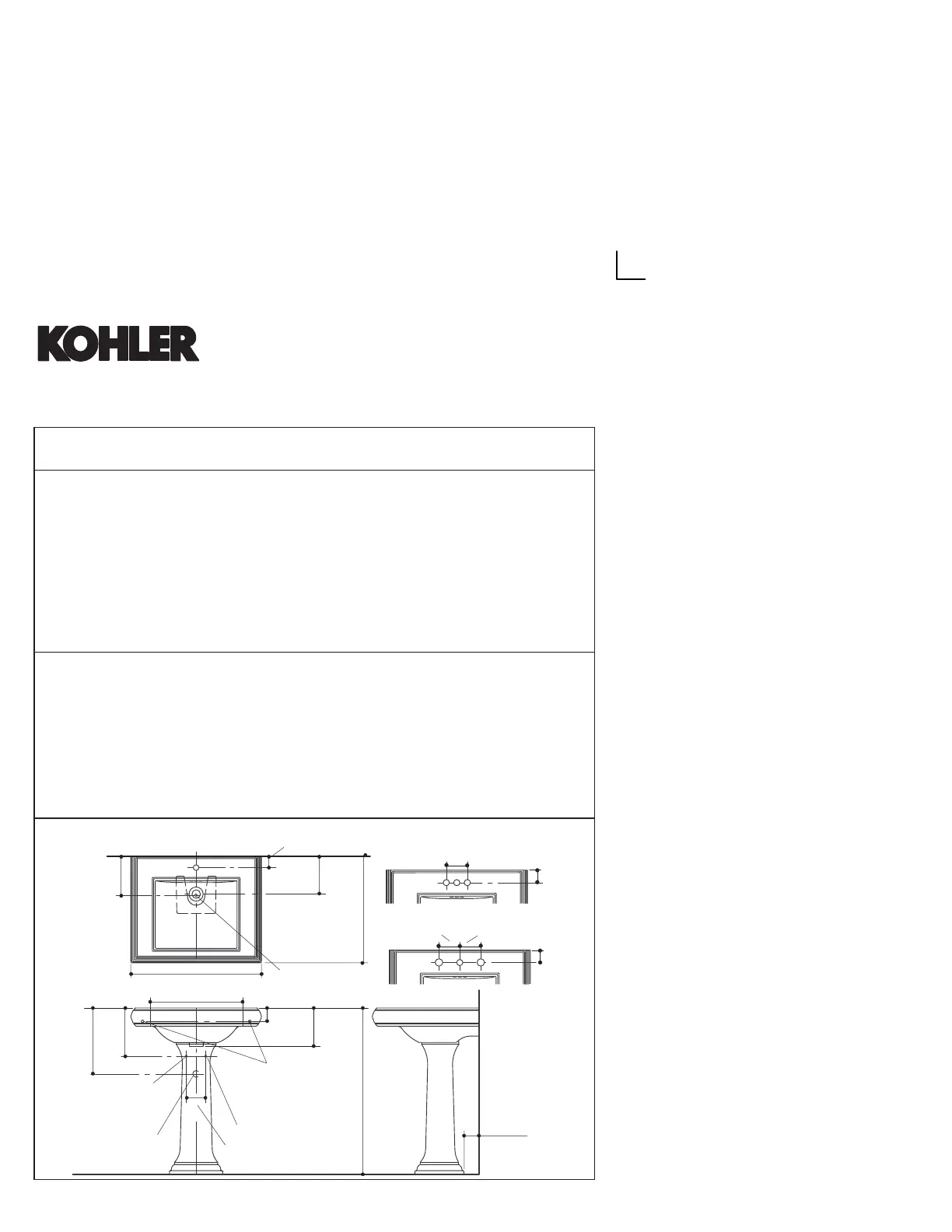

9
Kohler Co., Kohler, WI U.S.A.
1007275-2-
A
MEMOIRS
LAVABO SUR COLONNE
K-2258, K-2259
NOTICE
D’INSTALLATION
AVANT DE COMMENCER
NOTES
Respecter tous les codes de
plomberie et de bâtiment locaux.
Avant l’installation, déballer le
nouveau lavabo et l’examiner pour
déceler tout dommage. Remettre le
lavabo dans l’emballage de
protection en attendant de
commencer l’installation.
Ces instructions visent l’installation
du lavabo contre un mur en
ossature de bois. Pour les autres
types d’installation, fournir les
dispositifs d’entretoisement et
d’attache ayant les dimensions et la
résistance appropriées.
Les murs et le plancher doivent être
d’aplomb, à l’équerre et de niveau.
DIAGRAMME DE
RACCORDEMENT
(S) 10 po (25,4 cm) (basée sur un tube de
12 po (30,5 cm) de longueur qu’on aura à
couper).
(T) Tringle de la bonde de vidage,
d’ordinaire 14-1/2 po (36,8 cm) ; bonde à
tamis, d’ordinaire 13-5/8 po (34,6 cm).
Les dimensions du lavabo sont nominales
et conformes aux tolérances données par
la norme ASME A112.19.9M.
8-1/4 po (21cm)
TROU DE
FIXATION
2-3/8 po
(6cm)
8 po
(20,3cm)
4 po (10,2cm)
22 po (55,9cm)
MUR FINI
27 po (68,6cm)
(S)
(T)
22-1/8 po (56,2cm)
35 po
(88,9cm)
3/8 po CHAUD
3/8 po FROID
TROU DE FIXATION DE
1/2 PO (1,3cm) DIA. DANS
LA COLONNE
TROUS D’ANCRAGE
DE 1/2 PO (1,3cm)
DIA. DU LAVABO
SORTIE 1-1/4 po
3-1/4 po (8,3cm)
8-7/8 po
(22,5cm)
2-3/4 po
(7cm)
K-2258-1
4 po (10.2cm)
2-3/8 po
(6cm)
K-2258-4
4 po (10,2cm)
2-3/8 po
(6cm)
K-2258-8
4 po (10,2cm)
